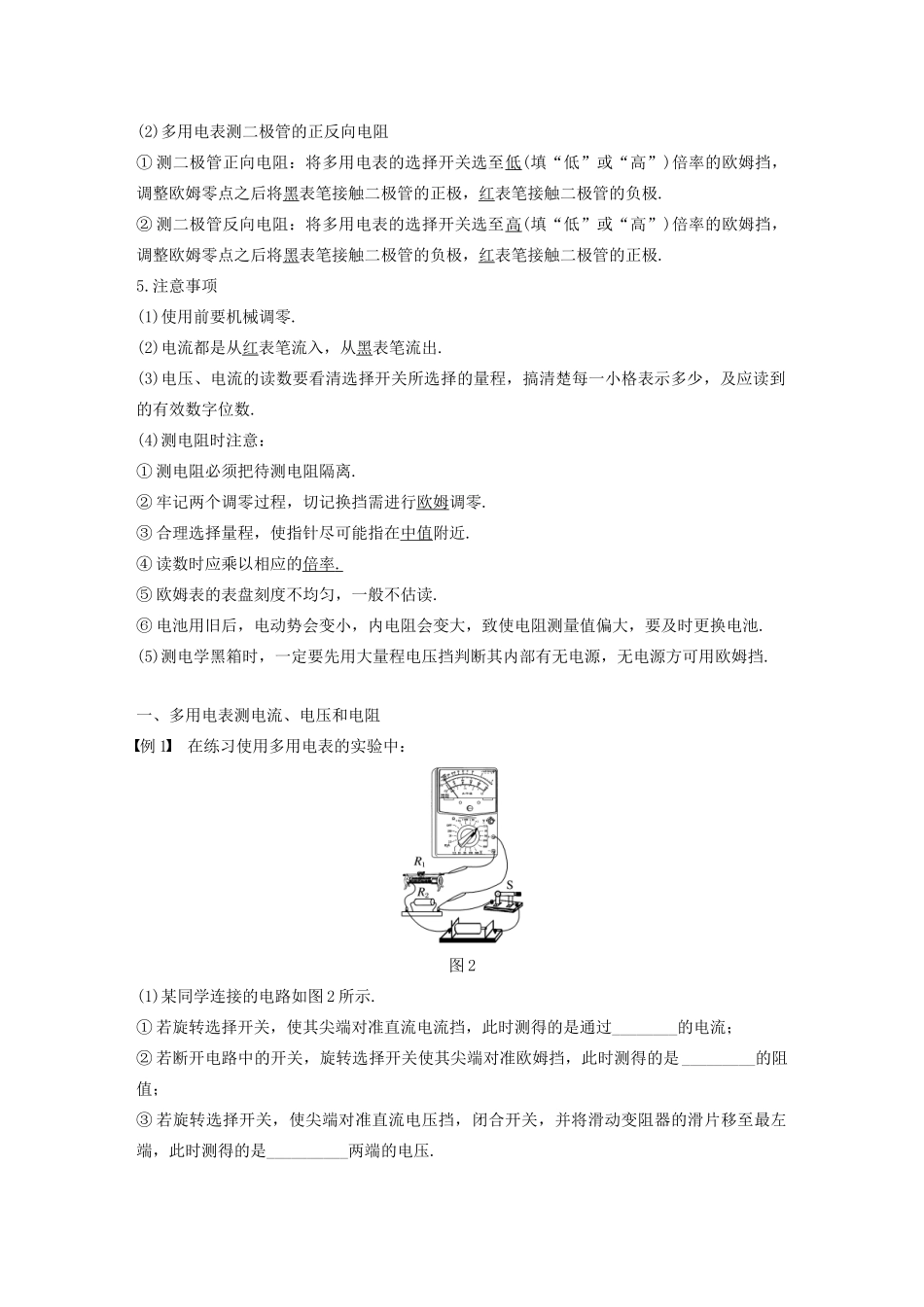

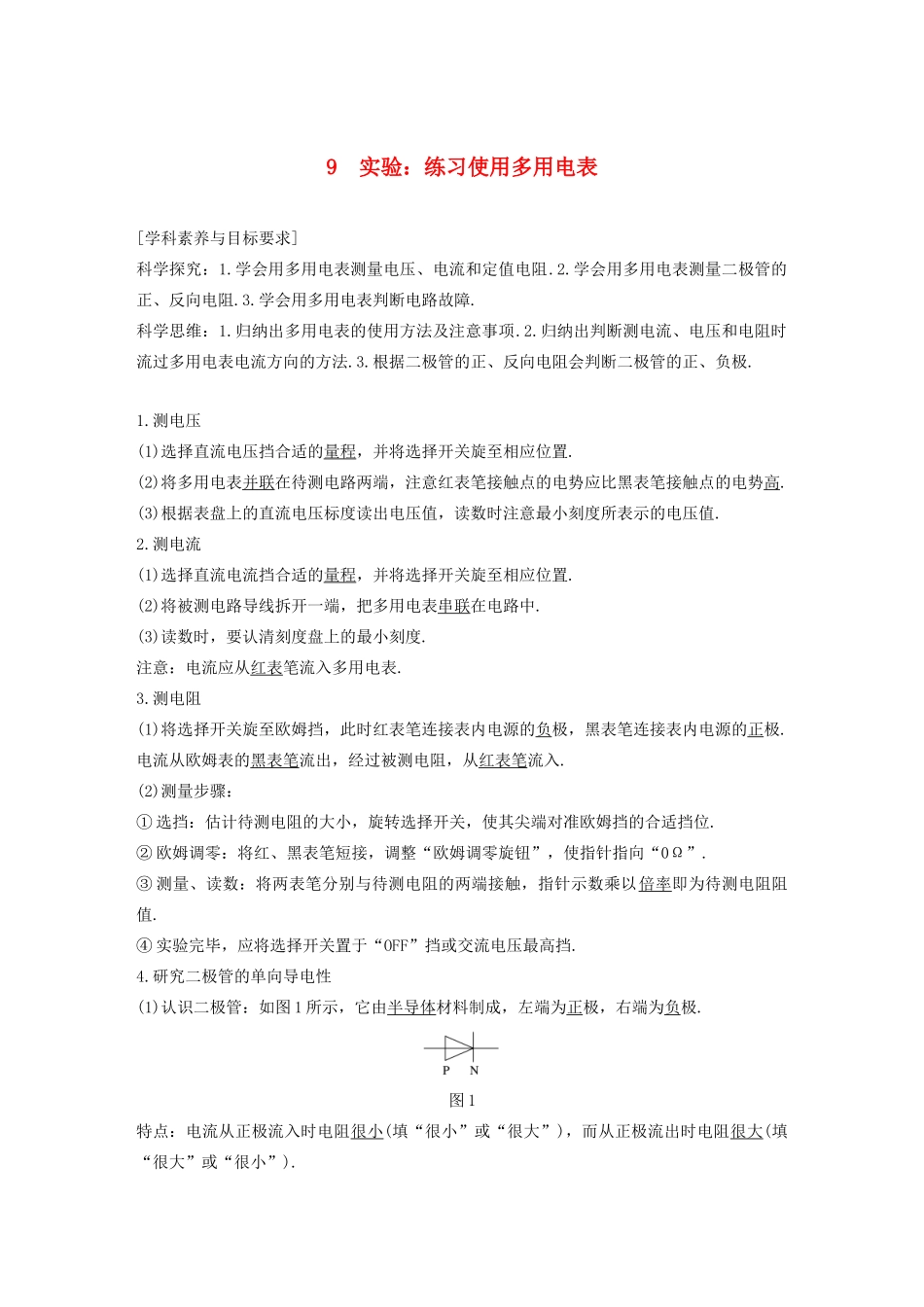

9 实验：练习使用多用电表[学科素养与目标要求] 科学探究：1.学会用多用电表测量电压、电流和定值电阻.2.学会用多用电表测量二极管的正、反向电阻.3.学会用多用电表判断电路故障.科学思维：1.归纳出多用电表的使用方法及注意事项.2.归纳出判断测电流、电压和电阻时流过多用电表电流方向的方法.3.根据二极管的正、反向电阻会判断二极管的正、负极.1.测电压(1)选择直流电压挡合适的量程，并将选择开关旋至相应位置.(2)将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高.(3)根据表盘上的直流电压标度读出电压值，读数时注意最小刻度所表示的电压值.2.测电流(1)选择直流电流挡合适的量程，并将选择开关旋至相应位置.(2)将被测电路导线拆开一端，把多用电表串联在电路中.(3)读数时，要认清刻度盘上的最小刻度.注意：电流应从红表笔流入多用电表.3.测电阻(1)将选择开关旋至欧姆挡，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极.电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入.(2)测量步骤：① 选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位.② 欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”.③ 测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以倍率即为待测电阻阻值.④ 实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡.4.研究二极管的单向导电性(1)认识二极管：如图 1 所示，它由半导体材料制成，左端为正极，右端为负极.图 1特点：电流从正极流入时电阻很小(填“很小”或“很大”)，而从正极流出时电阻很大(填“很大”或“很小”).(2)多用电表测二极管的正反向电阻① 测二极管正向电阻：将多用电表的选择开关选至低(填“低”或“高”)倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极.② 测二极管反向电阻：将多用电表的选择开关选至高(填“低”或“高”)倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极.5.注意事项(1)使用前要机械调零.(2)电流都是从红表笔流入，从黑表笔流出.(3)电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数.(4)测电阻时注意：① 测电阻必须把待测电阻隔离.② 牢记两个调零过程，切记换挡需进行欧姆调零.③ 合理选择量程，使指针尽可能指在中值附近.④ 读数时应乘以相应的...
