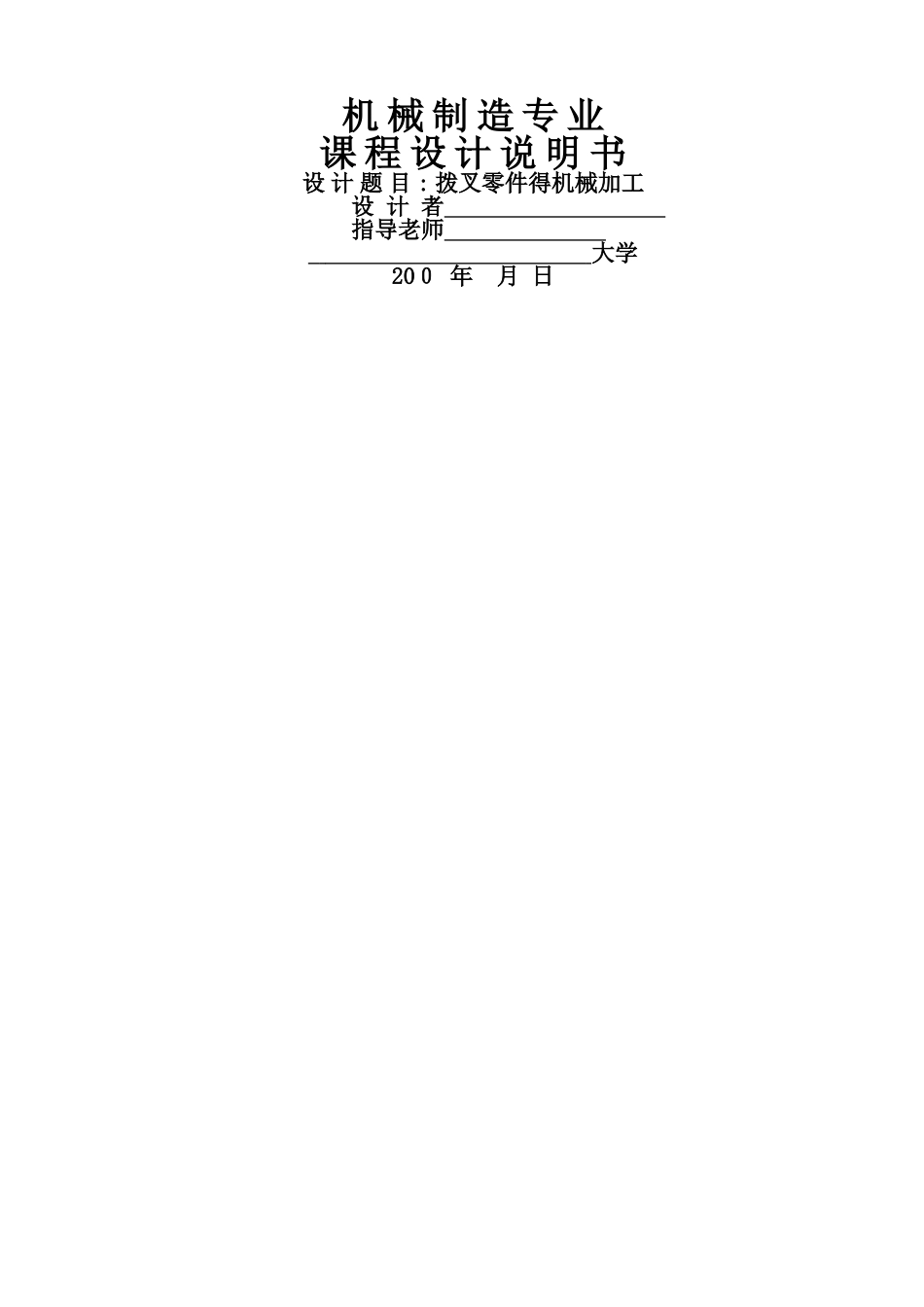

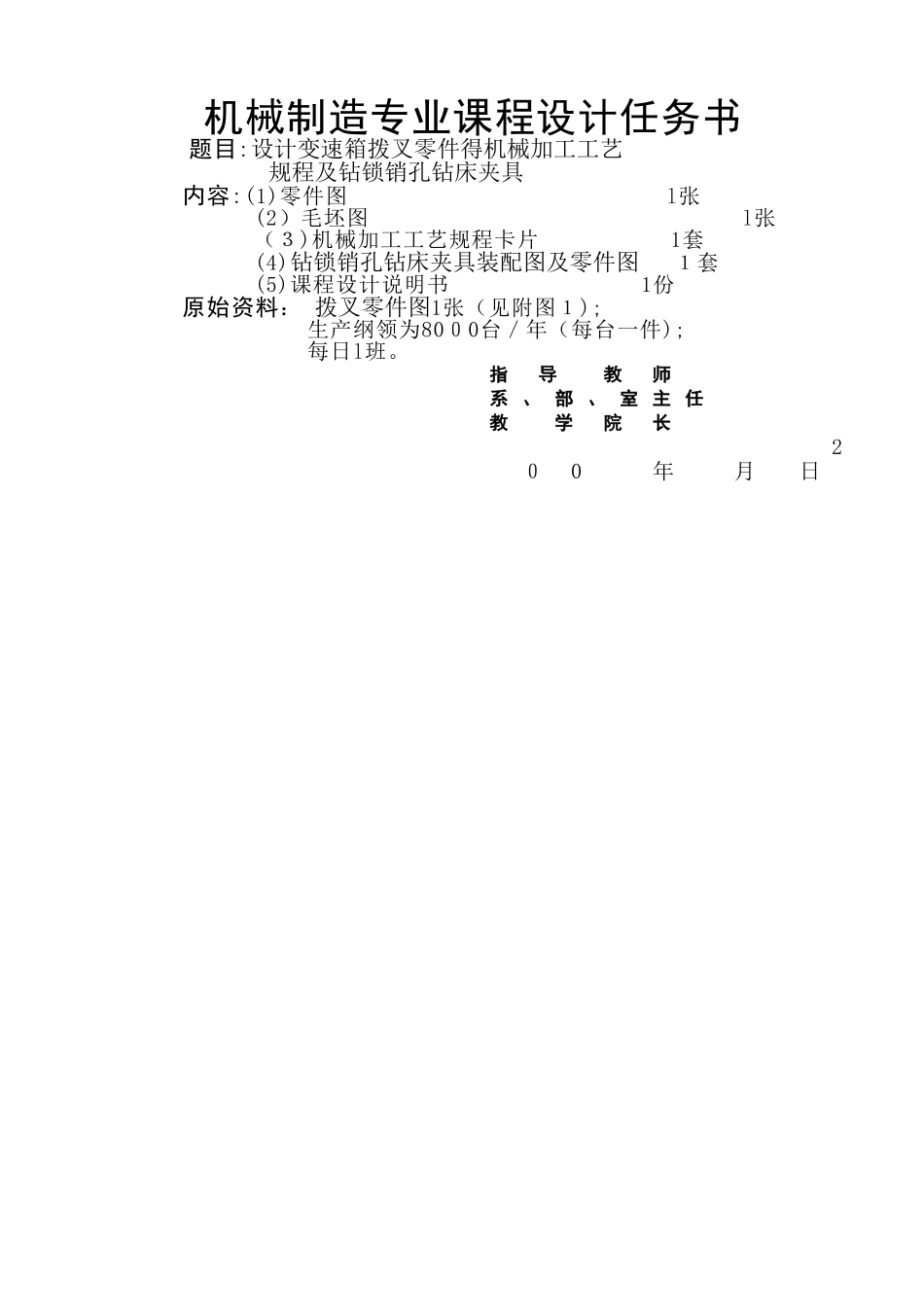

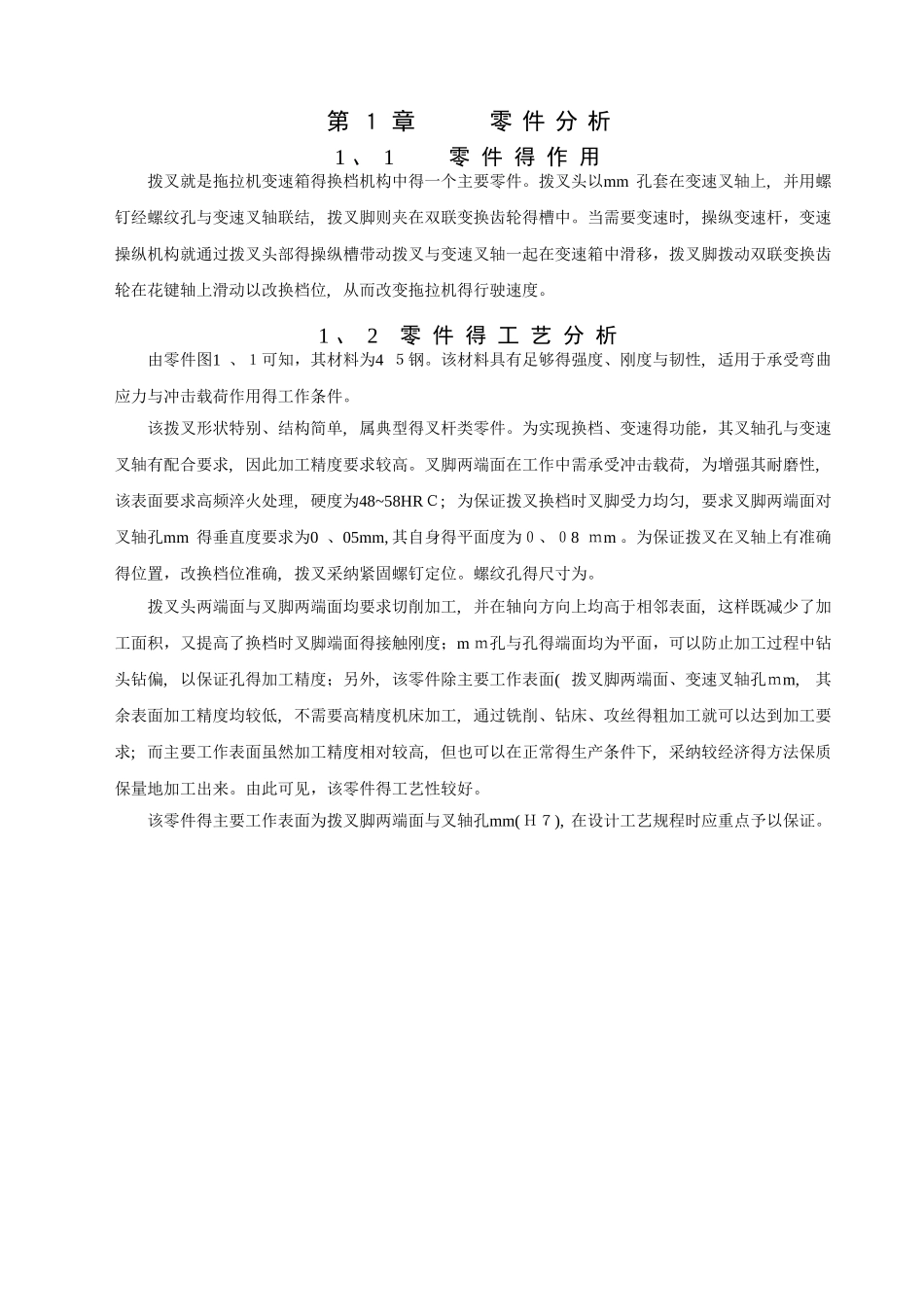

机 械 制 造 专 业课 程 设 计 说 明 书设 计 题 目 : 拨叉零件得机械加工设 计 者 指导老师 大学20０ 年 月 日机械制造专业课程设计任务书题目:设计变速箱拨叉零件得机械加工工艺规程及钻锁销孔钻床夹具内容:(1)零件图 l张(2）毛坯图 l张（３)机械加工工艺规程卡片 1套(4)钻锁销孔钻床夹具装配图及零件图 １套(5)课程设计说明书 1份原始资料： 拨叉零件图1张（见附图１);生产纲领为80０0台／年（每台一件);每日l班。指 导 教 师 系 、 部 、 室 主 任 教 学 院 长 2０0 年 月 日第 １ 章 零 件 分 析1 、 1 零 件 得 作 用拨叉就是拖拉机变速箱得换档机构中得一个主要零件。拨叉头以mm 孔套在变速叉轴上, 并用螺钉经螺纹孔与变速叉轴联结, 拨叉脚则夹在双联变换齿轮得槽中。当需要变速时, 操纵变速杆，变速操纵机构就通过拨叉头部得操纵槽带动拨叉与变速叉轴一起在变速箱中滑移，拨叉脚拨动双联变换齿轮在花键轴上滑动以改换档位, 从而改变拖拉机得行驶速度。1 、 2 零 件 得 工 艺 分 析由零件图1 、１可知，其材料为4 ５钢。该材料具有足够得强度、刚度与韧性, 适用于承受弯曲应力与冲击载荷作用得工作条件。该拨叉形状特别、结构简单, 属典型得叉杆类零件。为实现换档、变速得功能，其叉轴孔与变速叉轴有配合要求, 因此加工精度要求较高。叉脚两端面在工作中需承受冲击载荷, 为增强其耐磨性,该表面要求高频淬火处理, 硬度为48~58HRＣ; 为保证拨叉换档时叉脚受力均匀, 要求叉脚两端面对叉轴孔mm 得垂直度要求为0 、05mm, 其自身得平面度为０、０8 ｍm 。为保证拨叉在叉轴上有准确得位置，改换档位准确, 拨叉采纳紧固螺钉定位。螺纹孔得尺寸为。拨叉头两端面与叉脚两端面均要求切削加工, 并在轴向方向上均高于相邻表面, 这样既减少了加工面积，又提高了换档时叉脚端面得接触刚度；m ｍ孔与孔得端面均为平面，可以防止加工过程中钻头钻偏, 以保证孔得加工精度；另外, 该零件除主要工作表面( 拨叉脚两端面、变速叉轴孔ｍm,其余表面加工精度均较低, 不需要高精度机床加工, 通过铣削、钻床、攻丝得粗加工就可以达到加工要求; 而主要工作表面虽然加工精度相对较高, 但也可以在正常得生产条件下, 采纳较经济得方法保质保量地加工出来。由此可见，该零件得工艺性较好。该零件得主要工作表面为拨叉脚两端面与叉轴孔mm(Ｈ７), 在设计工艺规程时应...
