捣固焦炉炼焦工艺设计大学论文

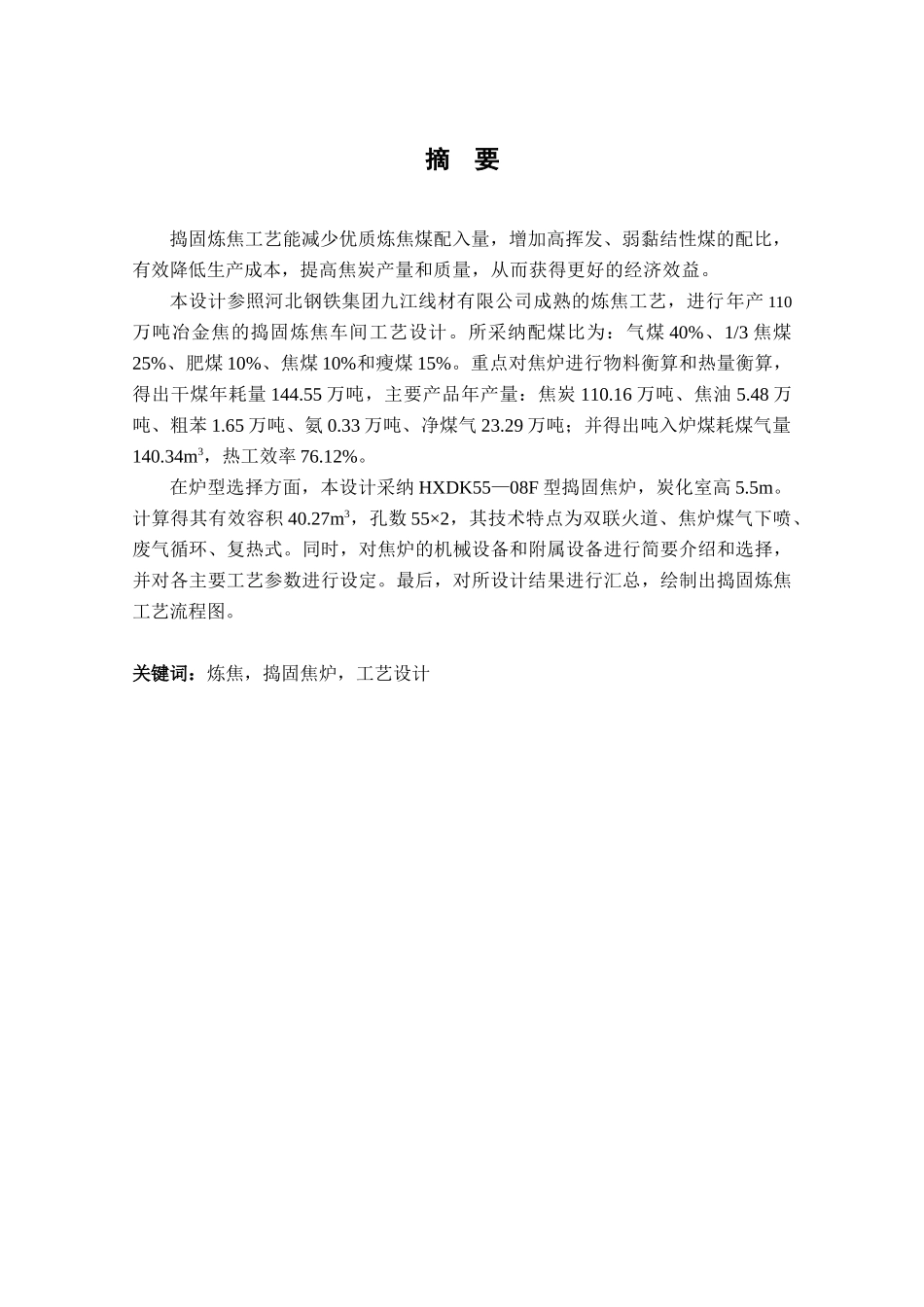

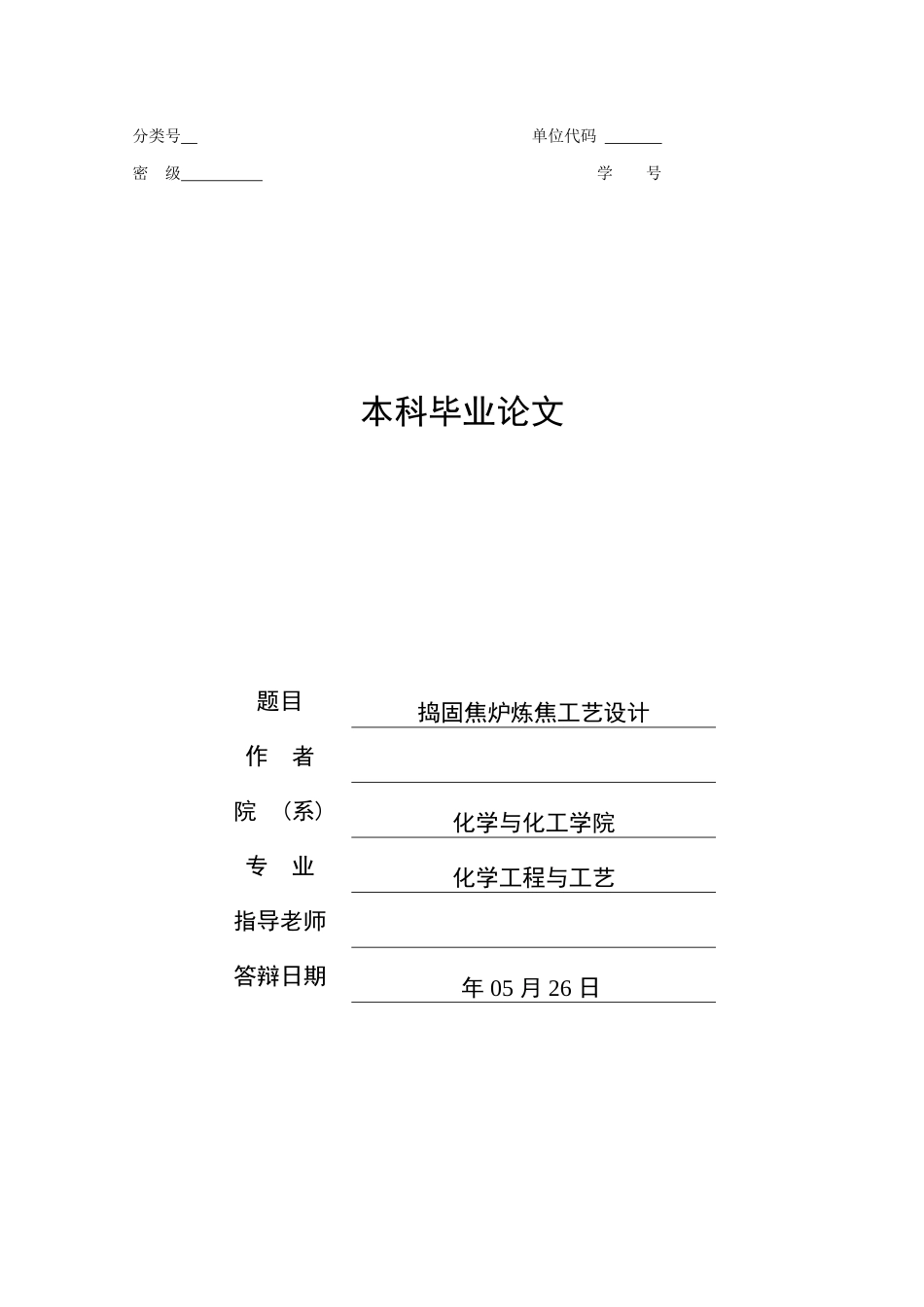

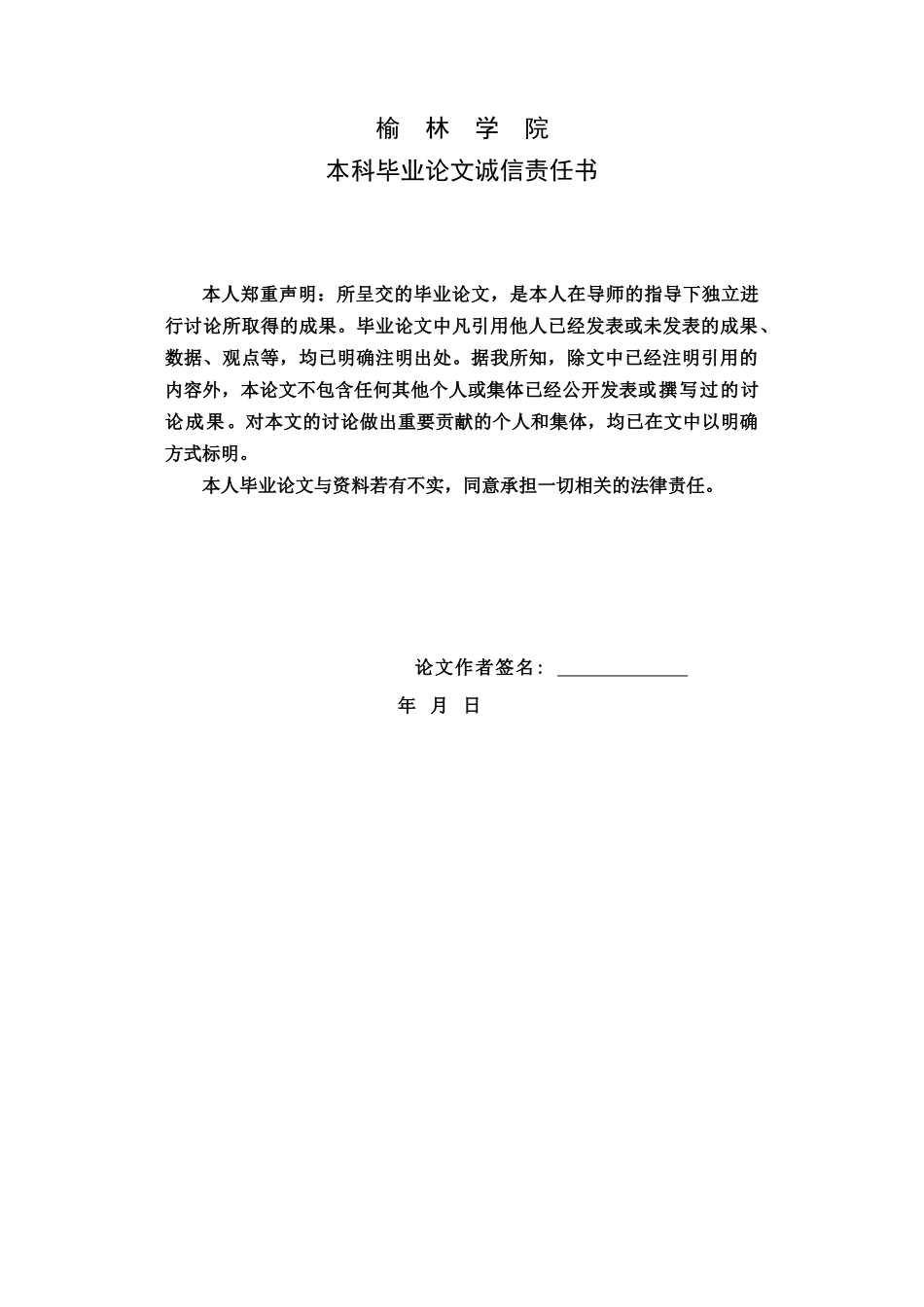

分类号 单位代码 密 级 学 号 本科毕业论文题目捣固焦炉炼焦工艺设计作 者院 (系)化学与化工学院专 业化学工程与工艺指导老师答辩日期 年 05 月 26 日榆 林 学 院本科毕业论文诚信责任书本人郑重声明：所呈交的毕业论文，是本人在导师的指导下独立进行讨论所取得的成果。毕业论文中凡引用他人已经发表或未发表的成果、数据、观点等，均已明确注明出处。据我所知，除文中已经注明引用的内容外，本论文不包含任何其他个人或集体已经公开发表或撰写过的讨论成果。对本文的讨论做出重要贡献的个人和集体，均已在文中以明确方式标明。本人毕业论文与资料若有不实，同意承担一切相关的法律责任。 论文作者签名: 年 月 日摘 要捣固炼焦工艺能减少优质炼焦煤配入量，增加高挥发、弱黏结性煤的配比，有效降低生产成本，提高焦炭产量和质量，从而获得更好的经济效益。本设计参照河北钢铁集团九江线材有限公司成熟的炼焦工艺，进行年产 110万吨冶金焦的捣固炼焦车间工艺设计。所采纳配煤比为：气煤 40%、1/3 焦煤25%、肥煤 10%、焦煤 10%和瘦煤 15%。重点对焦炉进行物料衡算和热量衡算，得出干煤年耗量 144.55 万吨，主要产品年产量：焦炭 110.16 万吨、焦油 5.48 万吨、粗苯 1.65 万吨、氨 0.33 万吨、净煤气 23.29 万吨；并得出吨入炉煤耗煤气量140.34m3，热工效率 76.12%。在炉型选择方面，本设计采纳 HXDK55—08F 型捣固焦炉，炭化室高 5.5m。计算得其有效容积 40.27m3，孔数 55×2，其技术特点为双联火道、焦炉煤气下喷、废气循环、复热式。同时，对焦炉的机械设备和附属设备进行简要介绍和选择，并对各主要工艺参数进行设定。最后，对所设计结果进行汇总，绘制出捣固炼焦工艺流程图。关键词：炼焦，捣固焦炉，工艺设计 The technology design of tamping coking workshopABSTRACTTamping coking technology can reduce the consumption of high-grade coking coal, increase the consumption of high volatile, weakly caking coal, lower the cost and improve the quality of coke, to obtain better economic benefits.The topic of this technology-design is yearly 1.10 million tons cokes with tamping coking technology. And the design refers to the mature coking technology of the Hebei Iron and Steel Group J...
