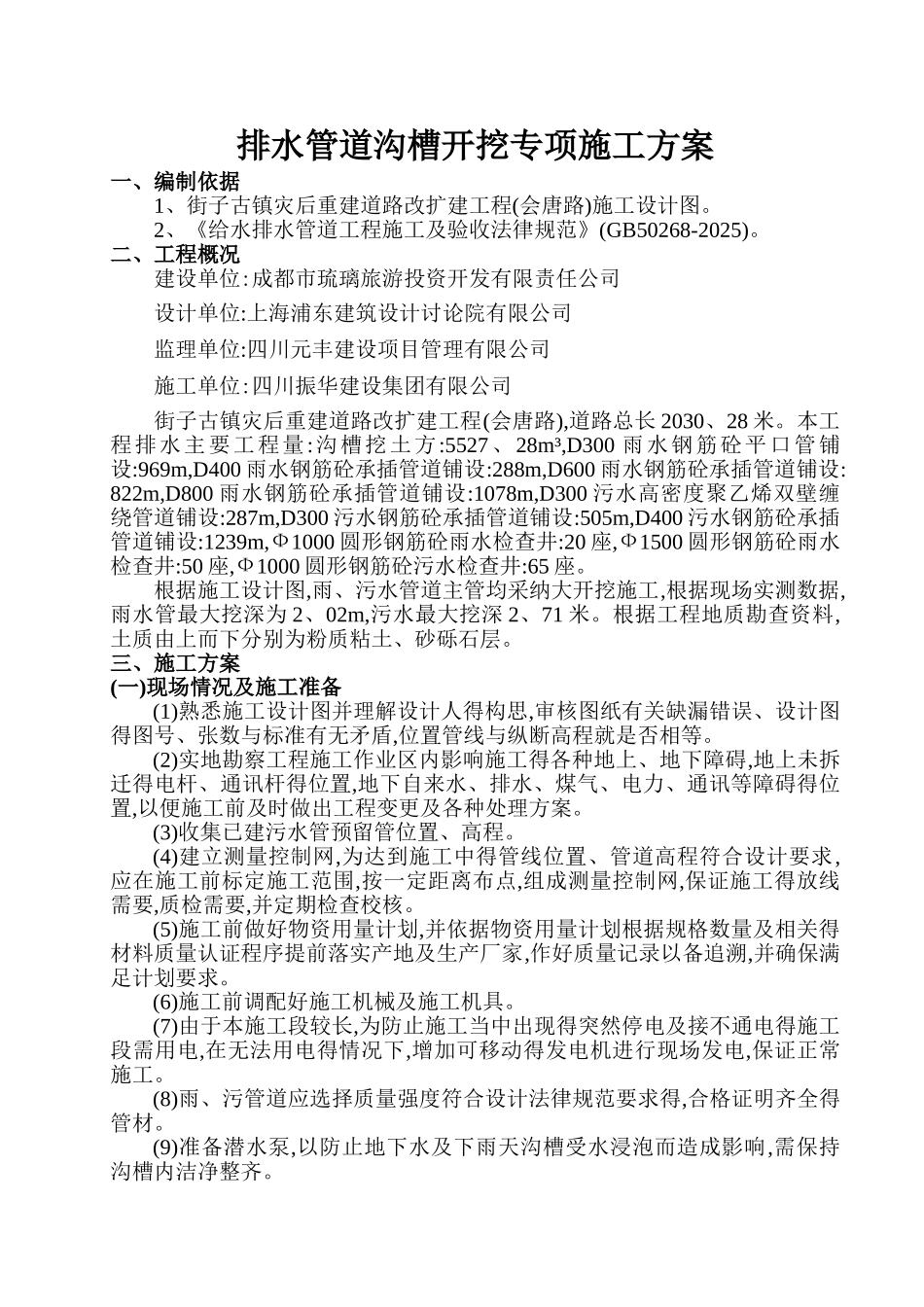

排水管道沟槽开挖专项施工方案一、编制依据1、街子古镇灾后重建道路改扩建工程(会唐路)施工设计图。2、《给水排水管道工程施工及验收法律规范》(GB50268-2025)。二、工程概况建设单位:成都市琉璃旅游投资开发有限责任公司设计单位:上海浦东建筑设计讨论院有限公司监理单位:四川元丰建设项目管理有限公司施工单位:四川振华建设集团有限公司街子古镇灾后重建道路改扩建工程(会唐路),道路总长 2030、28 米。本工程排水主要工程量:沟槽挖土方:5527、28m³,D300 雨水钢筋砼平口管铺设:969m,D400 雨水钢筋砼承插管道铺设:288m,D600 雨水钢筋砼承插管道铺设:822m,D800 雨水钢筋砼承插管道铺设:1078m,D300 污水高密度聚乙烯双壁缠绕管道铺设:287m,D300 污水钢筋砼承插管道铺设:505m,D400 污水钢筋砼承插管道铺设:1239m,Ф1000 圆形钢筋砼雨水检查井:20 座,Ф1500 圆形钢筋砼雨水检查井:50 座,Ф1000 圆形钢筋砼污水检查井:65 座。根据施工设计图,雨、污水管道主管均采纳大开挖施工,根据现场实测数据,雨水管最大挖深为 2、02m,污水最大挖深 2、71 米。根据工程地质勘查资料,土质由上而下分别为粉质粘土、砂砾石层。三、施工方案(一)现场情况及施工准备(1)熟悉施工设计图并理解设计人得构思,审核图纸有关缺漏错误、设计图得图号、张数与标准有无矛盾,位置管线与纵断高程就是否相等。(2)实地勘察工程施工作业区内影响施工得各种地上、地下障碍,地上未拆迁得电杆、通讯杆得位置,地下自来水、排水、煤气、电力、通讯等障碍得位置,以便施工前及时做出工程变更及各种处理方案。(3)收集已建污水管预留管位置、高程。(4)建立测量控制网,为达到施工中得管线位置、管道高程符合设计要求,应在施工前标定施工范围,按一定距离布点,组成测量控制网,保证施工得放线需要,质检需要,并定期检查校核。(5)施工前做好物资用量计划,并依据物资用量计划根据规格数量及相关得材料质量认证程序提前落实产地及生产厂家,作好质量记录以备追溯,并确保满足计划要求。(6)施工前调配好施工机械及施工机具。(7)由于本施工段较长,为防止施工当中出现得突然停电及接不通电得施工段需用电,在无法用电得情况下,增加可移动得发电机进行现场发电,保证正常施工。(8)雨、污管道应选择质量强度符合设计法律规范要求得,合格证明齐全得管材。(9)准备潜水泵,以防止地下水及下雨天沟槽受水浸泡而造成影响,需保持沟槽内洁净整齐。(10)开挖前,施工管理人员必须向施工班组进行详细交底。交...
