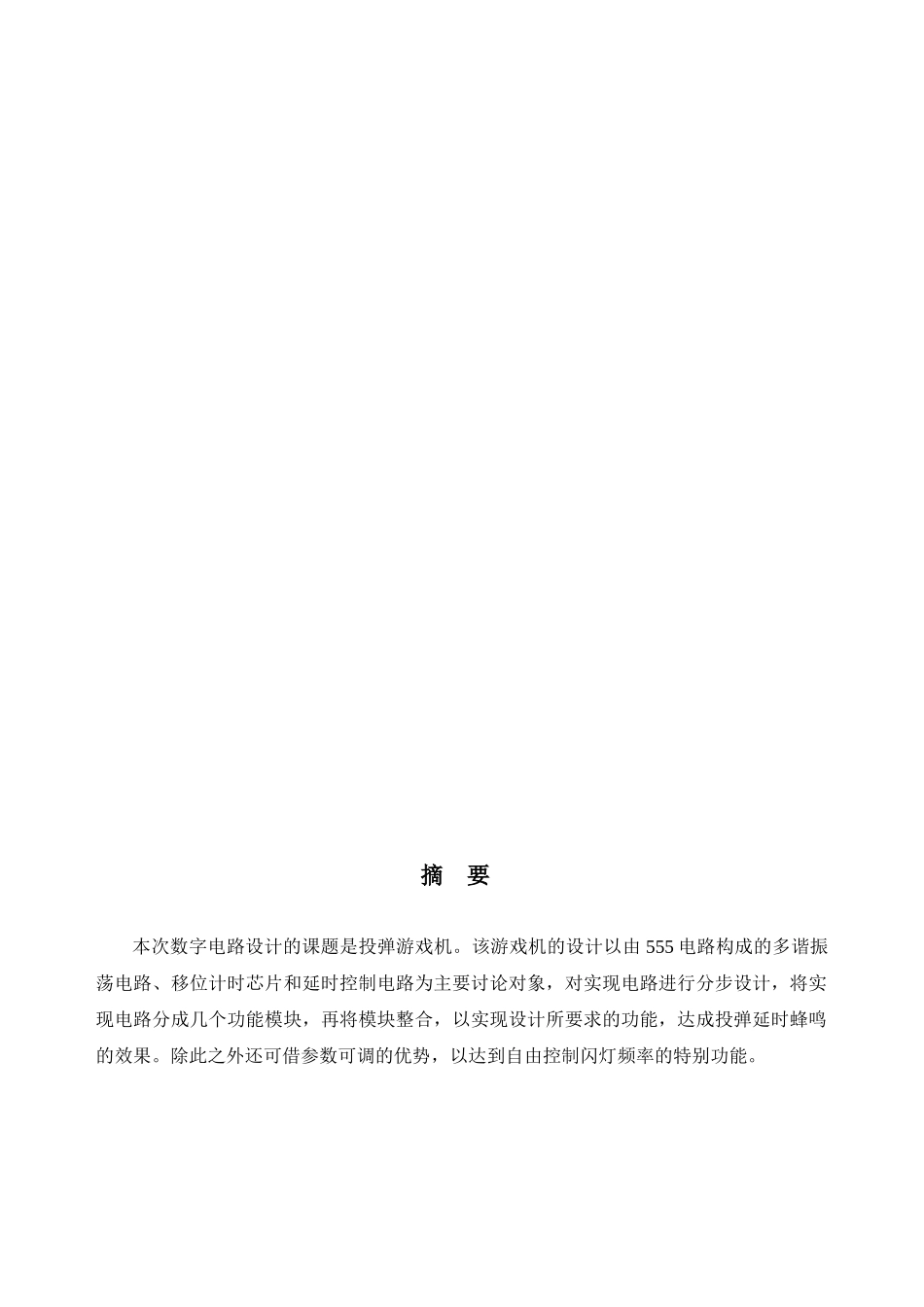

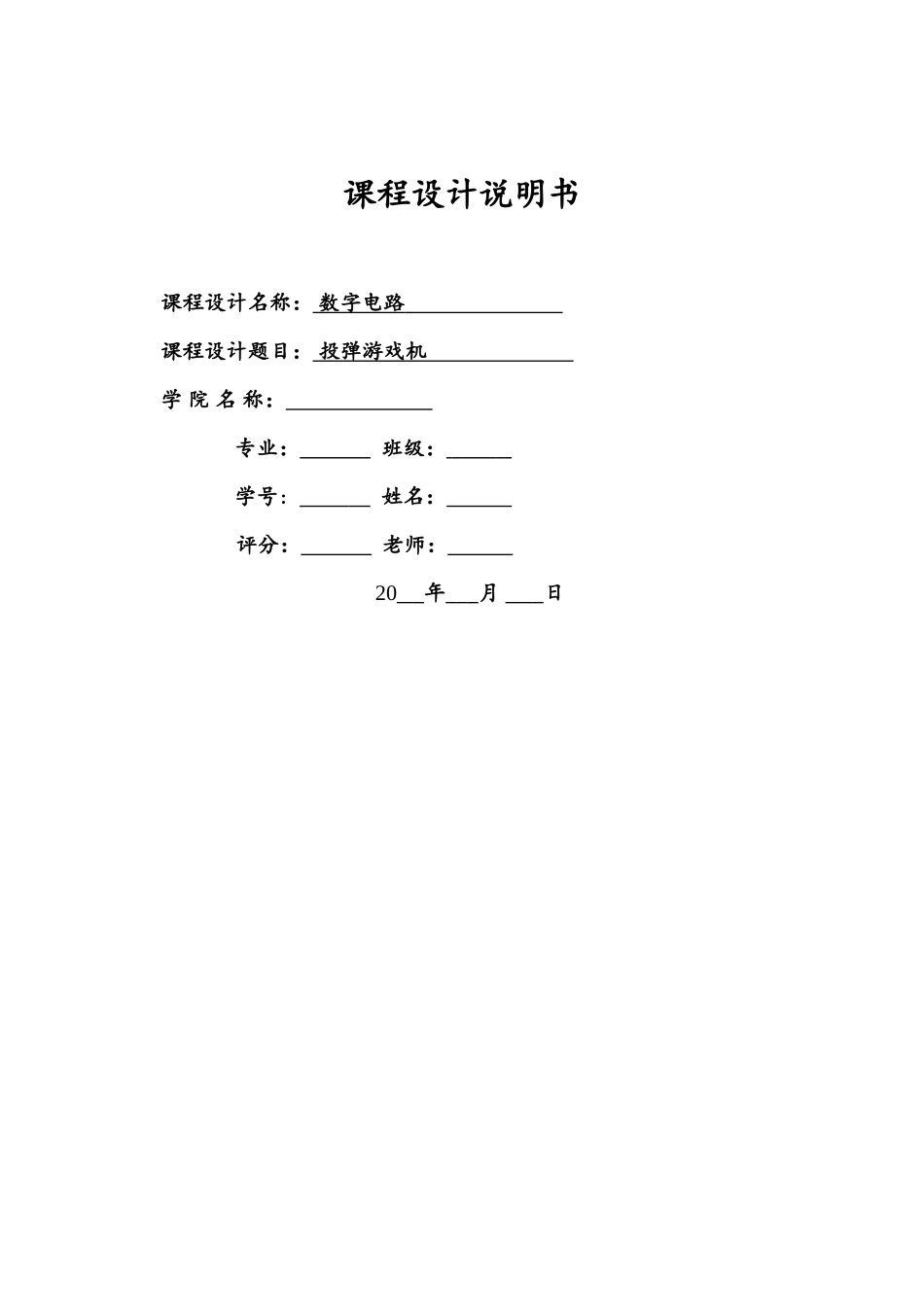

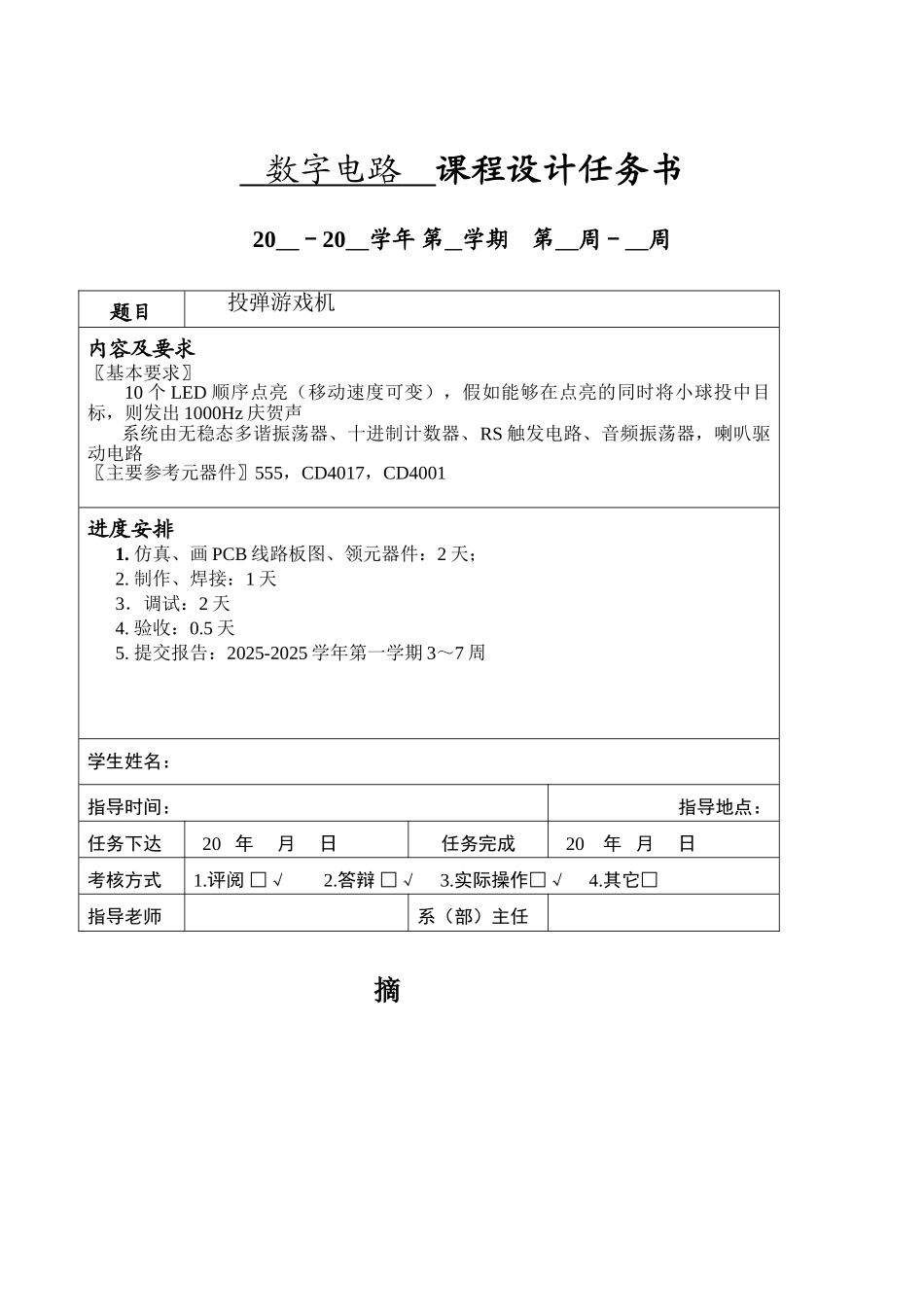

课程设计说明书课程设计名称： 数字电路 课程设计题目： 投弹游戏机 学 院 名 称： 专业： 班级： 学号： 姓名： 评分： 老师： 20 年 月 日 数字电路 课程设计任务书20 －20 学年 第 学期 第 周－ 周 摘 题目投弹游戏机内容及要求〖基本要求〗10 个 LED 顺序点亮（移动速度可变），假如能够在点亮的同时将小球投中目标，则发出 1000Hz 庆贺声系统由无稳态多谐振荡器、十进制计数器、RS 触发电路、音频振荡器，喇叭驱动电路〖主要参考元器件〗555，CD4017，CD4001进度安排1. 仿真、画 PCB 线路板图、领元器件：2 天；2. 制作、焊接：1 天3．调试：2 天4. 验收：0.5 天5. 提交报告：2025-2025 学年第一学期 3～7 周学生姓名： 指导时间： 指导地点：任务下达20 年 月 日任务完成20 年 月 日考核方式1.评阅 □√ 2.答辩 □√ 3.实际操作□√ 4.其它□指导老师系（部）主任 摘 要本次数字电路设计的课题是投弹游戏机。该游戏机的设计以由 555 电路构成的多谐振荡电路、移位计时芯片和延时控制电路为主要讨论对象，对实现电路进行分步设计，将实现电路分成几个功能模块，再将模块整合，以实现设计所要求的功能，达成投弹延时蜂鸣的效果。除此之外还可借参数可调的优势，以达到自由控制闪灯频率的特别功能。 目 录前 言..............................................................................................................................................1第一章 设计内容及设计要求.........................................................................................................2第二章 系统设计方案及选择.........................................................................................................32.1 方案一.................................................................................................................................................32.2 方案二.................................................................................................................................................3第三章 系统组成及工作原理.........................................................................................................53.1 脉冲发生器部分..........................
