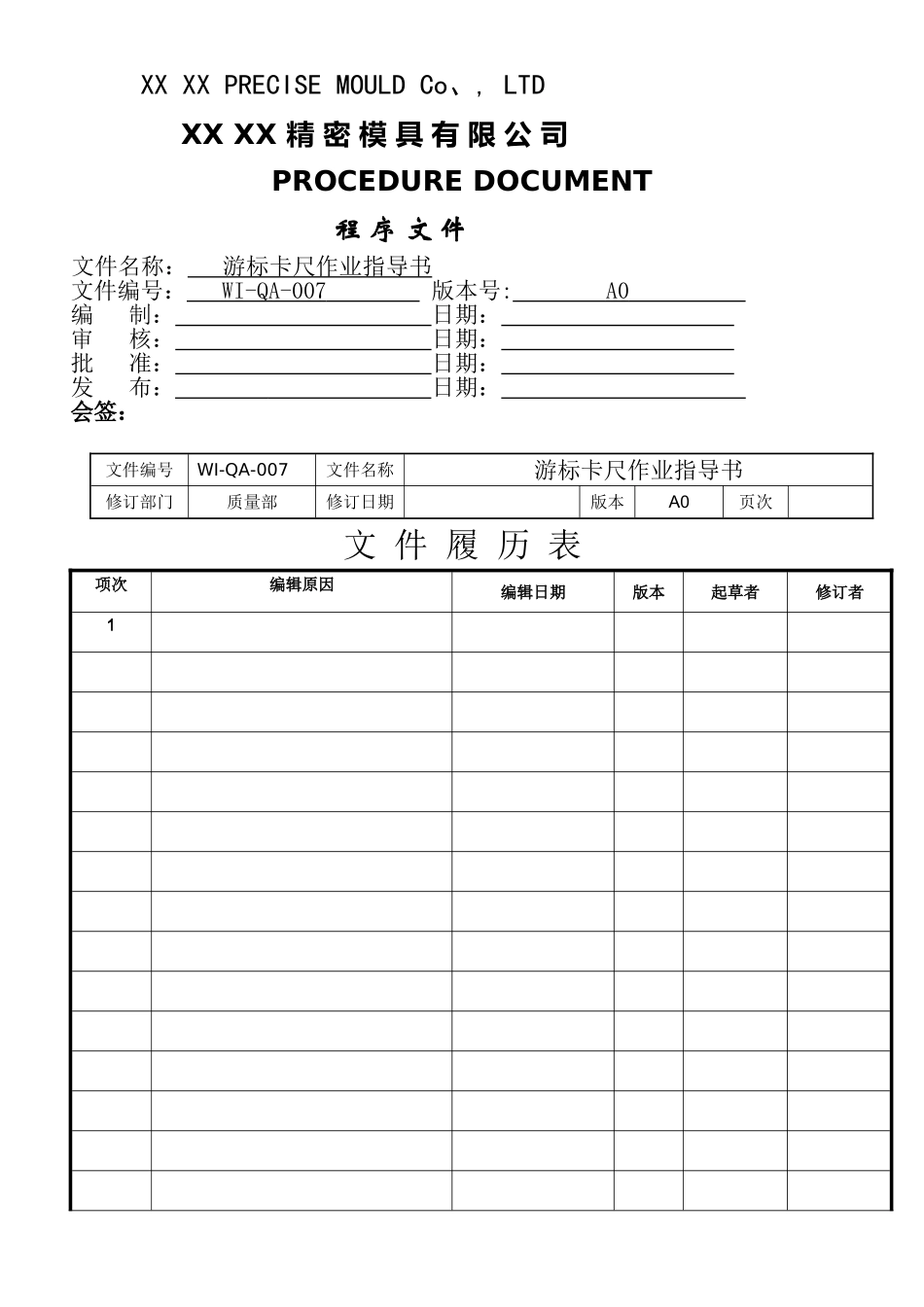

XX XX PRECISE MOULD Co、, LTD XX XX 精 密 模 具 有 限 公 司 PROCEDURE DOCUMENT程 序 文 件 文件名称： 游标卡尺作业指导书 文件编号： WI-QA-007 版本号: A0 编 制： 日期： 审 核： 日期： 批 准： 日期： 发 布： 日期： 会签： 文 件 履 历 表项次编辑原因编辑日期版本起草者修订者1文件编号WI-QA-007文件名称游标卡尺作业指导书 修订部门质量部修订日期版本A0页次 1. 目得为法律规范游标卡尺操作/保养作业,便于操作人员正确迅速方便地使用该量具,减少测量误差。2. 范围使用于本厂游标卡尺之操作3 具体内容3、1 数显卡尺各部件得名称与作用：1122221 内爪（测量内尺寸）; 2 外爪（测量外尺寸）; 3 高度差测定面（测量有台阶状得尺寸）; 4 深度尺（测量深度尺寸）; 5 滑尺（沿主尺滑动得装置）; 6 主尺（读取所测值得整数部份）; 7、滑尺固定螺钉（固定滑尺）; 8、 LCD 显示窗（直接在 LCD 窗口读取所测值）; 9、 电池盖 （保护电池，防止漏电）; 10、 ON/OFF （ 开关键）11、 ORIGIN(原点)设定：装上电池/打开电源后，在外测量面闭合得状态下，请按ORIGIN 键，此时显示 0、00mm 时 ORIGIN（原点）已被设定好。1234689131051112712、MM/INCH （公英制转换） 13、ZERO/ABS (清零/绝对值测定)3、2、数显卡尺得操作步骤： 3、2、1、使用卡尺前，先用洁净得小纸片或碎布对测量面进行清洁。 3、2、2 使用时将量测面合起来，当外爪靠拢时按“ZERO”归零。 3、2、3、尽量将被测物体夹在靠近主尺得根部，使整个测定面紧挨着被测物体； 测定内侧时,求其最大测定值，测定槽宽时,求其最小测定值，测定深度时,对着测定面将测深尺设为直角，测高度差时测定面要紧挨着被测物体。3、3、卡尺得保养注意事： 3、3、1 多次多点测量时,应定时对“零”位确认。 3、3、2 每天使用后,用渗有防锈油得无尘布清洁卡尺各部位。注：特别就是测量面要加适量得防锈油。 3、3、3 保管时两卡爪要保留 1mm 得间距,防止热胀冷缩对测量爪得损伤。 3、3、4 数显卡尺 LCD 显示屏上出现字母“B”时，则表示电池得电压不足，需要更换电池， 3、3、5 数显卡尺三个月以上不使用时,应从卡尺内取出电池并妥善保管。记录备案提交管理评审
