交换机安装上架VIP专享

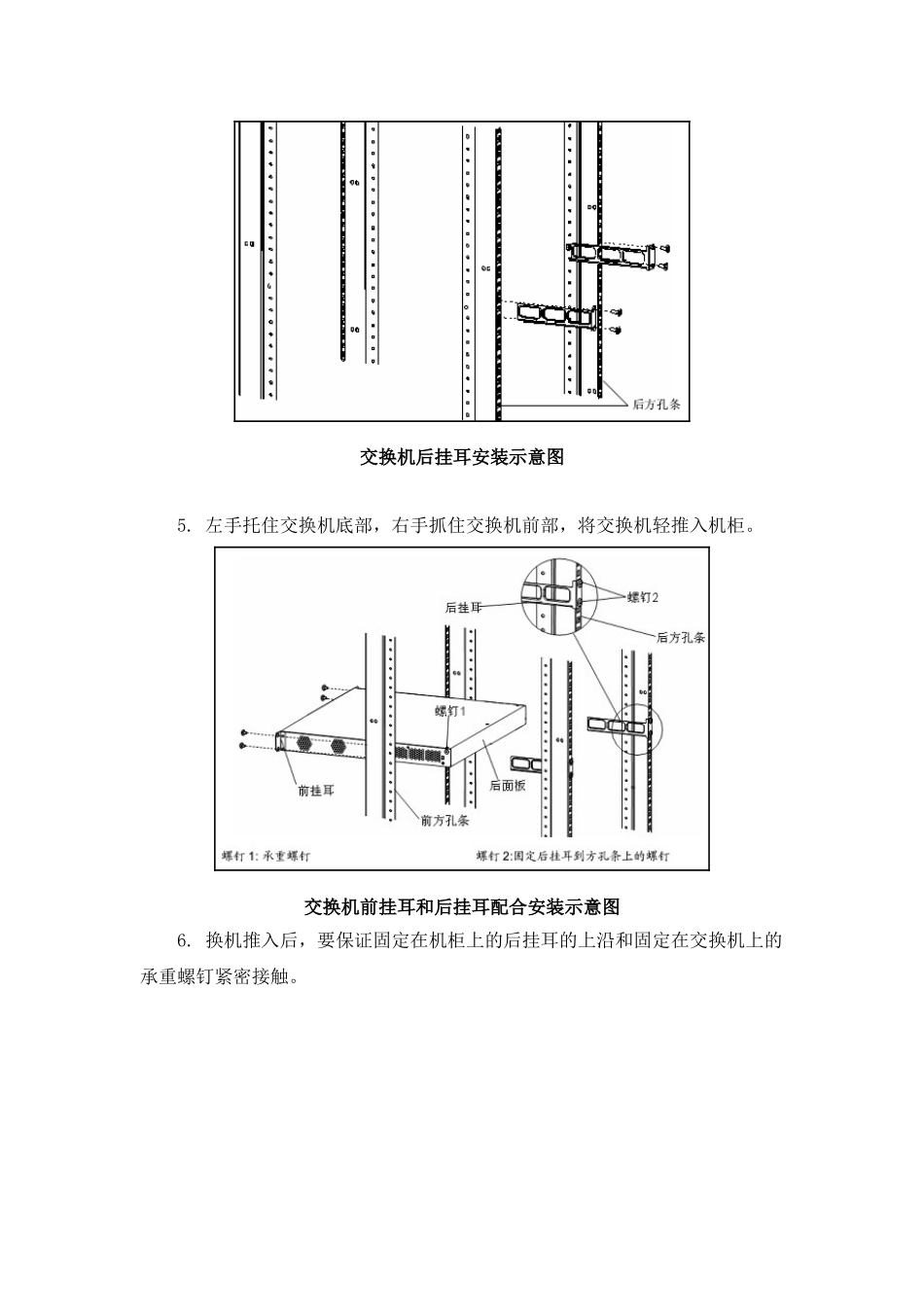

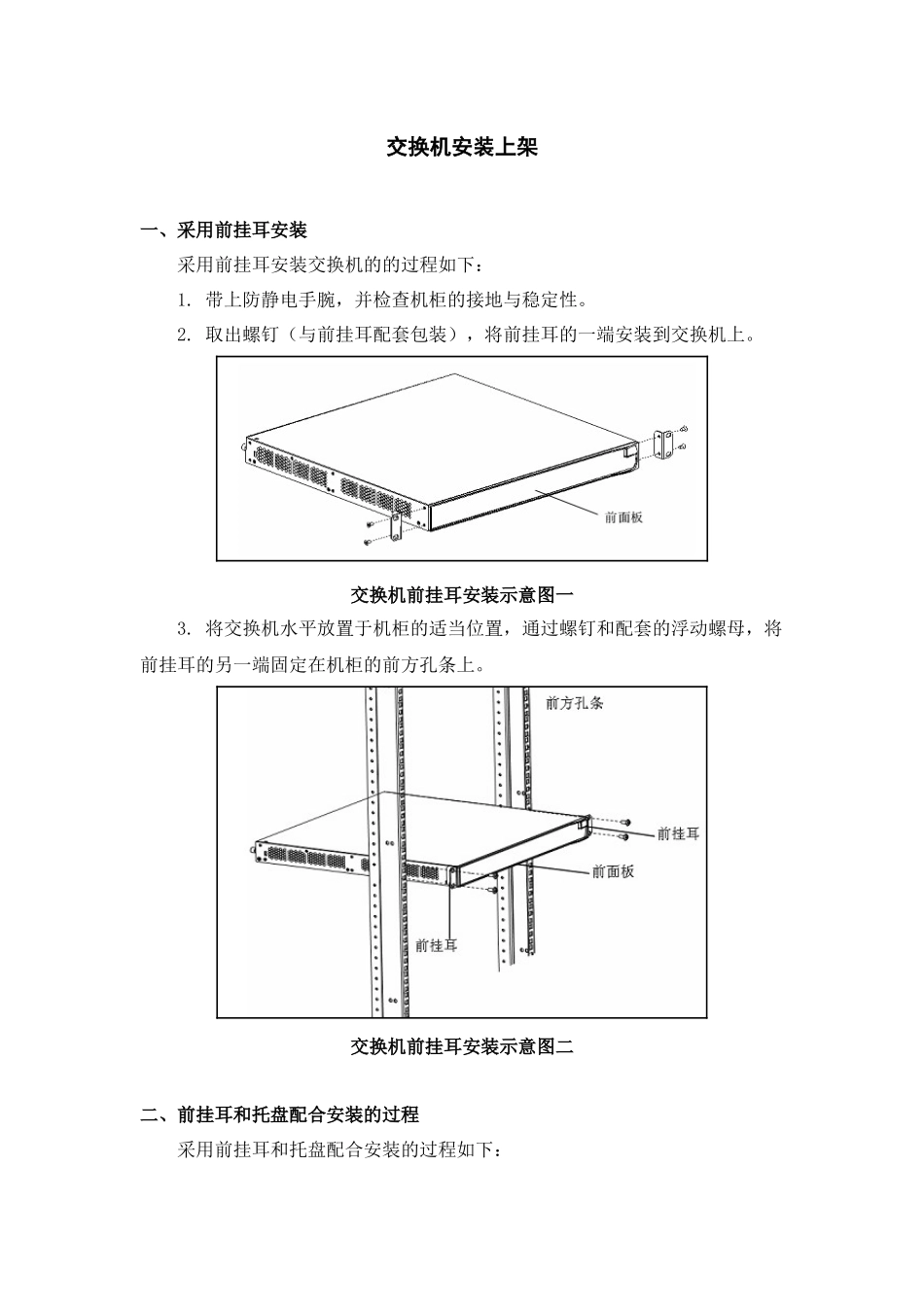

交换机安装上架一、采用前挂耳安装 采用前挂耳安装交换机的的过程如下： 1. 带上防静电手腕，并检查机柜的接地与稳定性。 2. 取出螺钉（与前挂耳配套包装），将前挂耳的一端安装到交换机上。 交换机前挂耳安装示意图一3. 将交换机水平放置于机柜的适当位置，通过螺钉和配套的浮动螺母，将前挂耳的另一端固定在机柜的前方孔条上。 交换机前挂耳安装示意图二二、前挂耳和托盘配合安装的过程 采用前挂耳和托盘配合安装的过程如下： 1. 带上防静电手腕，并检查机柜的接地与稳定性。 2. 将机柜附带的托盘水平固定到机柜的适当位置。 3. 取出螺钉（与前挂耳配套包装），将前挂耳的一端安装到交换机上。 4. 将交换机水平放置于托盘上，沿托盘轻推入机柜，通过螺钉和配套的浮动螺母，将前挂耳的另一端固定在机柜的前方孔条上。三、前挂耳和后挂耳配合安装的过程 采用前挂耳和后挂耳配合安装过程如下： 1. 带上防静电手腕，并检查机柜的接地与稳定性。2. 取出螺钉（与前挂耳配套包装），将前挂耳的一端安装到交换机上。 3. 取出承重螺钉（与后挂耳配套包装）并将其安装至交换机侧面上方的合适位置。 交换机前挂耳和承重螺钉配合安装示意图4. 选择交换机在机柜上的安装位置，用螺钉和配套的浮动螺母将后挂耳固定在机柜的后方孔条上。交换机后挂耳安装示意图5. 左手托住交换机底部，右手抓住交换机前部，将交换机轻推入机柜。 交换机前挂耳和后挂耳配合安装示意图6. 换机推入后，要保证固定在机柜上的后挂耳的上沿和固定在交换机上的承重螺钉紧密接触。交换机前挂耳和后挂耳配合安装完成示意图一7. 通过螺钉和配套的浮动螺母，将前挂耳的另一端固定在机柜的前方孔条上，保证前挂耳和后挂耳将交换机稳定地固定在机柜上。交换机前挂耳和后挂耳配合安装完成示意图二四、采用前挂耳和滑道配合安装的过程采用前挂耳和滑道配合安装的过程如下： 1. 带上防静电手腕，并检查机柜的接地与稳定性。 2. 取出螺钉（与前挂耳配套包装），安装前挂耳的一端到交换机上。3. 通过自攻螺钉将滑道安装到机柜的两侧的立柱上。交换机滑道安装示意图4. 左右手分别抓住交换机的两侧，根据实际情况，将交换机沿机柜滑道轻轻推入机柜至合适位置。需要注意的是：交换机推入后，保证固定在机柜上的滑道的下折边与交换机的底部紧密接触。 交换机前挂耳和滑道配合安装示意图5. 通过螺钉和配套的浮动螺母，将前挂耳的另一端固定在机柜的前方孔条上，保...
