方波三角波发生器的设计与制作设计本科学位论文

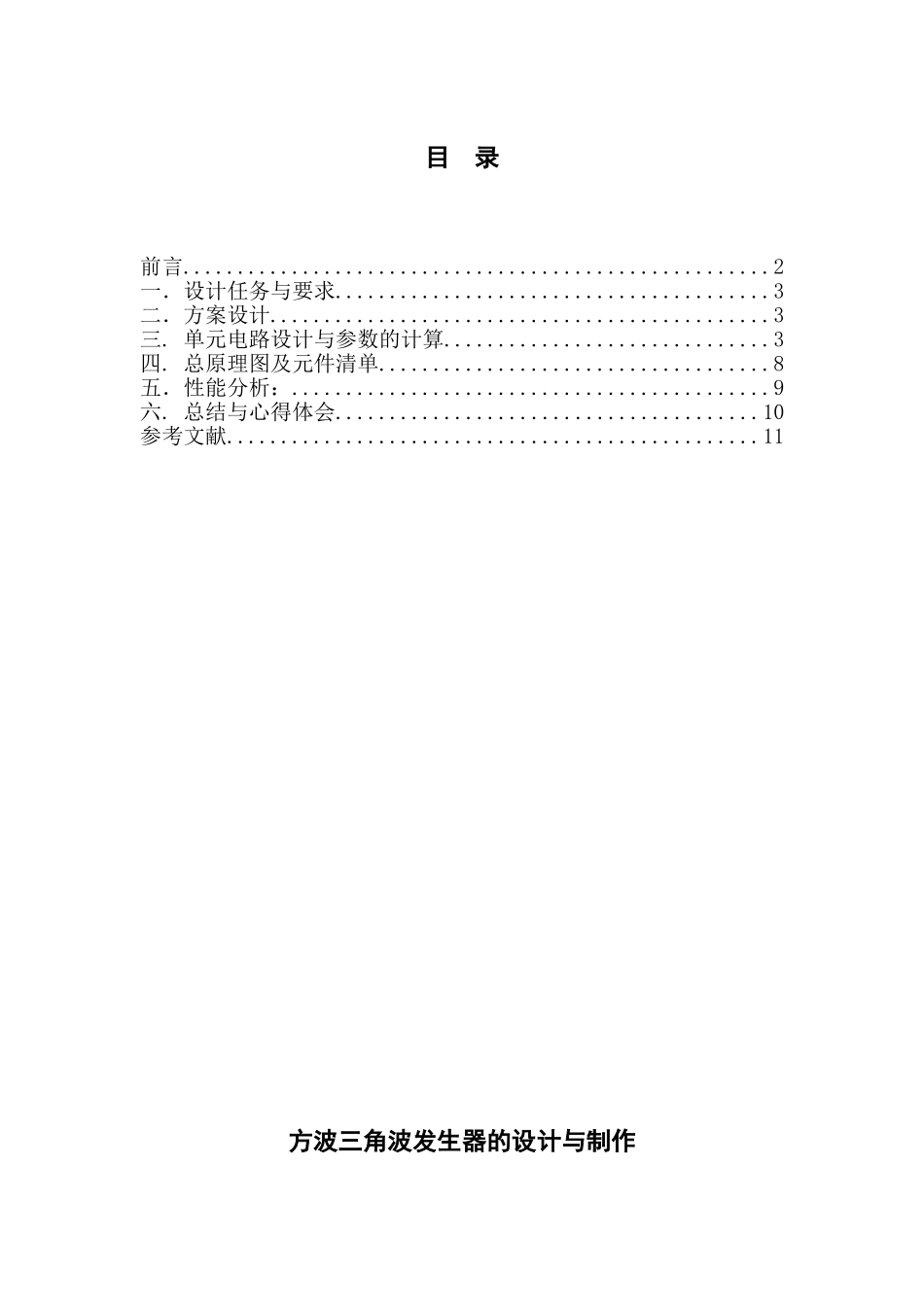

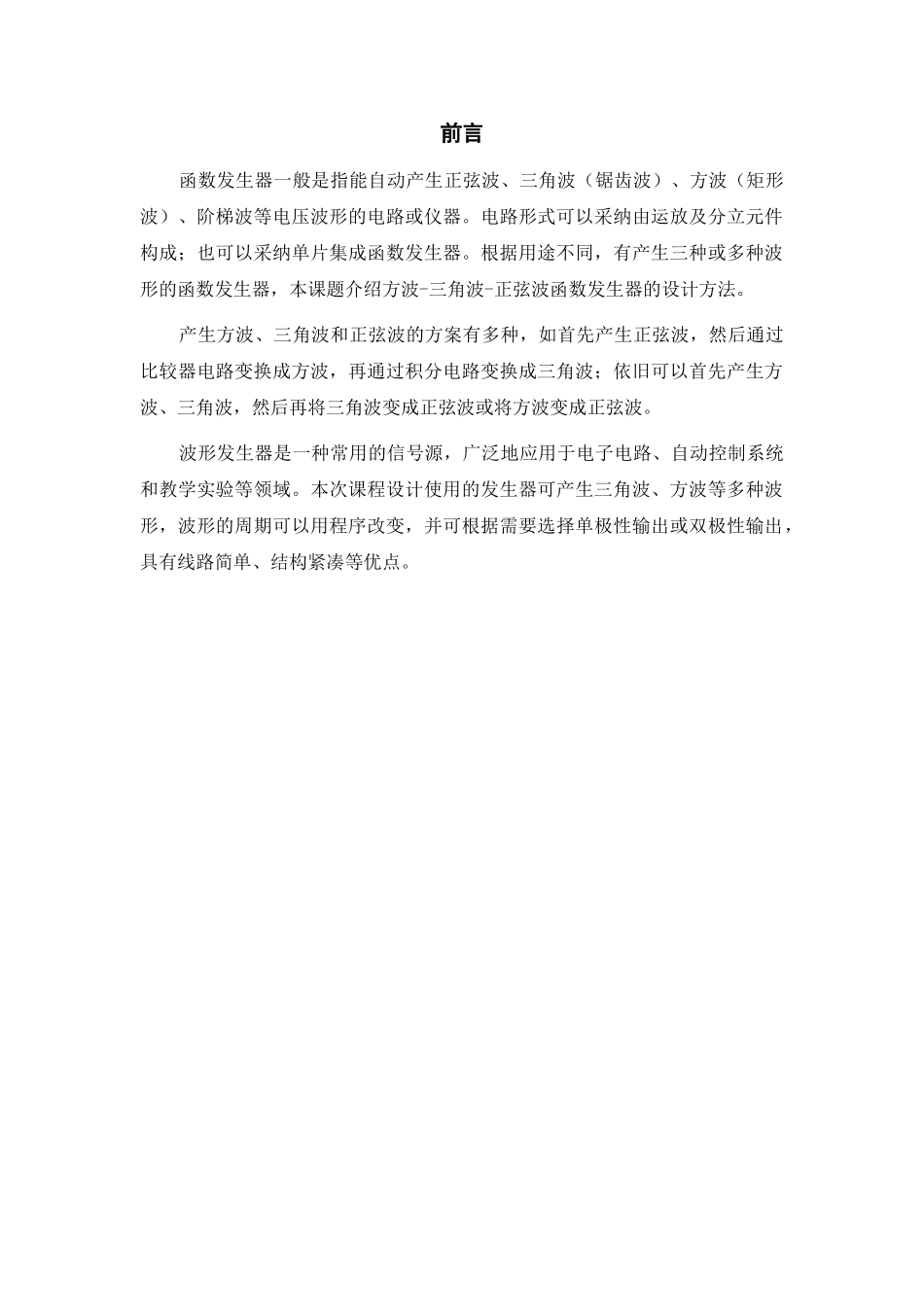

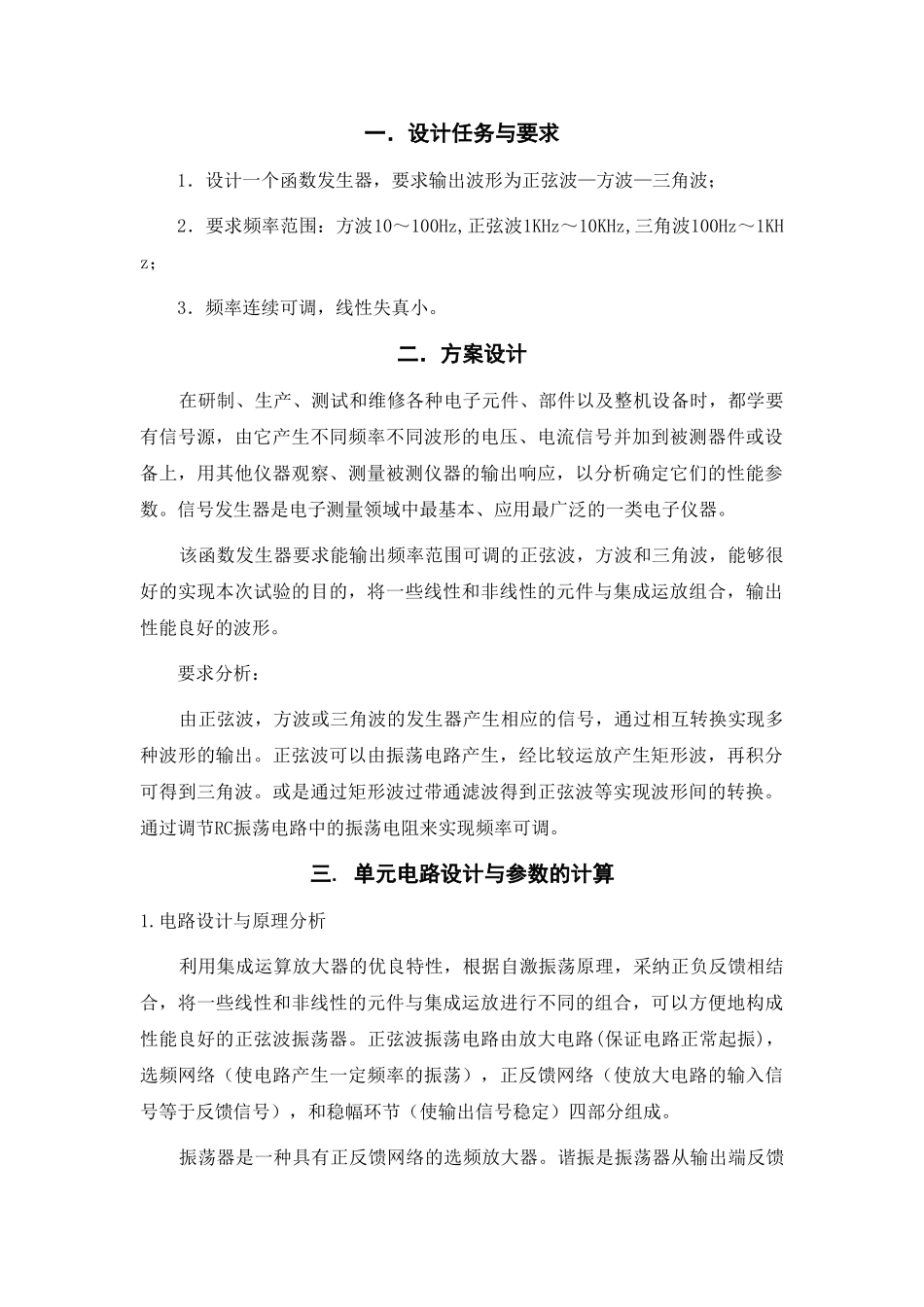

目 录前言......................................................2一．设计任务与要求........................................3二．方案设计..............................................3三. 单元电路设计与参数的计算..............................3四. 总原理图及元件清单....................................8五．性能分析：............................................9六. 总结与心得体会.......................................10参考文献.................................................11方波三角波发生器的设计与制作前言 函数发生器一般是指能自动产生正弦波、三角波（锯齿波）、方波（矩形波）、阶梯波等电压波形的电路或仪器。电路形式可以采纳由运放及分立元件构成；也可以采纳单片集成函数发生器。根据用途不同，有产生三种或多种波形的函数发生器，本课题介绍方波-三角波-正弦波函数发生器的设计方法。 产生方波、三角波和正弦波的方案有多种，如首先产生正弦波，然后通过比较器电路变换成方波，再通过积分电路变换成三角波；依旧可以首先产生方波、三角波，然后再将三角波变成正弦波或将方波变成正弦波。 波形发生器是一种常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。本次课程设计使用的发生器可产生三角波、方波等多种波形，波形的周期可以用程序改变，并可根据需要选择单极性输出或双极性输出，具有线路简单、结构紧凑等优点。一．设计任务与要求 1．设计一个函数发生器，要求输出波形为正弦波—方波—三角波； 2．要求频率范围：方波10～100Hz,正弦波1KHz～10KHz,三角波100Hz～1KHz； 3．频率连续可调，线性失真小。二．方案设计 在研制、生产、测试和维修各种电子元件、部件以及整机设备时，都学要有信号源，由它产生不同频率不同波形的电压、电流信号并加到被测器件或设备上，用其他仪器观察、测量被测仪器的输出响应，以分析确定它们的性能参数。信号发生器是电子测量领域中最基本、应用最广泛的一类电子仪器。 该函数发生器要求能输出频率范围可调的正弦波，方波和三角波，能够很好的实现本次试验的目的，将一些线性和非线性的元件与集成运放组合，输出性能良好的波形。 要求分析： 由正弦波，方波或三角波的发生器产生相应的信号，通过相互转换实现多种波形的输出。正弦波可以由振荡电路产生，经比较运放产生矩形波，再积分可得到三角波。或是通过矩形波过带通滤波...
