施工电梯安装方案脚手架部分

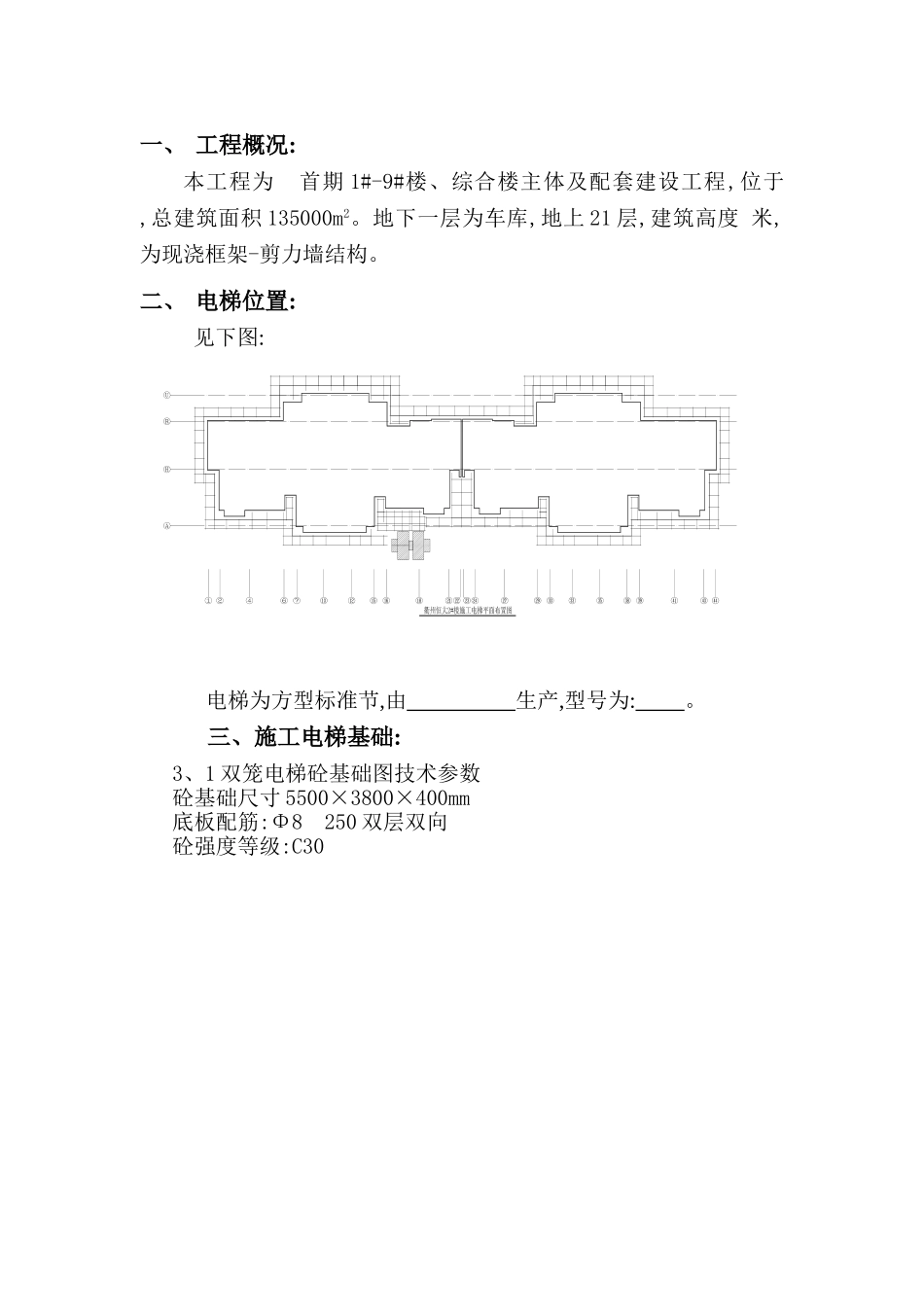

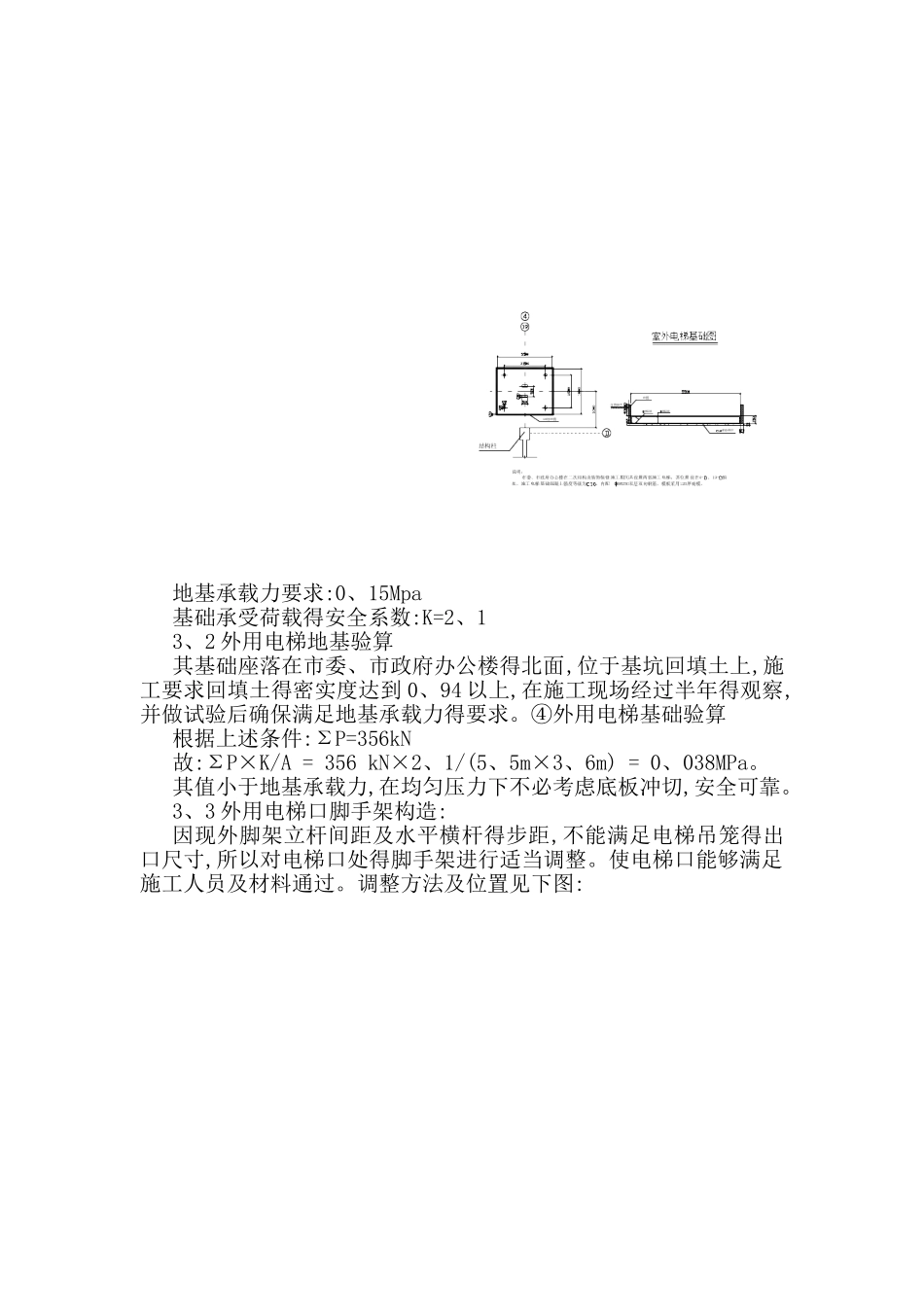

一、 工程概况:本工程为 首期 1#-9#楼、综合楼主体及配套建设工程,位于 ,总建筑面积 135000m2。地下一层为车库,地上 21 层,建筑高度 米,为现浇框架-剪力墙结构。二、 电梯位置:见下图: 电梯为方型标准节,由 生产,型号为: 。三、施工电梯基础:3、1 双笼电梯砼基础图技术参数砼基础尺寸 5500×3800×400mm底板配筋:Φ8 250 双层双向砼强度等级:C30地基承载力要求:0、15Mpa基础承受荷载得安全系数:K=2、13、2 外用电梯地基验算其基础座落在市委、市政府办公楼得北面,位于基坑回填土上,施工要求回填土得密实度达到 0、94 以上,在施工现场经过半年得观察,并做试验后确保满足地基承载力得要求。④外用电梯基础验算根据上述条件:ΣP=356kN故:ΣP×K/A = 356 kN×2、1/(5、5m×3、6m) = 0、038MPa。其值小于地基承载力,在均匀压力下不必考虑底板冲切,安全可靠。3、3 外用电梯口脚手架构造:因现外脚架立杆间距及水平横杆得步距,不能满足电梯吊笼得出口尺寸,所以对电梯口处得脚手架进行适当调整。使电梯口能够满足施工人员及材料通过。调整方法及位置见下图:3、3 电梯底部吊笼入口防护电梯底部生产厂家对吊笼周围已配置了防护围栏,另在电梯吊笼入口处搭设 4、5m×4、5m×5、0m(长×宽×高)防护棚一座,棚顶铺设50mm 厚木质脚手板,周边挂密目安全网。(见下图)3、5 各楼层电梯吊笼出入口设置及防护各楼层施工电梯出入口处均搭设与电梯吊笼同宽得通道。通道用50mm 厚木质脚手板铺设,并用 8#铁线将脚手板固定牢固。两边设置 1300mm 高得防护栏杆,满挂安密目网,栏杆底部设 200mm 高挡脚板。(见下图)四、电梯吊笼出入口处脚手架得调整:1.施工准备 1、1 构配件1、1、1、钢管脚手架钢管采纳 Φ48mm,壁厚 3、5mm;横向水平杆最大长度 2200mm,其它杆最大长度 6000mm,且每根钢管最大质量不应大于 25kg。1、1、2 钢管尺寸与表面质量应符合下列规定:1)新钢管应有质量合格证、质量检查报告;钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕与深得划道; 2) 钢管上禁止打眼。1、1、3 扣件1)扣件式钢管脚手架采纳可锻铸铁制作得扣件,其材质应符合现行国家标准《钢管脚手架扣件》(GB15831)规定;采纳其它材料制作得扣件,应经试验证明其质量符合该标准得规定后方可使用。 2)脚手架采纳得扣件,在螺栓拧紧扭矩达 6、5N、M 时,不得发生破坏。 1、1、4 脚手板:脚手板每块质量不宜大于 30kg。2.搭设 2、1 在搭...
