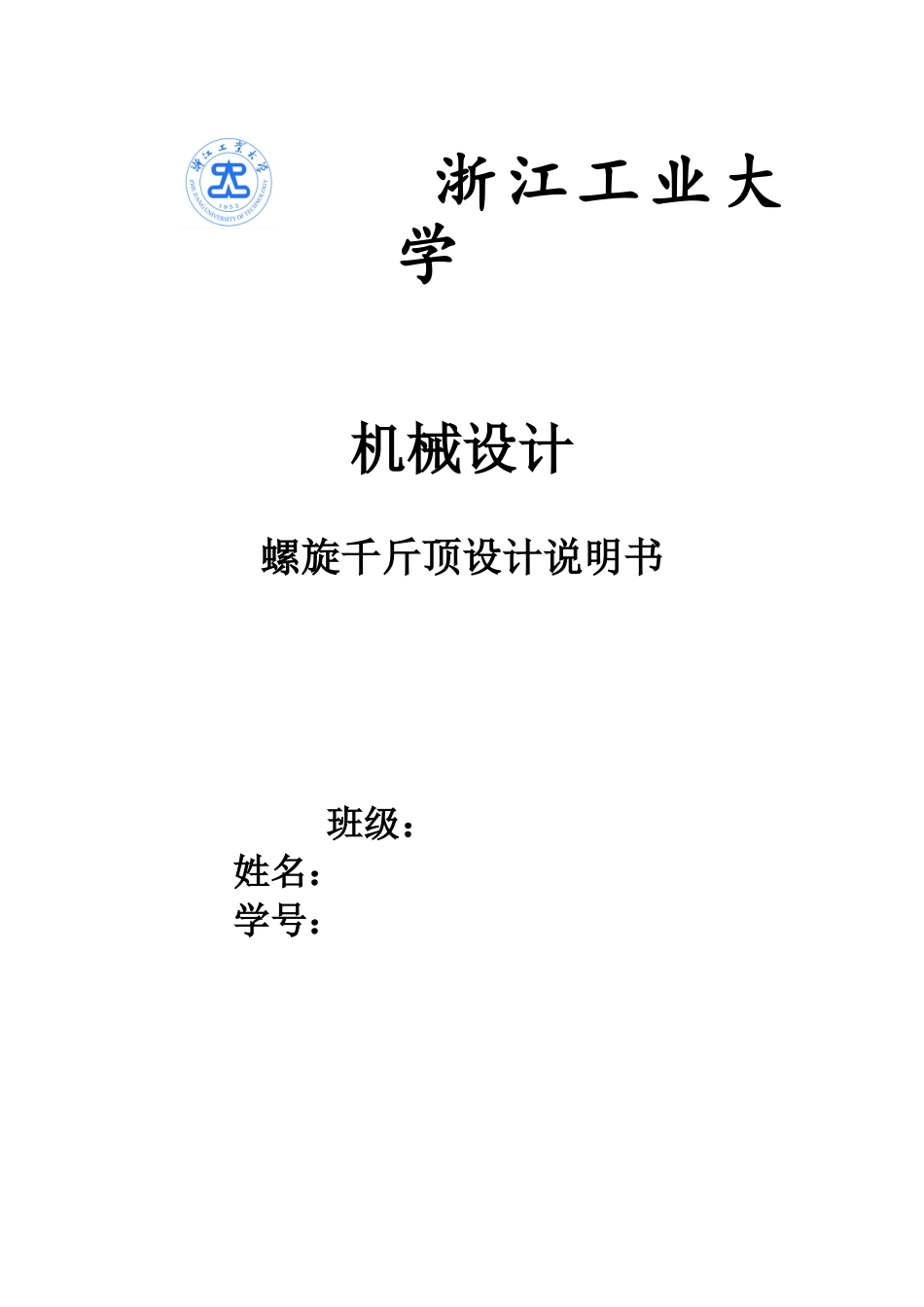

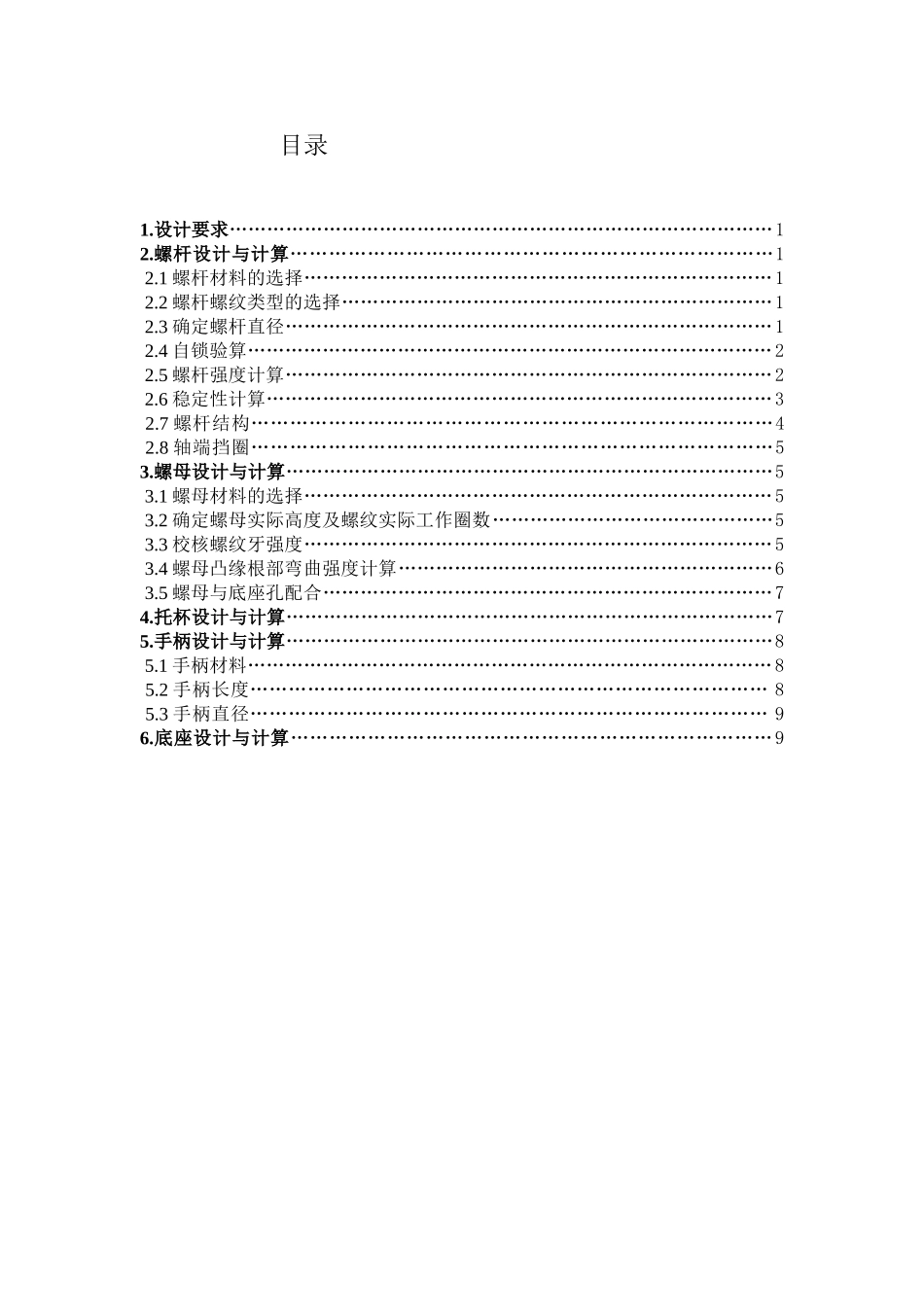

浙江工业大学机械设计螺旋千斤顶设计说明书班级： 姓名： 学号： 目录1.设计要求……………………………………………………………………………12.螺杆设计与计算…………………………………………………………………1 2.1 螺杆材料的选择…………………………………………………………………1 2.2 螺杆螺纹类型的选择……………………………………………………………1 2.3 确定螺杆直径……………………………………………………………………1 2.4 自锁验算…………………………………………………………………………2 2.5 螺杆强度计算……………………………………………………………………2 2.6 稳定性计算………………………………………………………………………3 2.7 螺杆结构………………………………………………………………………4 2.8 轴端挡圈………………………………………………………………………53.螺母设计与计算……………………………………………………………………5 3.1 螺母材料的选择…………………………………………………………………5 3.2 确定螺母实际高度及螺纹实际工作圈数………………………………………5 3.3 校核螺纹牙强度…………………………………………………………………5 3.4 螺母凸缘根部弯曲强度计算……………………………………………………6 3.5 螺母与底座孔配合………………………………………………………………74.托杯设计与计算……………………………………………………………………75.手柄设计与计算……………………………………………………………………8 5.1 手柄材料…………………………………………………………………………8 5.2 手柄长度……………………………………………………………………… 8 5.3 手柄直径……………………………………………………………………… 96.底座设计与计算…………………………………………………………………9设计内容计算及说明结果1.设计要求2.螺杆的设计与计算 2.1 螺杆材料的选择2.2 螺杆螺纹类型的选择2.3 确定螺杆直径最 大 起 重 量F=33 kN最大 起 重 高 度S=180 mm由于千斤顶的的最大载荷 F=33kN,低速运行，按表5-11【1】螺杆材料选 45 钢，并采纳调质处理。 按表 5-1【1】，选梯形螺纹，牙型为等腰梯形，牙形角=30º。梯形螺纹的内、外螺纹以锥面贴紧，不易松动；工艺性好，牙根...
