无线电能传输装置的设计本科学位论文

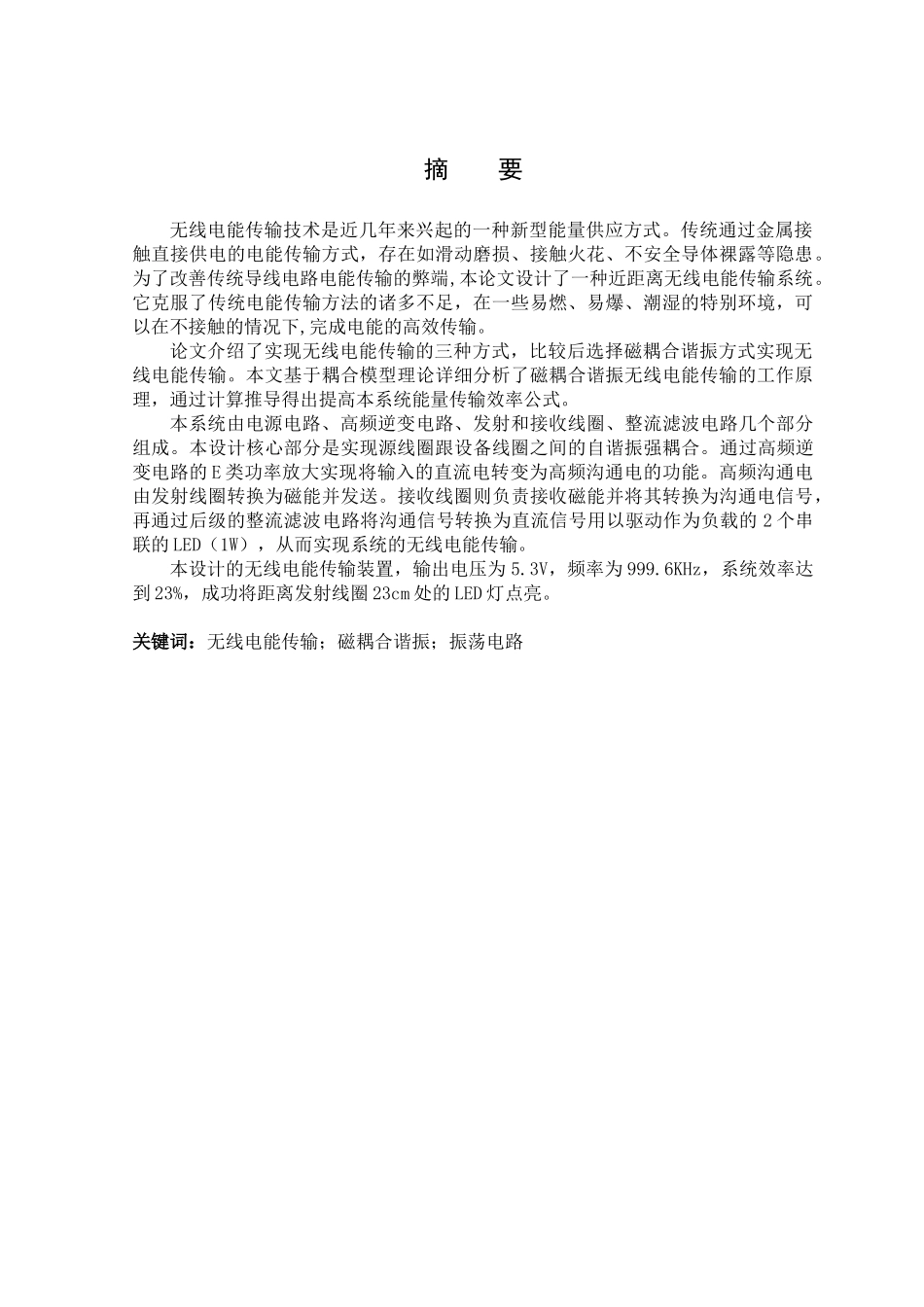

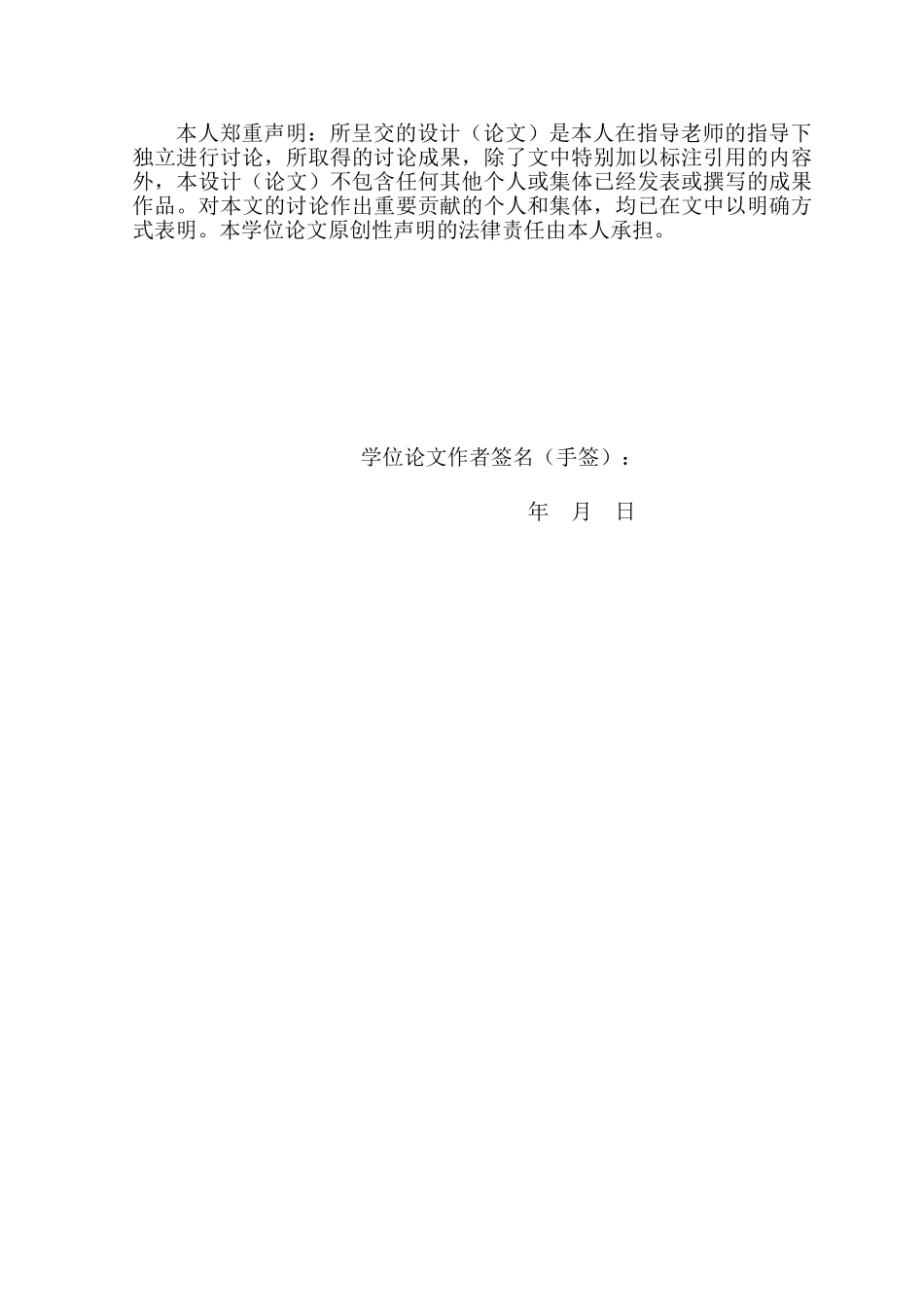

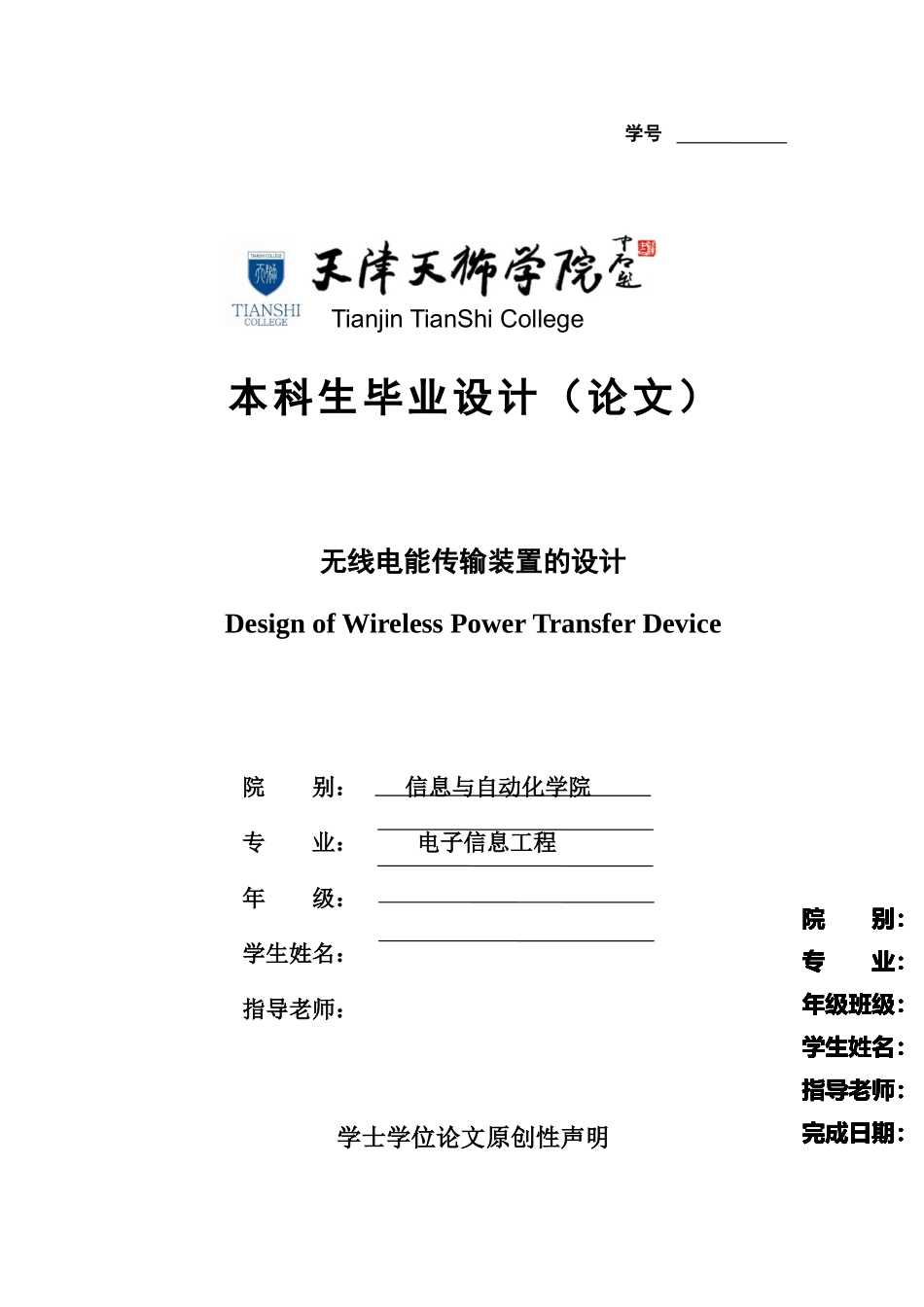

学号 本科生毕业设计（论文）无线电能传输装置的设计Design of Wireless Power Transfer Device学士学位论文原创性声明院 别：专 业：年级班级：学生姓名：指导老师：完成日期：院 别：专 业：年级班级：学生姓名：指导老师：完成日期：院 别：专 业：年级班级：学生姓名：指导老师：完成日期：院 别：专 业：年级班级：学生姓名：指导老师：完成日期：院 别：专 业：年级班级：学生姓名：指导老师：完成日期：院 别： 信息与自动化学院专 业： 电子信息工程年 级： 学生姓名： 指导老师： Tianjin TianShi College本人郑重声明：所呈交的设计（论文）是本人在指导老师的指导下独立进行讨论，所取得的讨论成果，除了文中特别加以标注引用的内容外，本设计（论文）不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的讨论作出重要贡献的个人和集体，均已在文中以明确方式表明。本学位论文原创性声明的法律责任由本人承担。学位论文作者签名（手签）： 年 月 日摘 要无线电能传输技术是近几年来兴起的一种新型能量供应方式。传统通过金属接触直接供电的电能传输方式，存在如滑动磨损、接触火花、不安全导体裸露等隐患。为了改善传统导线电路电能传输的弊端,本论文设计了一种近距离无线电能传输系统。它克服了传统电能传输方法的诸多不足，在一些易燃、易爆、潮湿的特别环境，可以在不接触的情况下,完成电能的高效传输。论文介绍了实现无线电能传输的三种方式，比较后选择磁耦合谐振方式实现无线电能传输。本文基于耦合模型理论详细分析了磁耦合谐振无线电能传输的工作原理，通过计算推导得出提高本系统能量传输效率公式。本系统由电源电路、高频逆变电路、发射和接收线圈、整流滤波电路几个部分组成。本设计核心部分是实现源线圈跟设备线圈之间的自谐振强耦合。通过高频逆变电路的 E 类功率放大实现将输入的直流电转变为高频沟通电的功能。高频沟通电由发射线圈转换为磁能并发送。接收线圈则负责接收磁能并将其转换为沟通电信号，再通过后级的整流滤波电路将沟通信号转换为直流信号用以驱动作为负载的 2 个串联的 LED（1W），从而实现系统的无线电能传输。本设计的无线电能传输装置，输出电压为 5.3V，频率为 999.6KHz，系统效率达到 23%，成功将距离发射线圈 23cm 处的 LED 灯点亮。关键词：无线电能传输；磁耦合谐振；振荡电路ABSTRACTWireless power transmission technology in recent...
