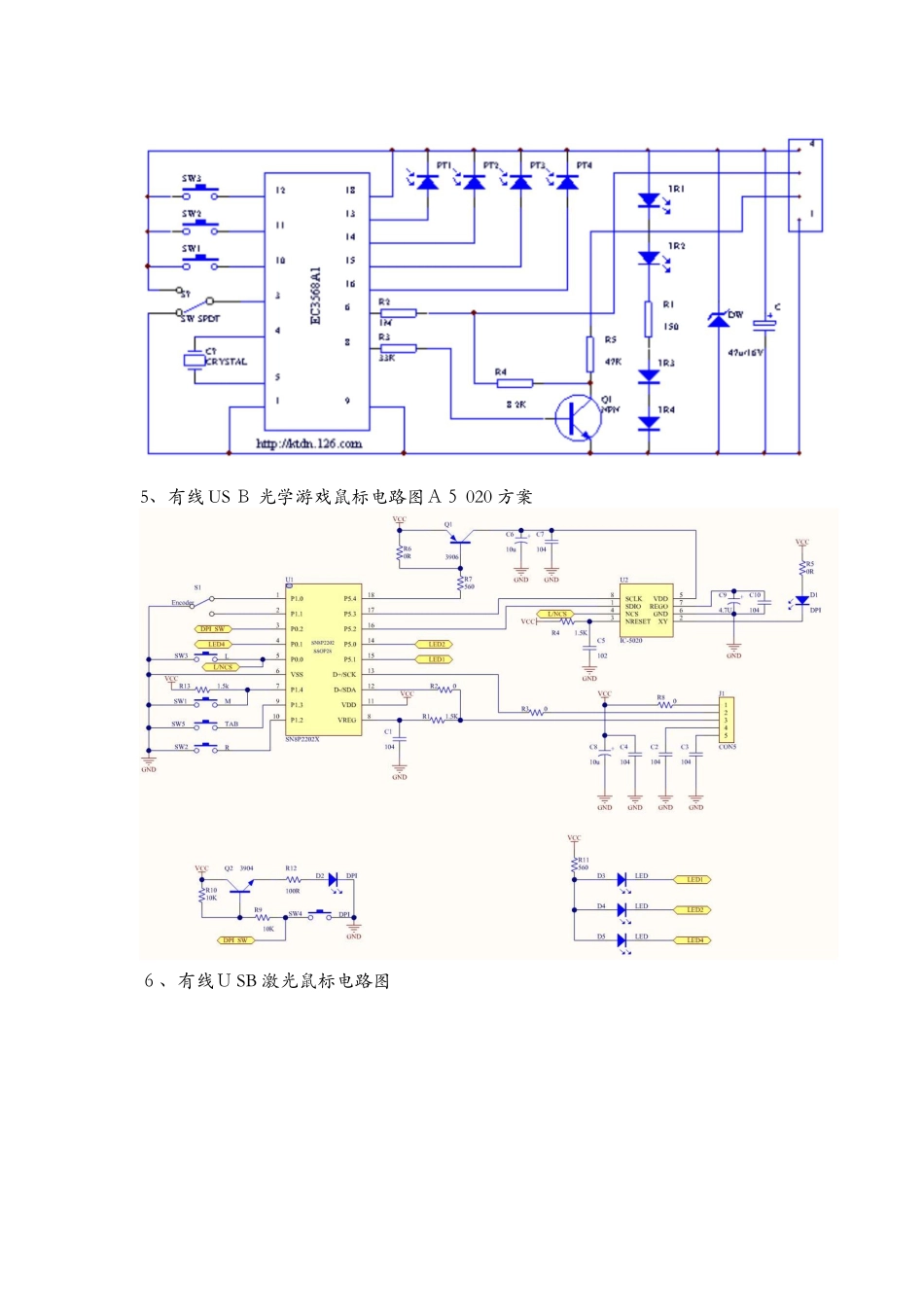

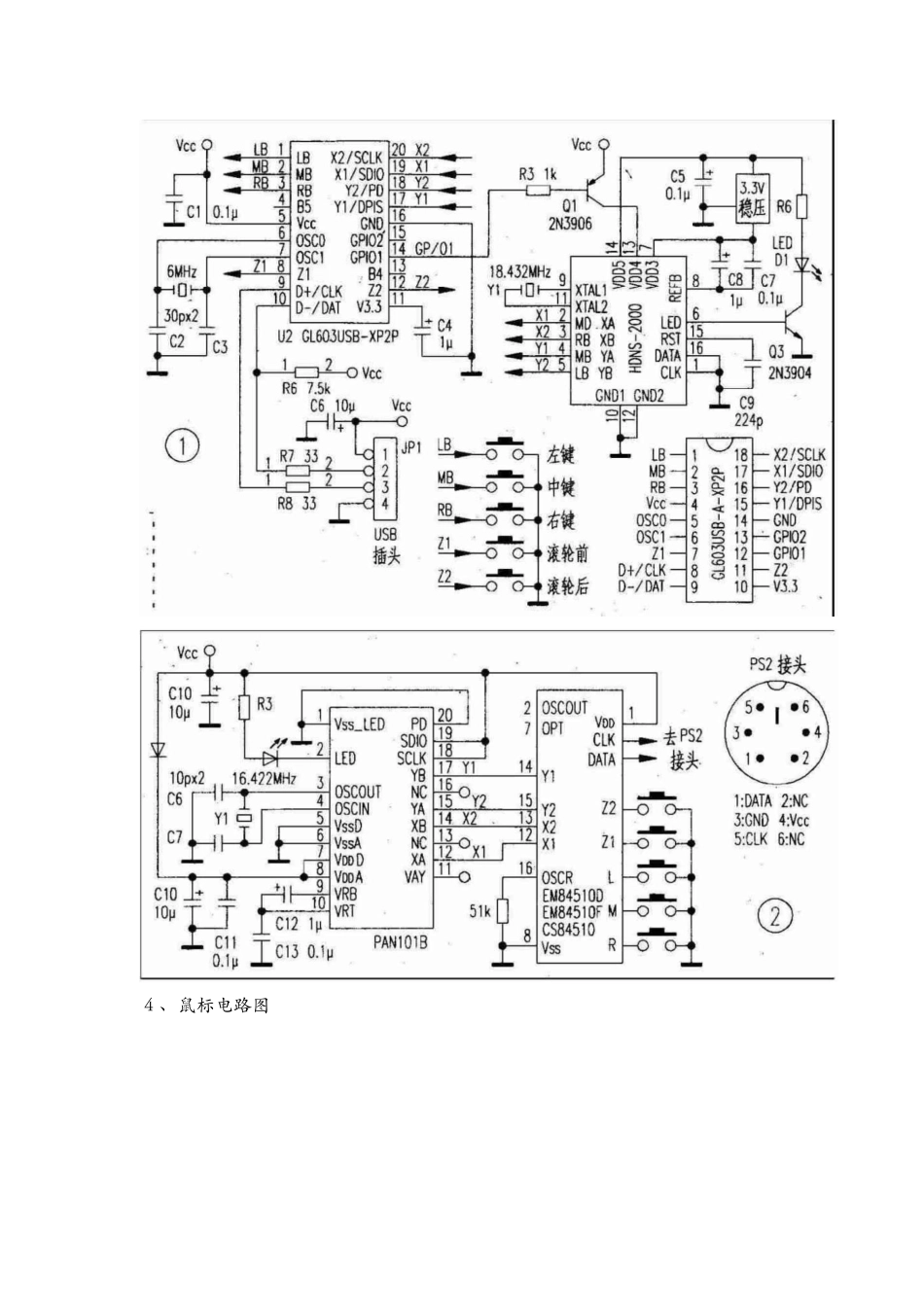

几种鼠标电路图1、USB 接口鼠标电路图2、电脑无线鼠标电路图3、光电鼠标电路图４、鼠标电路图5、有线 US Ｂ 光学游戏鼠标电路图Ａ５ 020 方案６、有线Ｕ SB 激光鼠标电路图７、3 键 U ＳＢ 有线激光游戏鼠标电路图 A ７ 5 ５ 0+CY6 ３ 743 方案８、自制无线鼠标电路图光电鼠标电路图１、两款光电鼠标电路光电鼠标电路一般由两片集成电路与外围元件组成。一片稍大得就就是Ｓ 感光集成电路另一片一般为鼠标专用集成电路。Ｃ MOS 感光芯片通过检测光电部件因鼠标移动产生得光线变化而得到位置信号,送到鼠标专用集成电路 得 X、Y 输入端。而鼠标专用集成电路再检测左、右按键,滚轮键及滚轮前后转到等信息随着 CLK 时钟信号一起传输给计算机得PS ２ 或 USB 端口。U ＳＢ 光电鼠标电路图①为使用Ｇ L ６０ 3 - USB 鼠标集成电路芯片和 H2 ０ 00(400C ＰＩ、每秒 1500描) 光电感应芯片得 USB 光电鼠标电路图。P Ｓ 2 接口鼠标电路图②为使用 PAN １ 01 － 208 (80 ０ CP Ｉ 光学分辨率,200 ０ 次扫描/ 秒) 光电感应芯片和 84 ５ 1 ０ 系列鼠标集成电路芯片得Ｐ S2 接口光电鼠标电路。2、光电鼠标原理与电路图传统光学鼠标得工作原理传统光学鼠标工作原理示意图光学跟踪引擎部分横界面示意图 光学鼠标主要由四部分得核心组件构成,分别就就是发光二极管、透镜组件、光学引擎(Optica ｌ Engi ｎｅ)以及控制芯片组成。 光学鼠标通过底部得LED灯,灯光以３ 0 度角射向桌面,照射出粗糙得表面所产生得阴影,然后再通过平面得折射透过另外一块透镜反馈到传感器上。 当鼠标移动得时候,成像传感器录得连续得图案,然后通过“数字信号处理器”P)对每张图片得前后对比分析处理,以推断鼠标移动得方向以及位移,从而得出鼠标方向得移动数值。再通过 S ＰＩ传给鼠标得微型控制单元(Micro Ｃ ontro ｌ le ｒ 鼠标得处理器对这些数值处理之后,传给电脑主机。传统得光电鼠标采样频率约为r ａ mes/s ｅ c(帧/秒),也就就就是说她在一秒钟内只能采集和处理 300 ０张图像。 根据上面所讲述得光学鼠标工作原理,我们可以了解到,影响鼠标性能得主要因素有哪些。第一,成像传感器。成像得质量高低,直接影响下面得数据得进一步加工处理。第二,D ＳＰ处理器。DSP 处理器输出得 x,y 轴数据流,影响鼠标得移动和定位性能。第三,SPI 于Ｍ C Ｕ 之间得配合。数据得传输具有一定得时间周...
