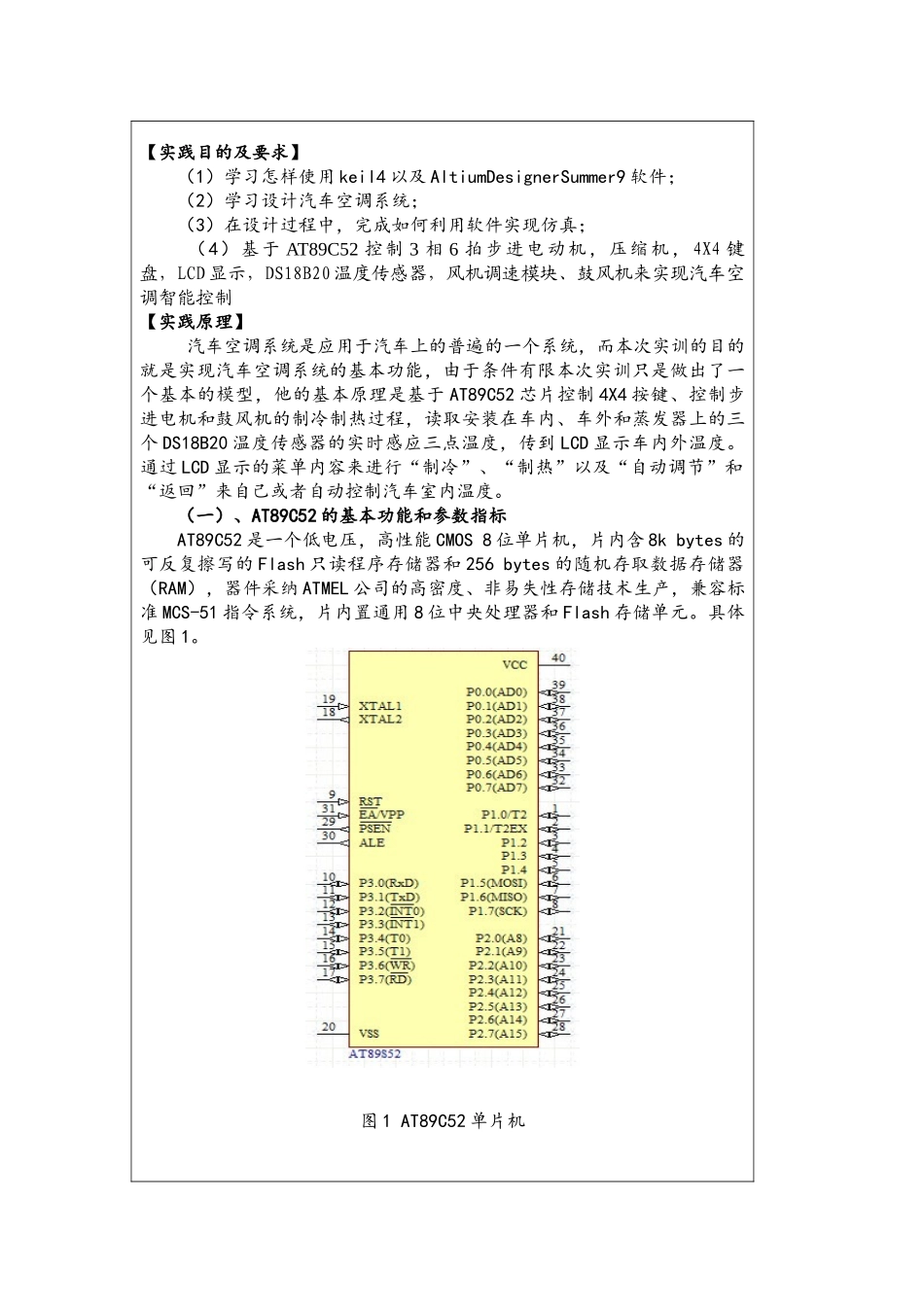

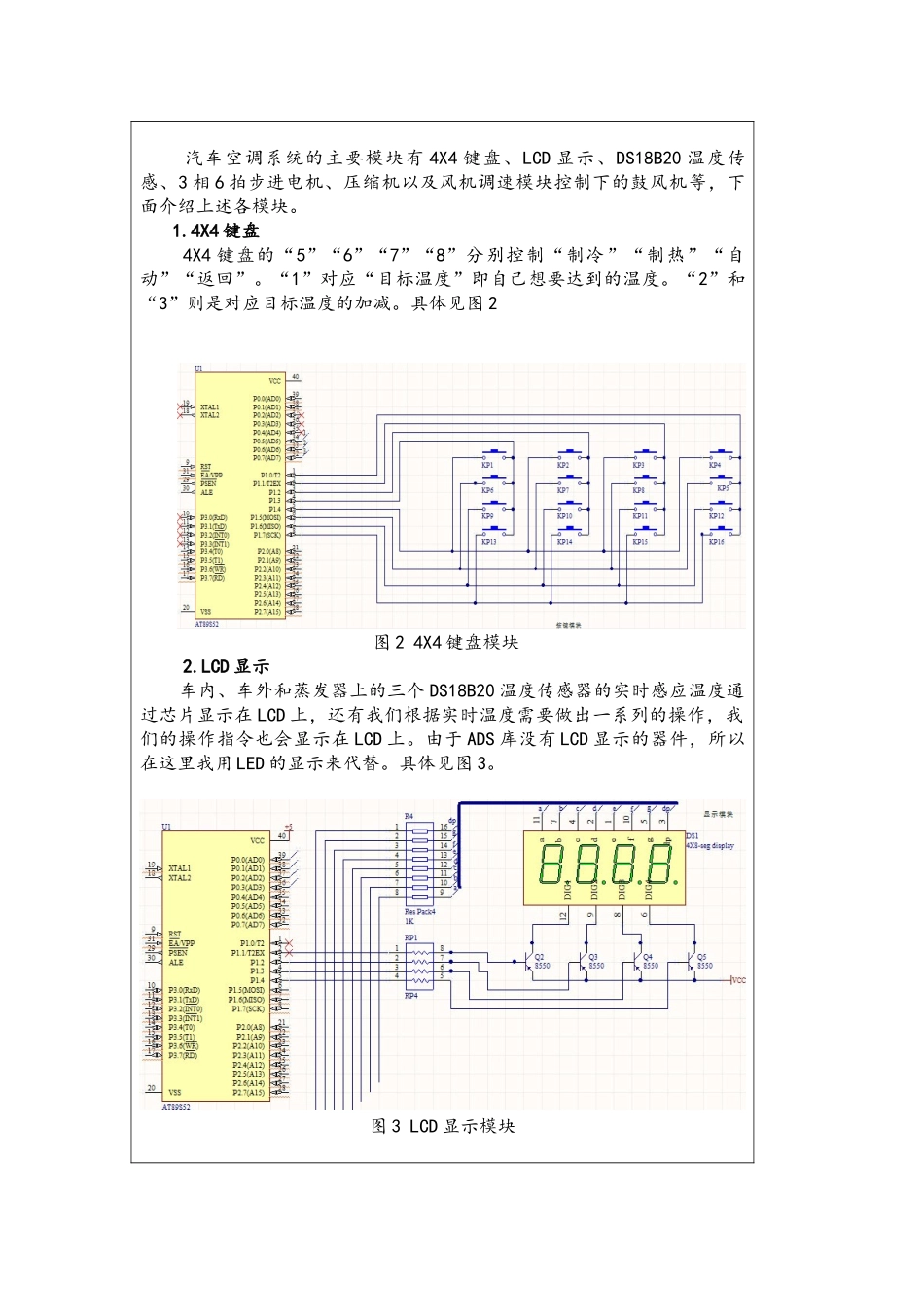

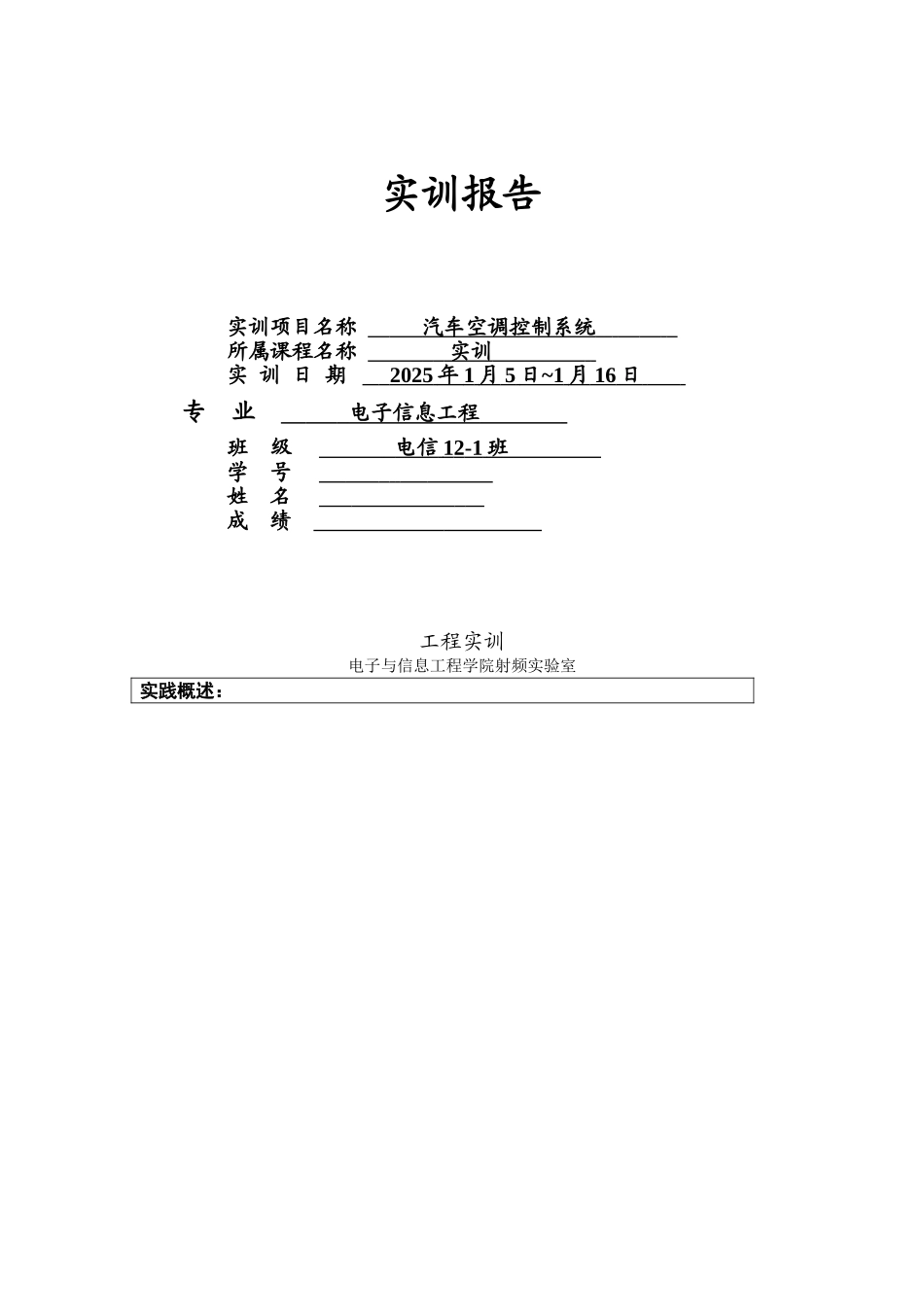

实训报告实训项目名称 汽车空调控制系统 所属课程名称 实训 实 训 日 期 2025 年 1 月 5 日 ~1 月 16 日 专 业 电子信息工程 班 级 电信 1 2 -1 班 学 号 姓 名 成 绩 工程实训电子与信息工程学院射频实验室实践概述：【实践目的及要求】（1）学习怎样使用 keil4 以及 AltiumDesignerSummer9 软件； （2）学习设计汽车空调系统；（3）在设计过程中，完成如何利用软件实现仿真； （4）基于 AT89C52 控制 3 相 6 拍步进电动机，压缩机，4X4 键盘，LCD 显示，DS18B20 温度传感器，风机调速模块、鼓风机来实现汽车空调智能控制【实践原理】 汽车空调系统是应用于汽车上的普遍的一个系统，而本次实训的目的就是实现汽车空调系统的基本功能，由于条件有限本次实训只是做出了一个基本的模型，他的基本原理是基于 AT89C52 芯片控制 4X4 按键、控制步进电机和鼓风机的制冷制热过程，读取安装在车内、车外和蒸发器上的三个 DS18B20 温度传感器的实时感应三点温度，传到 LCD 显示车内外温度。通过 LCD 显示的菜单内容来进行“制冷”、“制热”以及“自动调节”和“返回”来自己或者自动控制汽车室内温度。 （一）、AT89C52 的基本功能和参数指标 AT89C52 是一个低电压，高性能 CMOS 8 位单片机，片内含 8k bytes 的可反复擦写的 Flash 只读程序存储器和 256 bytes 的随机存取数据存储器（RAM），器件采纳 ATMEL 公司的高密度、非易失性存储技术生产，兼容标准 MCS-51 指令系统，片内置通用 8 位中央处理器和 Flash 存储单元。具体见图 1。图 1 AT89C52 单片机 汽车空调系统的主要模块有 4X4 键盘、LCD 显示、DS18B20 温度传感、3 相 6 拍步进电机、压缩机以及风机调速模块控制下的鼓风机等，下面介绍上述各模块。1.4X4 键盘 4X4 键盘的“5”“6”“7”“8”分别控制“制冷”“制热”“自动”“返回”。“1”对应“目标温度”即自己想要达到的温度。“2”和“3”则是对应目标温度的加减。具体见图 2 图 2 4X4 键盘模块 2.LCD 显示 车内、车外和蒸发器上的三个 DS18B20 温度传感器的实时感应温度通过芯片显示在 LCD 上，还有我们根据实时温度需要做出一系列的操作，我们的操作指令也会显示在 LCD 上。由于 ADS 库没有 LCD 显示的器件，所以在这里我用 LED 的显示来代替。具体见图 3。图 3 LCD 显示模块 3.DS18B20 温度传感器我们...
