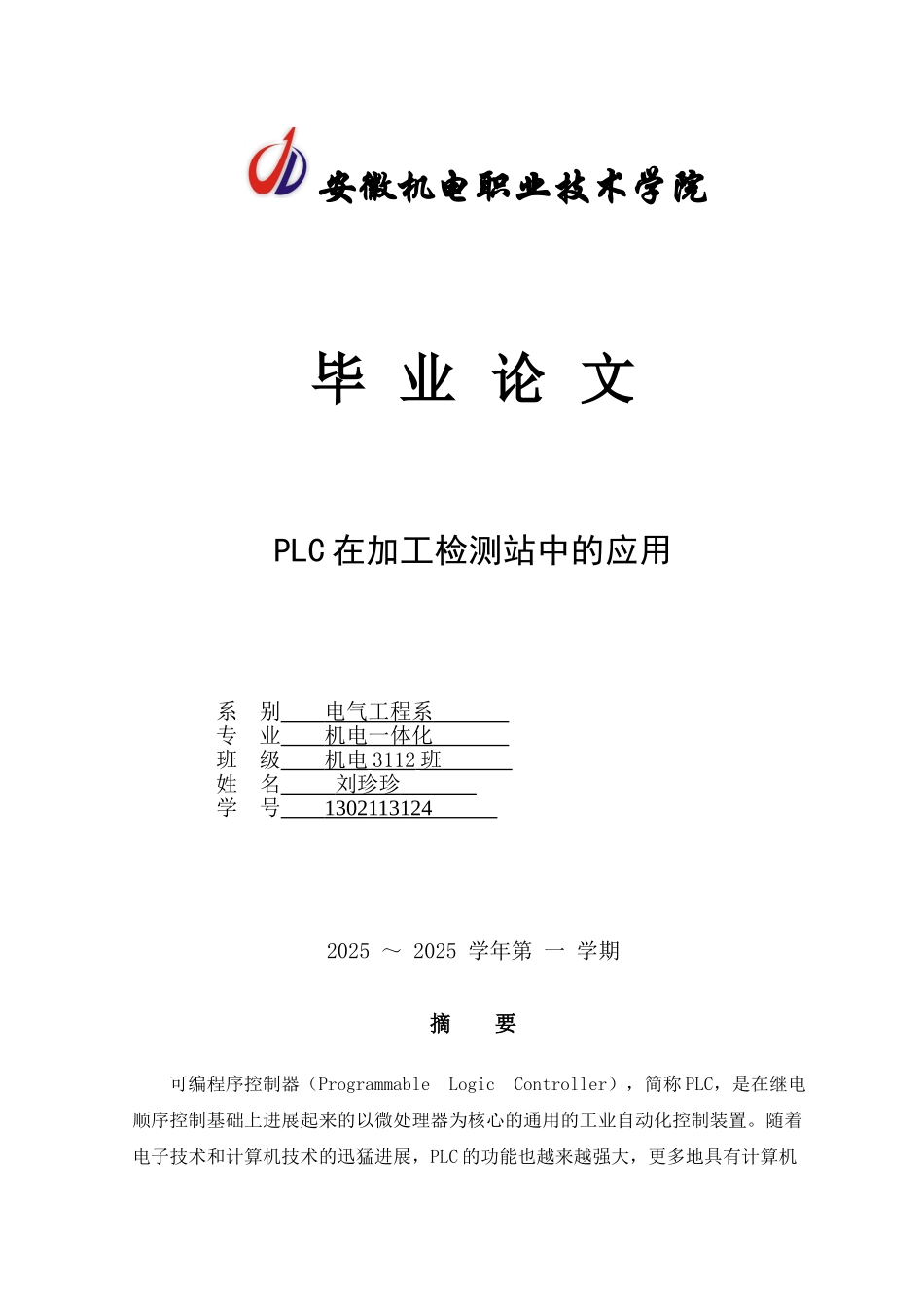

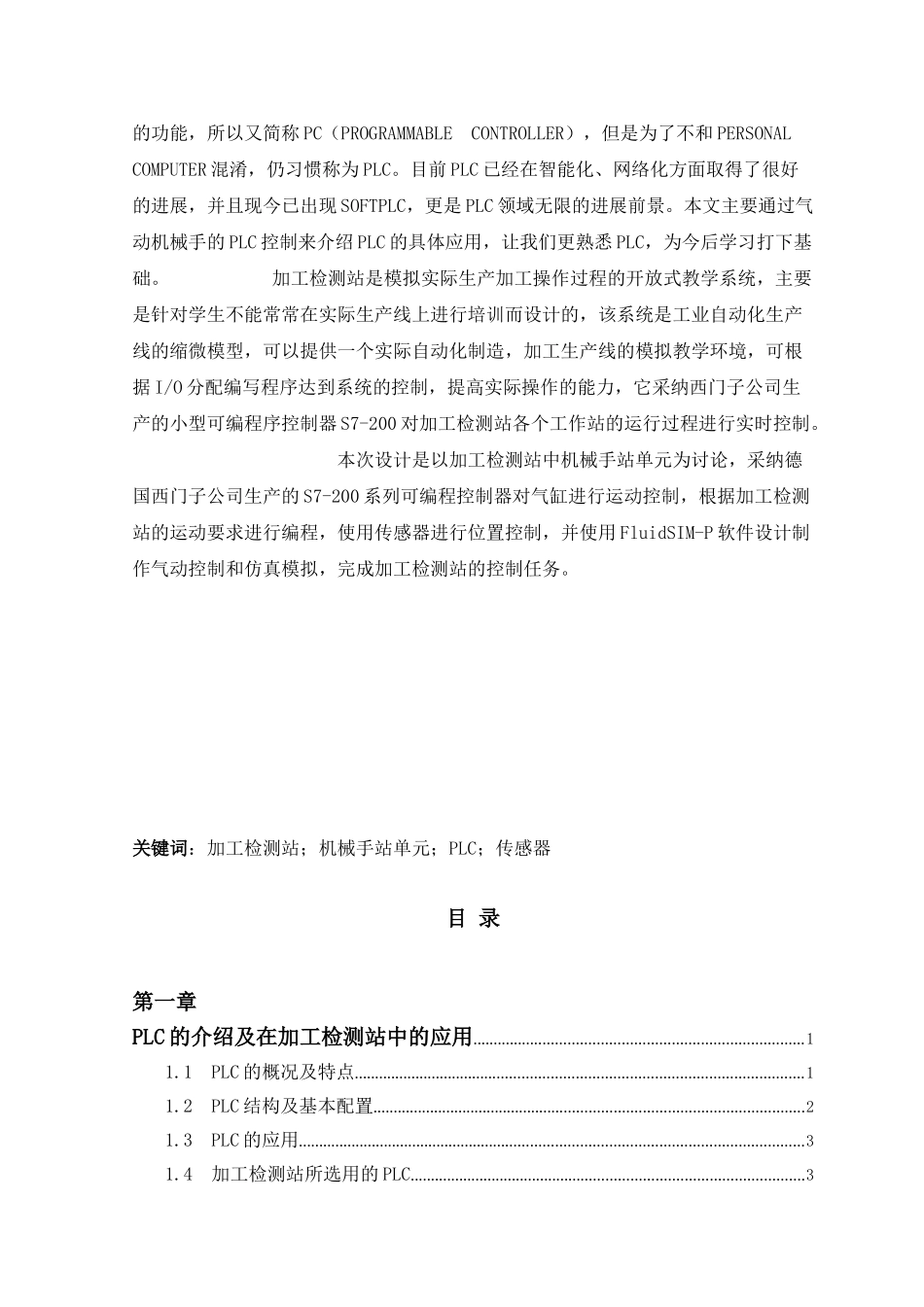

安徽机电职业技术学院毕 业 论 文PLC 在加工检测站中的应用系 别 电气工程系 专 业 机电一体化 班 级 机电 3112 班 姓 名 刘珍珍 学 号 1302113124 2025 ～ 2025 学年第 一 学期摘 要可编程序控制器（Programmable Logic Controller），简称 PLC，是在继电顺序控制基础上进展起来的以微处理器为核心的通用的工业自动化控制装置。随着电子技术和计算机技术的迅猛进展，PLC 的功能也越来越强大，更多地具有计算机的功能，所以又简称 PC（PROGRAMMABLE CONTROLLER），但是为了不和 PERSONAL COMPUTER 混淆，仍习惯称为 PLC。目前 PLC 已经在智能化、网络化方面取得了很好的进展，并且现今已出现 SOFTPLC，更是 PLC 领域无限的进展前景。本文主要通过气动机械手的 PLC 控制来介绍 PLC 的具体应用，让我们更熟悉 PLC，为今后学习打下基础。 加工检测站是模拟实际生产加工操作过程的开放式教学系统，主要是针对学生不能常常在实际生产线上进行培训而设计的，该系统是工业自动化生产线的缩微模型，可以提供一个实际自动化制造，加工生产线的模拟教学环境，可根据 I/O 分配编写程序达到系统的控制，提高实际操作的能力，它采纳西门子公司生产的小型可编程序控制器 S7-200 对加工检测站各个工作站的运行过程进行实时控制。 本次设计是以加工检测站中机械手站单元为讨论，采纳德国西门子公司生产的 S7-200 系列可编程控制器对气缸进行运动控制，根据加工检测站的运动要求进行编程，使用传感器进行位置控制，并使用 FluidSIM-P 软件设计制作气动控制和仿真模拟，完成加工检测站的控制任务。 关键词：加工检测站；机械手站单元；PLC；传感器目 录第一章 PLC 的介绍及在加工检测站中的应用................................................................................11.1 PLC 的概况及特点.............................................................................................................11.2 PLC 结构及基本配置.........................................................................................................21.3 PLC 的应用...........................................................................................................................31.4 加工检测站所选用的 PLC.........................................................
