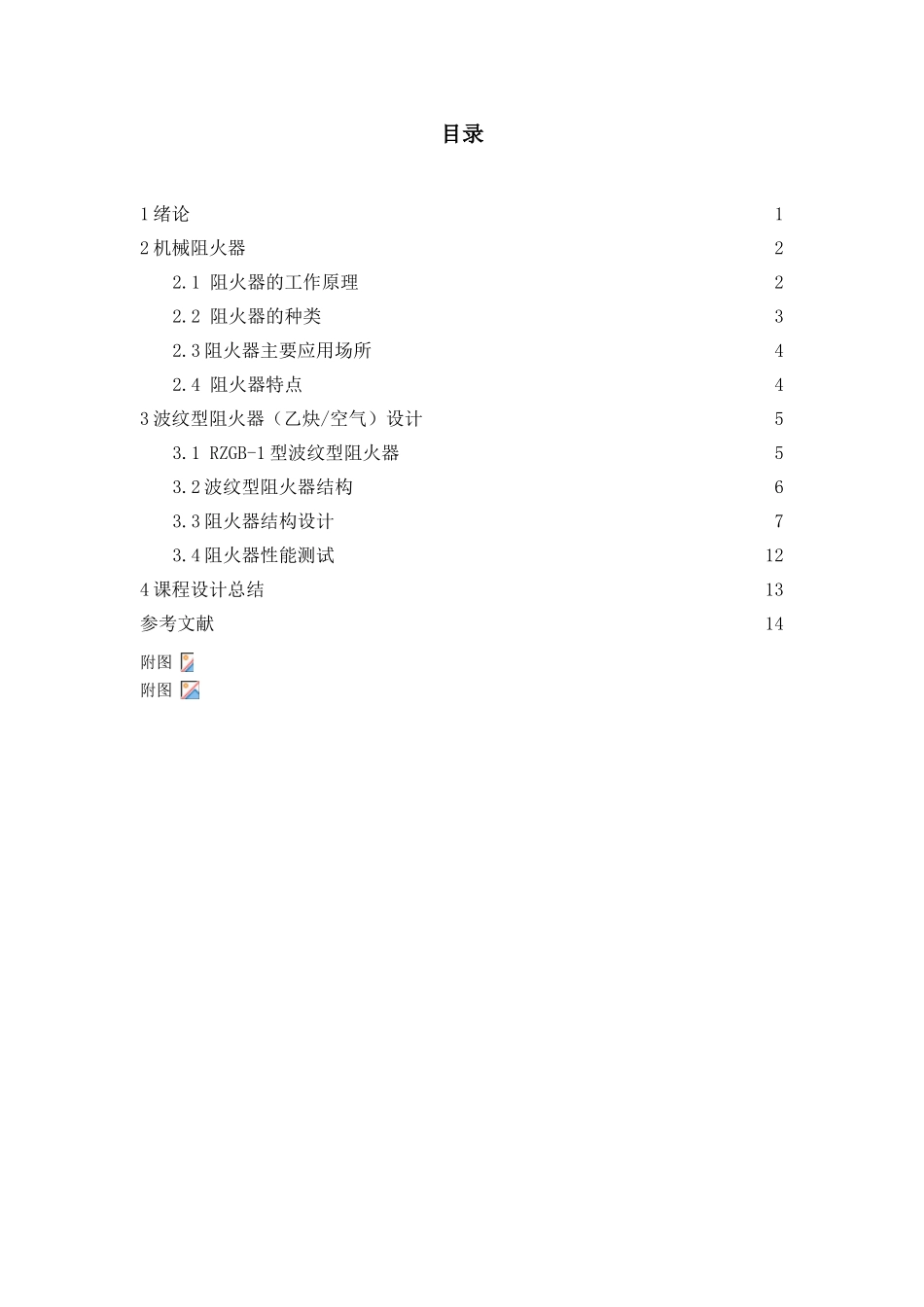

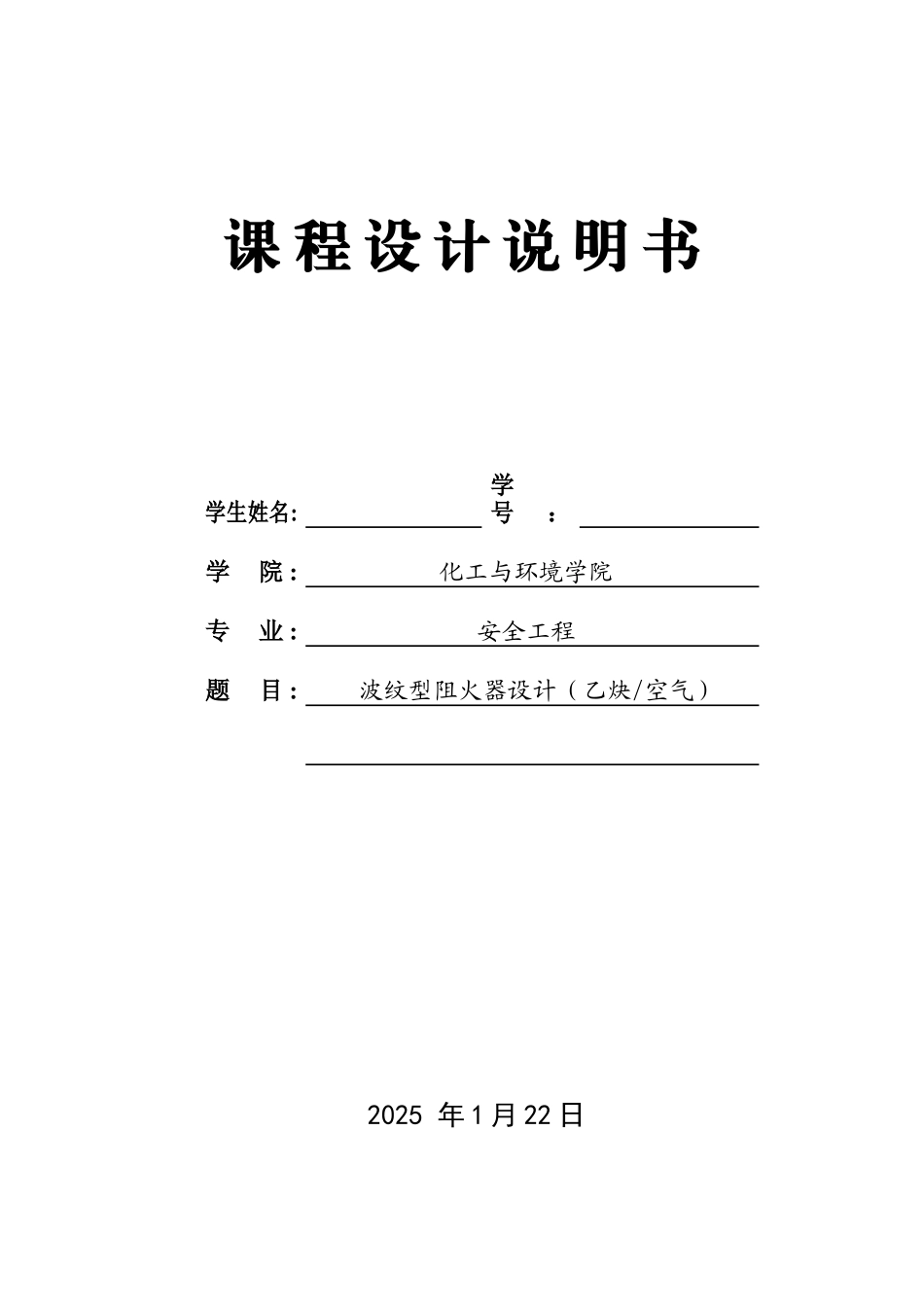

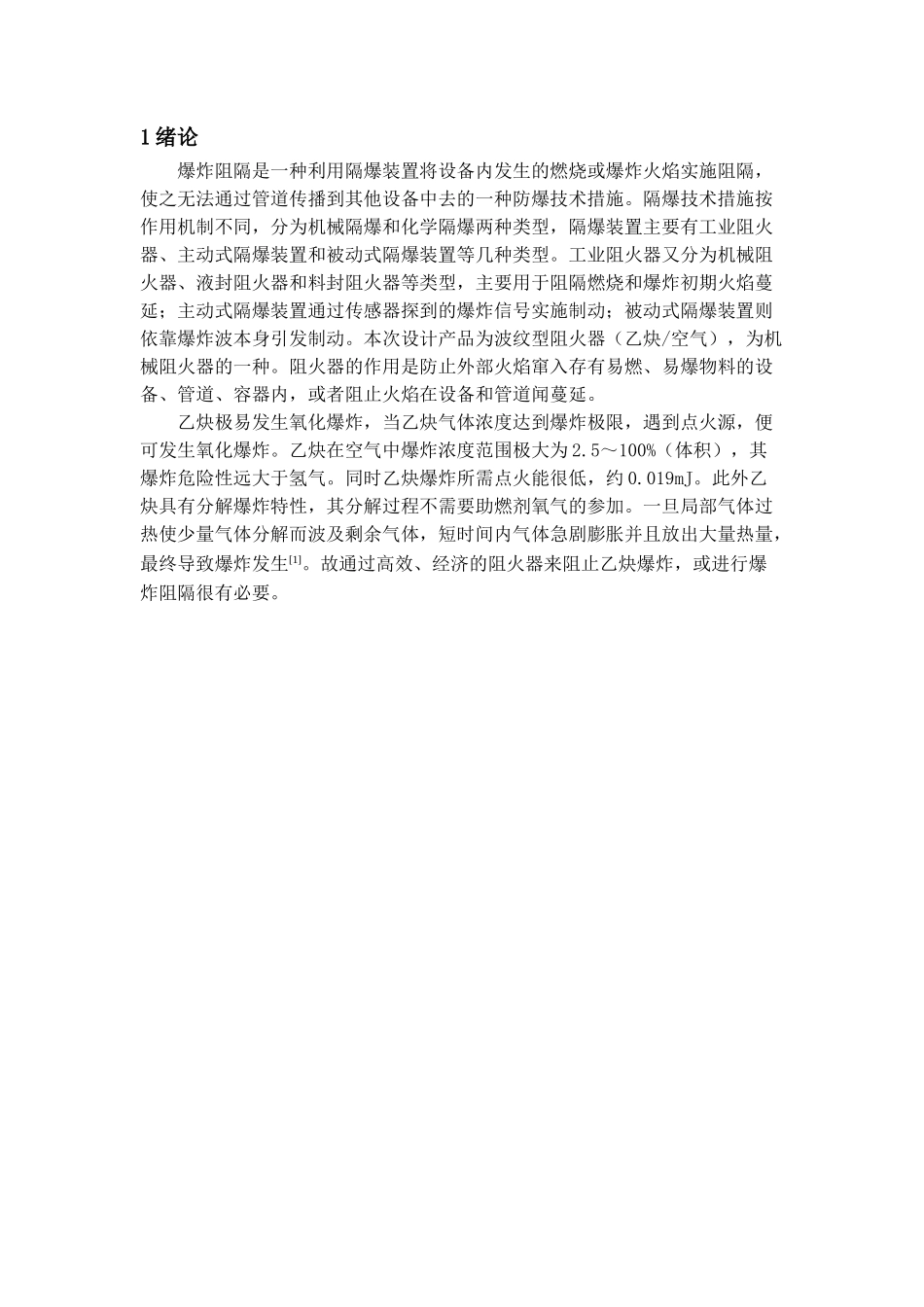

课 程 设 计 说 明 书 学生姓名: 学 号：学 院 :化工与环境学院 专 业 :安全工程 题 目 : 波纹型阻火器设计（乙炔/空气） 2025 年 1 月 22 日目录1 绪论12 机械阻火器22.1 阻火器的工作原理22.2 阻火器的种类32.3 阻火器主要应用场所42.4 阻火器特点43 波纹型阻火器（乙炔/空气）设计53.1 RZGB-1 型波纹型阻火器53.2 波纹型阻火器结构63.3 阻火器结构设计73.4 阻火器性能测试124 课程设计总结13参考文献14附图 附图 1 绪论爆炸阻隔是一种利用隔爆装置将设备内发生的燃烧或爆炸火焰实施阻隔，使之无法通过管道传播到其他设备中去的一种防爆技术措施。隔爆技术措施按作用机制不同，分为机械隔爆和化学隔爆两种类型，隔爆装置主要有工业阻火器、主动式隔爆装置和被动式隔爆装置等几种类型。工业阻火器又分为机械阻火器、液封阻火器和料封阻火器等类型，主要用于阻隔燃烧和爆炸初期火焰蔓延；主动式隔爆装置通过传感器探到的爆炸信号实施制动；被动式隔爆装置则依靠爆炸波本身引发制动。本次设计产品为波纹型阻火器（乙炔/空气），为机械阻火器的一种。阻火器的作用是防止外部火焰窜入存有易燃、易爆物料的设备、管道、容器内，或者阻止火焰在设备和管道闻蔓延。乙炔极易发生氧化爆炸，当乙炔气体浓度达到爆炸极限，遇到点火源，便可发生氧化爆炸。乙炔在空气中爆炸浓度范围极大为 2.5～100%（体积），其爆炸危险性远大于氢气。同时乙炔爆炸所需点火能很低，约 0.019mJ。此外乙炔具有分解爆炸特性，其分解过程不需要助燃剂氧气的参加。一旦局部气体过热使少量气体分解而波及剩余气体，短时间内气体急剧膨胀并且放出大量热量，最终导致爆炸发生[1]。故通过高效、经济的阻火器来阻止乙炔爆炸，或进行爆炸阻隔很有必要。2 机械阻火器2.1 阻火器的工作原理关于阻火器的工作原理，目前主要有两种观点：一种是基于传热作用；一是器壁效应。 （1）传热作用 阻火器能够阻止火焰传播并迫使火焰熄灭。燃烧所需要的必要条件之一就是要达到一定的温度，即着火点。低于着火点，燃烧就会停止[2]。依照这一原理，只要将可燃物的温度降到着火点以下，使火焰熄灭就可以阻止火焰的蔓延。阻火器是由许多细小的空隙和通道组成。当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰流，由于通道或空隙的传热面积很大，火焰通过时立即进行热交换，温度降低极快。当火焰温度下降到一定温度时火焰便熄灭。在设计阻火器的...
