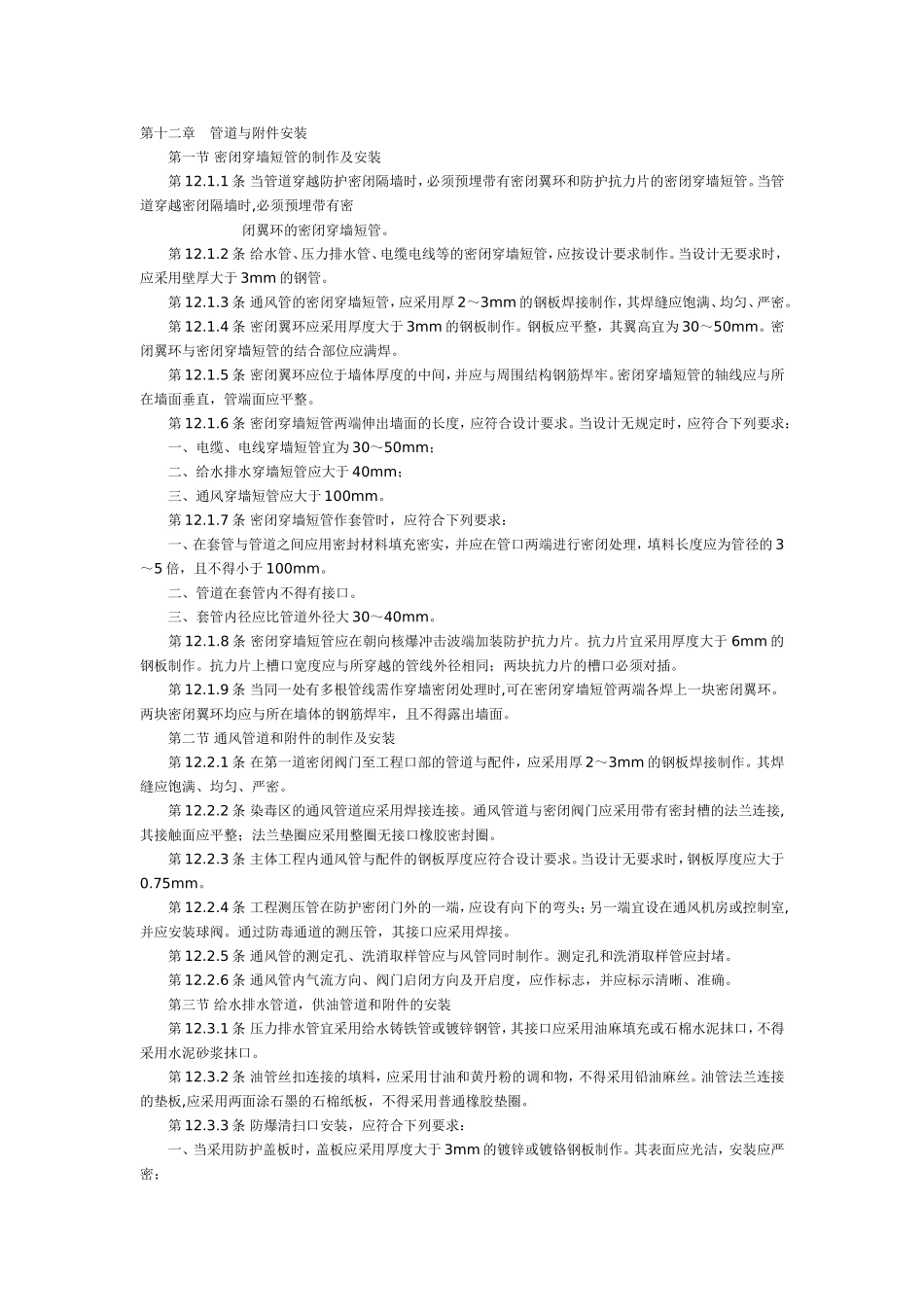

第十二章 管道与附件安装 第一节 密闭穿墙短管的制作及安装 第 12.1.1 条 当管道穿越防护密闭隔墙时，必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。当管道穿越密闭隔墙时,必须预埋带有密 闭翼环的密闭穿墙短管。 第 12.1.2 条 给水管、压力排水管、电缆电线等的密闭穿墙短管，应按设计要求制作。当设计无要求时，应采用壁厚大于 3mm 的钢管。 第 12.1.3 条 通风管的密闭穿墙短管，应采用厚 2～3mm 的钢板焊接制作，其焊缝应饱满、均匀、严密。 第 12.1.4 条 密闭翼环应采用厚度大于 3mm 的钢板制作。钢板应平整，其翼高宜为 30～50mm。密闭翼环与密闭穿墙短管的结合部位应满焊。 第 12.1.5 条 密闭翼环应位于墙体厚度的中间，并应与周围结构钢筋焊牢。密闭穿墙短管的轴线应与所在墙面垂直，管端面应平整。 第 12.1.6 条 密闭穿墙短管两端伸出墙面的长度，应符合设计要求。当设计无规定时，应符合下列要求： 一、电缆、电线穿墙短管宜为 30～50mm； 二、给水排水穿墙短管应大于 40mm； 三、通风穿墙短管应大于 100mm。 第 12.1.7 条 密闭穿墙短管作套管时，应符合下列要求： 一、在套管与管道之间应用密封材料填充密实，并应在管口两端进行密闭处理，填料长度应为管径的 3～5 倍，且不得小于 100mm。 二、管道在套管内不得有接口。 三、套管内径应比管道外径大 30～40mm。 第 12.1.8 条 密闭穿墙短管应在朝向核爆冲击波端加装防护抗力片。抗力片宜采用厚度大于 6mm 的钢板制作。抗力片上槽口宽度应与所穿越的管线外径相同；两块抗力片的槽口必须对插。 第 12.1.9 条 当同一处有多根管线需作穿墙密闭处理时,可在密闭穿墙短管两端各焊上一块密闭翼环。两块密闭翼环均应与所在墙体的钢筋焊牢，且不得露出墙面。 第二节 通风管道和附件的制作及安装 第 12.2.1 条 在第一道密闭阀门至工程口部的管道与配件，应采用厚 2～3mm 的钢板焊接制作。其焊缝应饱满、均匀、严密。 第 12.2.2 条 染毒区的通风管道应采用焊接连接。通风管道与密闭阀门应采用带有密封槽的法兰连接,其接触面应平整；法兰垫圈应采用整圈无接口橡胶密封圈。 第 12.2.3 条 主体工程内通风管与配件的钢板厚度应符合设计要求。当设计无要求时，钢板厚度应大于0.75mm。 第 12.2.4 条 工程测压管在防护密闭门外的一端，应设有向下的弯头；另一端宜设在通风机房或控制室,并应安装球阀。通过防毒通道的...
