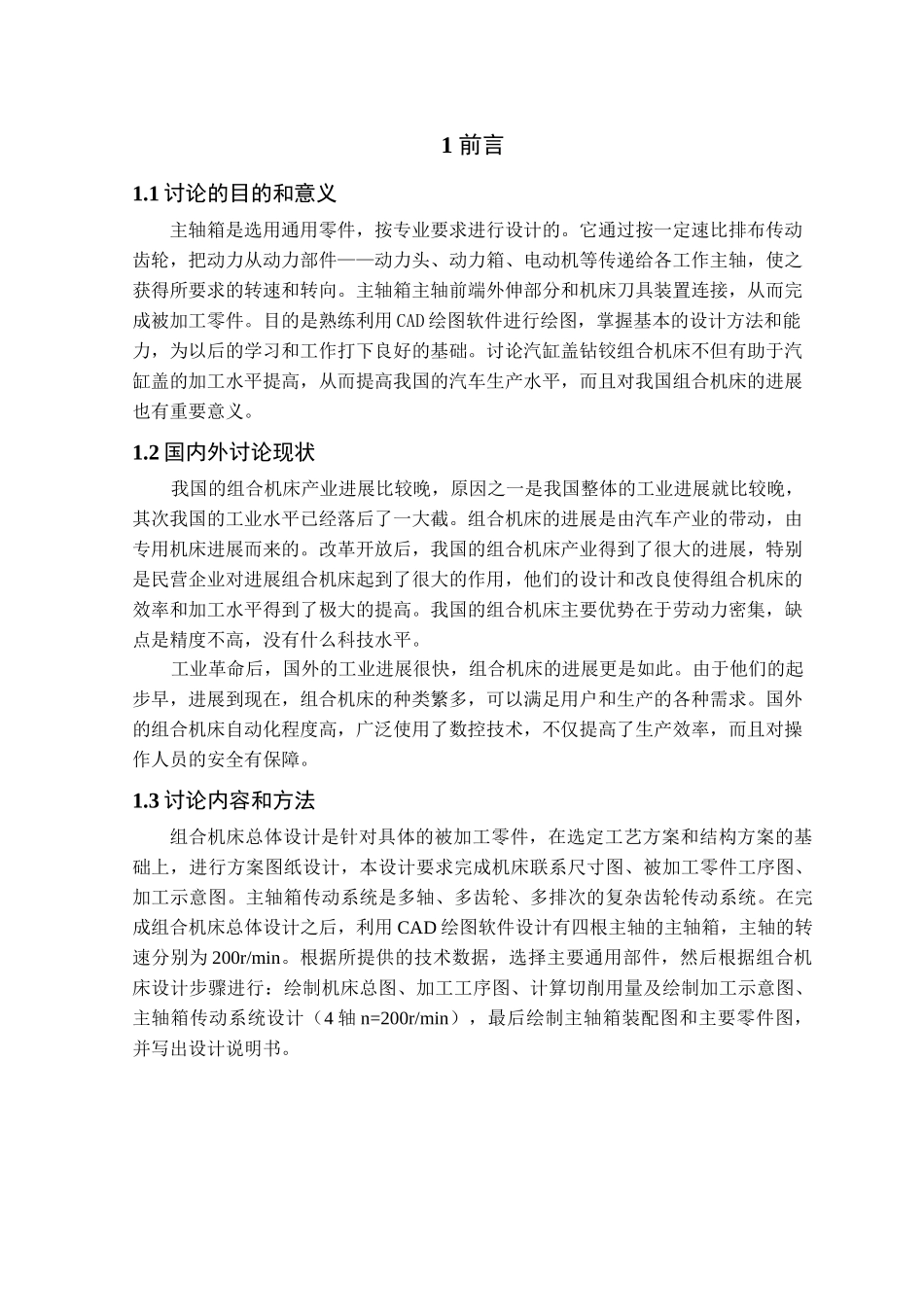

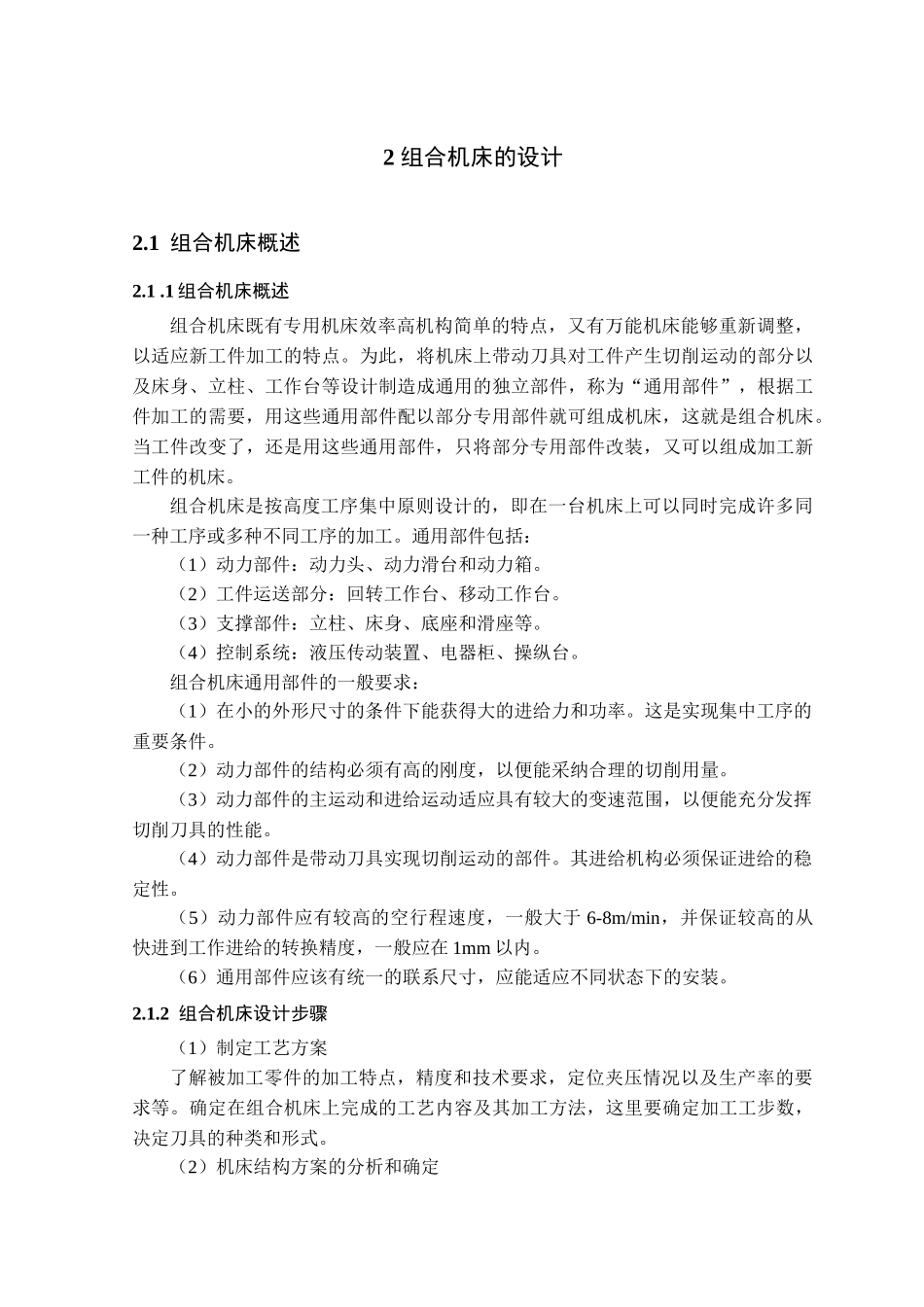

1 前言1.1 讨论的目的和意义主轴箱是选用通用零件，按专业要求进行设计的。它通过按一定速比排布传动齿轮，把动力从动力部件——动力头、动力箱、电动机等传递给各工作主轴，使之获得所要求的转速和转向。主轴箱主轴前端外伸部分和机床刀具装置连接，从而完成被加工零件。目的是熟练利用 CAD 绘图软件进行绘图，掌握基本的设计方法和能力，为以后的学习和工作打下良好的基础。讨论汽缸盖钻铰组合机床不但有助于汽缸盖的加工水平提高，从而提高我国的汽车生产水平，而且对我国组合机床的进展也有重要意义。1.2 国内外讨论现状我国的组合机床产业进展比较晚，原因之一是我国整体的工业进展就比较晚，其次我国的工业水平已经落后了一大截。组合机床的进展是由汽车产业的带动，由专用机床进展而来的。改革开放后，我国的组合机床产业得到了很大的进展，特别是民营企业对进展组合机床起到了很大的作用，他们的设计和改良使得组合机床的效率和加工水平得到了极大的提高。我国的组合机床主要优势在于劳动力密集，缺点是精度不高，没有什么科技水平。工业革命后，国外的工业进展很快，组合机床的进展更是如此。由于他们的起步早，进展到现在，组合机床的种类繁多，可以满足用户和生产的各种需求。国外的组合机床自动化程度高，广泛使用了数控技术，不仅提高了生产效率，而且对操作人员的安全有保障。1.3 讨论内容和方法组合机床总体设计是针对具体的被加工零件，在选定工艺方案和结构方案的基础上，进行方案图纸设计，本设计要求完成机床联系尺寸图、被加工零件工序图、加工示意图。主轴箱传动系统是多轴、多齿轮、多排次的复杂齿轮传动系统。在完成组合机床总体设计之后，利用 CAD 绘图软件设计有四根主轴的主轴箱，主轴的转速分别为 200r/min。根据所提供的技术数据，选择主要通用部件，然后根据组合机床设计步骤进行：绘制机床总图、加工工序图、计算切削用量及绘制加工示意图、主轴箱传动系统设计（4 轴 n=200r/min），最后绘制主轴箱装配图和主要零件图，并写出设计说明书。2 组合机床的设计2.1 组合机床概述2.1 .1 组合机床概述组合机床既有专用机床效率高机构简单的特点，又有万能机床能够重新调整，以适应新工件加工的特点。为此，将机床上带动刀具对工件产生切削运动的部分以及床身、立柱、工作台等设计制造成通用的独立部件，称为“通用部件”，根据工件加工的需要，用这些通用部件配以部分专用部件就可组成机床，这就是组合机床...
