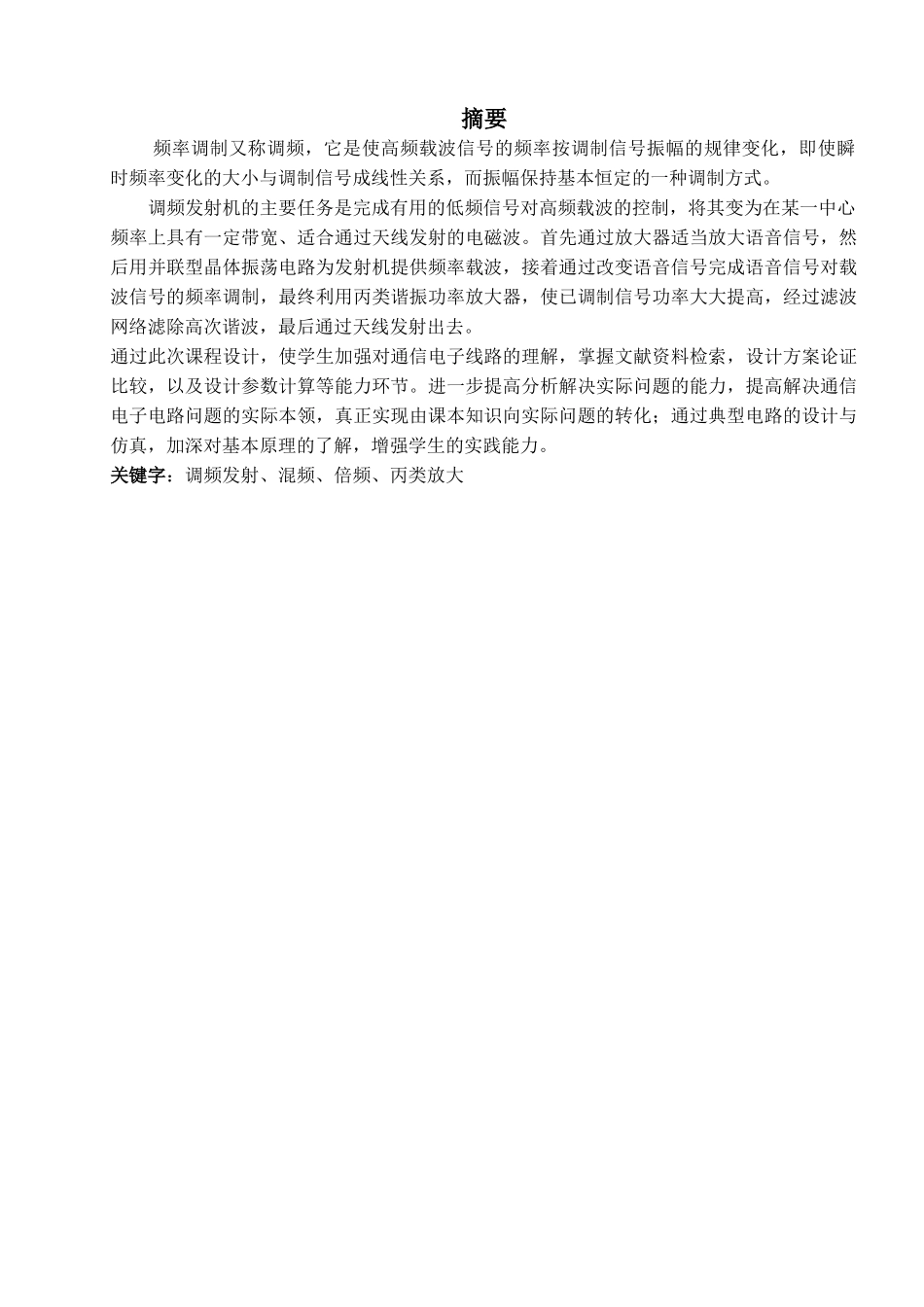

摘要 频率调制又称调频，它是使高频载波信号的频率按调制信号振幅的规律变化，即使瞬时频率变化的大小与调制信号成线性关系，而振幅保持基本恒定的一种调制方式。 调频发射机的主要任务是完成有用的低频信号对高频载波的控制，将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波。首先通过放大器适当放大语音信号，然后用并联型晶体振荡电路为发射机提供频率载波，接着通过改变语音信号完成语音信号对载波信号的频率调制，最终利用丙类谐振功率放大器，使已调制信号功率大大提高，经过滤波网络滤除高次谐波，最后通过天线发射出去。 通过此次课程设计，使学生加强对通信电子线路的理解，掌握文献资料检索，设计方案论证比较，以及设计参数计算等能力环节。进一步提高分析解决实际问题的能力，提高解决通信电子电路问题的实际本领，真正实现由课本知识向实际问题的转化；通过典型电路的设计与仿真，加深对基本原理的了解，增强学生的实践能力。关键字：调频发射、混频、倍频、丙类放大目录一、 前言....................................................................1二、系统总述.................................................................22.1 整体原理框图........................................................22.2 工作原理.............................................................22.3Multisim 简述........................................................2三、设计指标.................................................................33.1 设计任务及技术指标和要求..........................................33.2 具体设计指标........................................................33.3 内容和要求..........................................................3四、单元电路设计与仿真.....................................................44.1 晶体振荡电路........................................................44.2 晶体振荡器直接调频电路............................................54.3 二极管单平衡混频电路...............................................84.4 三极管倍频电路......................................................94.5 丙类谐振功率放大电路..............................................10五、整机电路设计图....................
