机房UPS的配电系统施工方案

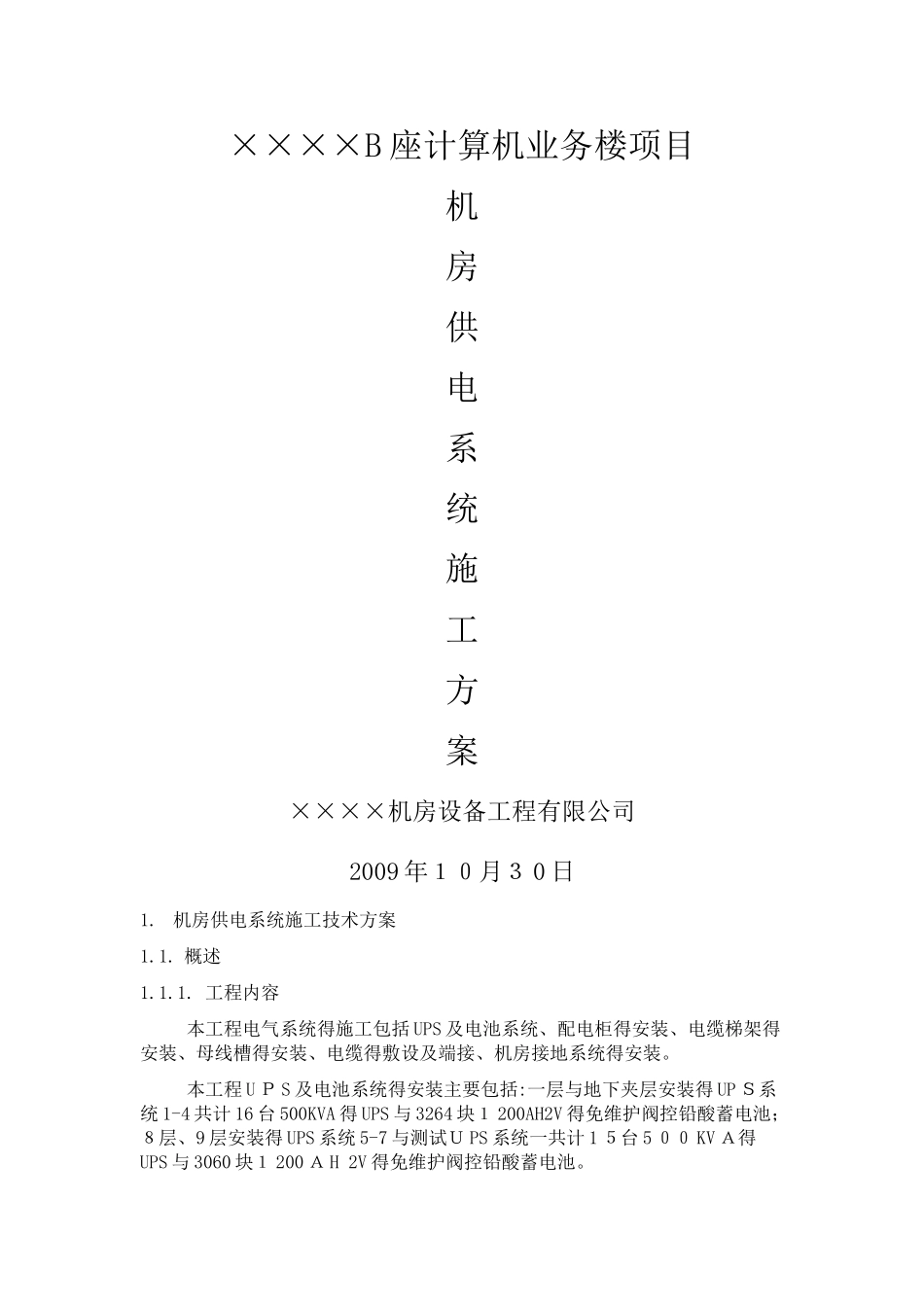

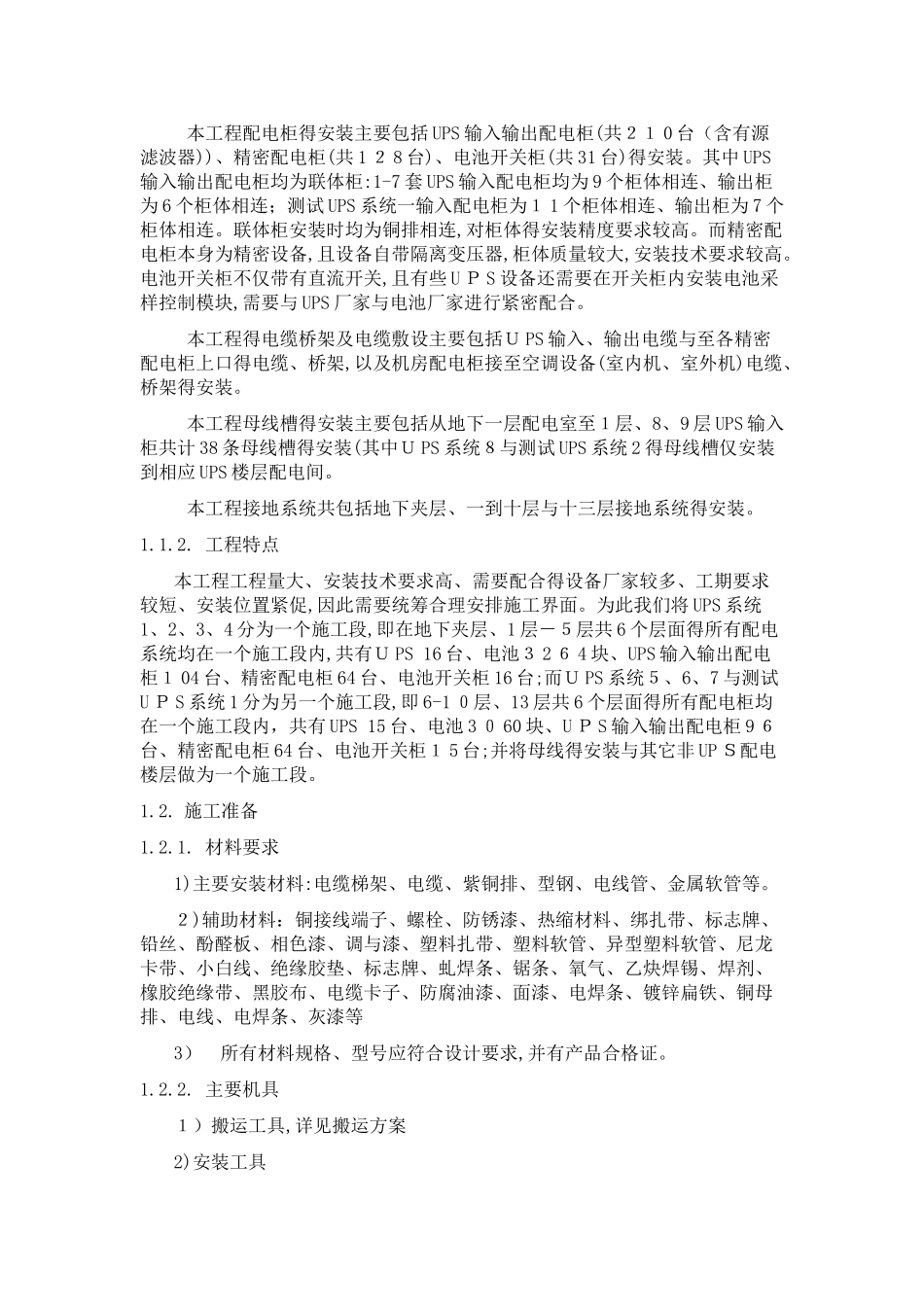

××××B 座计算机业务楼项目机房供电系统施工方案××××机房设备工程有限公司2009 年１０月３ 0 日1. 机房供电系统施工技术方案1.1. 概述1.1.1. 工程内容本工程电气系统得施工包括 UPS 及电池系统、配电柜得安装、电缆梯架得安装、母线槽得安装、电缆得敷设及端接、机房接地系统得安装。本工程 U Ｐ S 及电池系统得安装主要包括:一层与地下夹层安装得 UP Ｓ系统 1-4 共计 16 台 500KVA 得 UPS 与 3264 块１ 200AH2V 得免维护阀控铅酸蓄电池；８层、9 层安装得 UPS 系统 5-7 与测试Ｕ PS 系统一共计 1 ５台 5 ００ KV Ａ得UPS 与 3060 块１ 200 Ａ H 2V 得免维护阀控铅酸蓄电池。本工程配电柜得安装主要包括 UPS 输入输出配电柜(共２１ 0 台（含有源滤波器))、精密配电柜(共 1 ２ 8 台)、电池开关柜(共 31 台)得安装。其中 UPS输入输出配电柜均为联体柜:1-7 套 UPS 输入配电柜均为 9 个柜体相连、输出柜为 6 个柜体相连；测试 UPS 系统一输入配电柜为１ 1 个柜体相连、输出柜为 7 个柜体相连。联体柜安装时均为铜排相连,对柜体得安装精度要求较高。而精密配电柜本身为精密设备,且设备自带隔离变压器,柜体质量较大,安装技术要求较高。电池开关柜不仅带有直流开关,且有些 U Ｐ S 设备还需要在开关柜内安装电池采样控制模块,需要与 UPS 厂家与电池厂家进行紧密配合。本工程得电缆桥架及电缆敷设主要包括Ｕ PS 输入、输出电缆与至各精密配电柜上口得电缆、桥架,以及机房配电柜接至空调设备(室内机、室外机)电缆、桥架得安装。本工程母线槽得安装主要包括从地下一层配电室至１层、8、9 层 UPS 输入柜共计 38 条母线槽得安装(其中Ｕ PS 系统８与测试 UPS 系统 2 得母线槽仅安装到相应 UPS 楼层配电间。本工程接地系统共包括地下夹层、一到十层与十三层接地系统得安装。1.1.2. 工程特点本工程工程量大、安装技术要求高、需要配合得设备厂家较多、工期要求较短、安装位置紧促,因此需要统筹合理安排施工界面。为此我们将 UPS 系统1、2、3、4 分为一个施工段,即在地下夹层、1 层－５层共 6 个层面得所有配电系统均在一个施工段内,共有Ｕ PS 16 台、电池３ 2 ６ 4 块、UPS 输入输出配电柜１ 04 台、精密配电柜 64 台、电池开关柜 16 台;而Ｕ PS 系统５、6、7 与测试U Ｐ S 系统 1 分为另一个施工段,即 6-1 ０层、13 层共 ...
