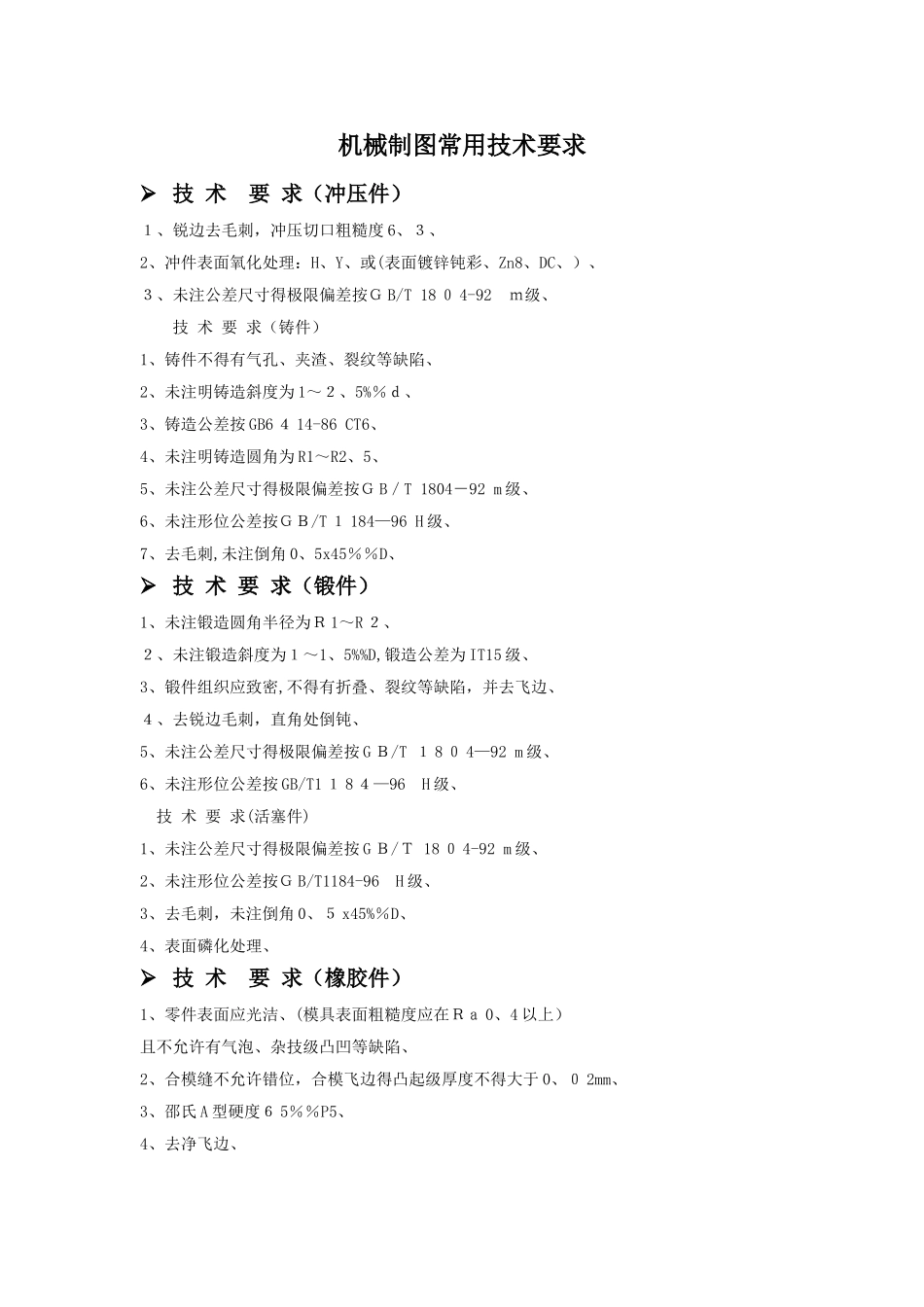

机械制图常用技术要求 技 术 要 求（冲压件）１、锐边去毛刺，冲压切口粗糙度 6、３、2、冲件表面氧化处理：H、Y、或(表面镀锌钝彩、Zn8、DC、）、３、未注公差尺寸得极限偏差按Ｇ B/T 18 ０ 4-92 ｍ级、 技 术 要 求（铸件）1、铸件不得有气孔、夹渣、裂纹等缺陷、2、未注明铸造斜度为 1～２、5%％ｄ、3、铸造公差按 GB6 ４ 14-86 CT6、4、未注明铸造圆角为 R1～R2、5、5、未注公差尺寸得极限偏差按Ｇ B／T 1804－92 m 级、6、未注形位公差按ＧＢ/T １ 184—96 H 级、7、去毛刺,未注倒角 0、5x45％％D、 技 术 要 求（锻件）1、未注锻造圆角半径为Ｒ 1～R ２、２、未注锻造斜度为１～1、5%%D,锻造公差为 IT15 级、3、锻件组织应致密,不得有折叠、裂纹等缺陷，并去飞边、４、去锐边毛刺，直角处倒钝、5、未注公差尺寸得极限偏差按 G Ｂ/T １ 8 ０ 4—92 m 级、6、未注形位公差按 GB/T1 １ 8 ４—96 H 级、 技 术 要 求(活塞件)1、未注公差尺寸得极限偏差按 G Ｂ/Ｔ 18 ０ 4-92 m 级、2、未注形位公差按Ｇ B/T1184-96 H 级、3、去毛刺，未注倒角 0、５ x45%％D、4、表面磷化处理、 技 术 要 求（橡胶件）1、零件表面应光洁、(模具表面粗糙度应在Ｒａ 0、4 以上）且不允许有气泡、杂技级凸凹等缺陷、2、合模缝不允许错位，合模飞边得凸起级厚度不得大于 0、０ 2mm、3、邵氏 A 型硬度６ 5％％P5、4、去净飞边、 技 术 要 求(塑料件）1、成形前材料应预热干燥、２、成形后制件应光整不得有扭曲变形现象、３、未注圆角为Ｒ０、5、4、外表面应光滑，其粗糙度不大于 Ra ０、４、且不得有划伤，刻痕等缺陷、5、未注尺寸公差按 GB/T １８ 04-９ 2 m 级、 技 术 要 求(弹簧件)1、旋向:左旋、2、总圈数:no=１２3、工作圈数：no＝１０4、钢丝硬度：Ｈ RC ４２~48、５、表面氧化处理：H、Y、（俗称发黑）６、单端并紧磨平、再如:假如就是整机安装后得技术要求还应该增加：整机得得性能指标，最后得喷漆要求。铸件方面得通常还要有：1、未注铸造圆角，未注拔模斜度,未注壁厚、2、时效处理。对于铸造机座还有有加工后涂防锈底漆技术要求一般概括几个方面1）图纸上得一些通用要求,如未注圆角，未注公差等2)零部件制造过程中得一些要求,例如，试验检验要求，探伤要求，封口要求清洁度要求等等。3)部件装配得要求以及主要得装配数据4）图中无法用图...
