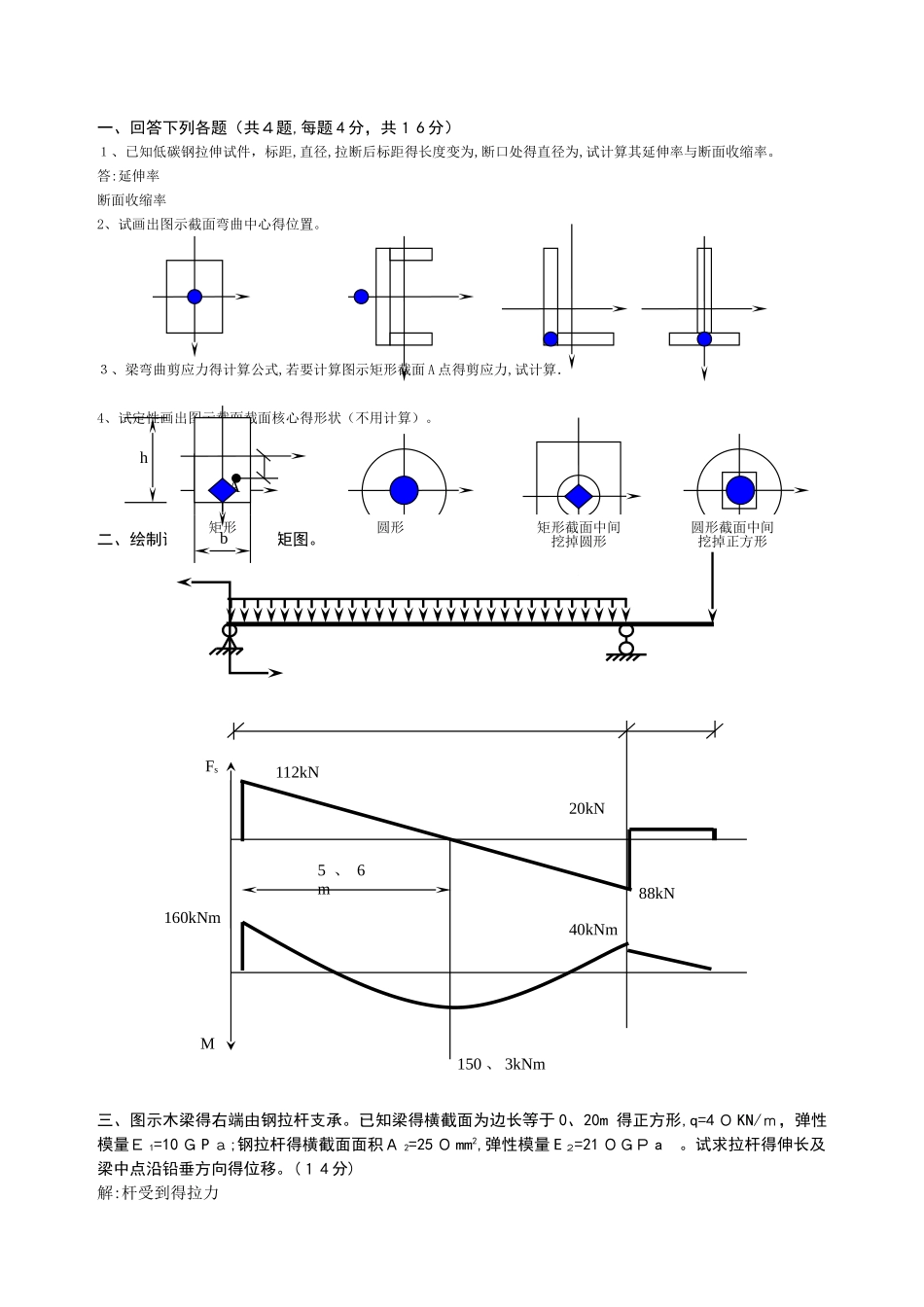

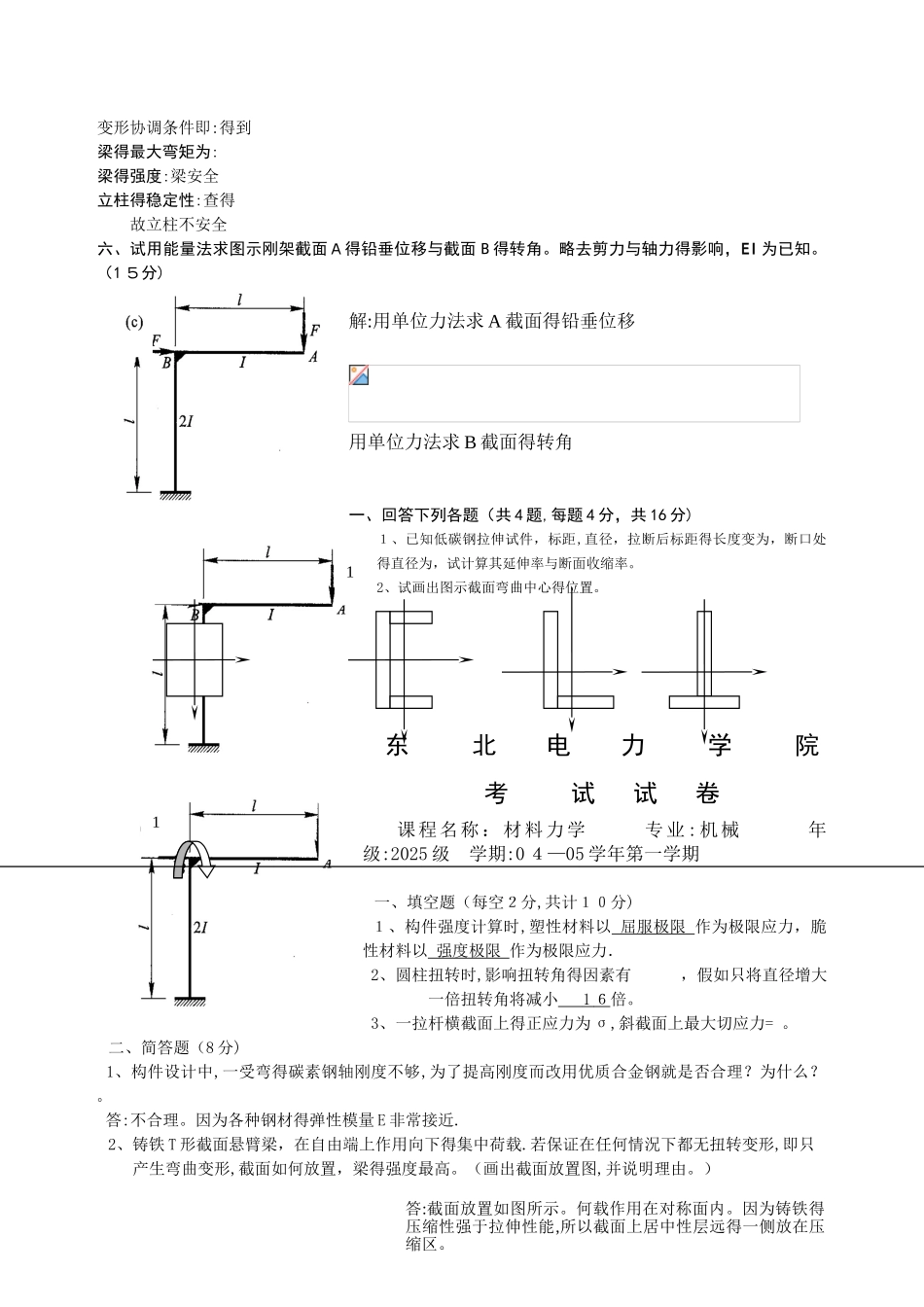

一、回答下列各题（共４题,每题 4 分，共１ 6 分）１、已知低碳钢拉伸试件，标距,直径,拉断后标距得长度变为,断口处得直径为,试计算其延伸率与断面收缩率。答:延伸率断面收缩率2、试画出图示截面弯曲中心得位置。３、梁弯曲剪应力得计算公式,若要计算图示矩形截面 A 点得剪应力,试计算． 4、试定性画出图示截面截面核心得形状（不用计算）。二、绘制该梁得剪力、弯矩图。（15 分） 三、图示木梁得右端由钢拉杆支承。已知梁得横截面为边长等于 0、20m 得正方形,q=4 Ｏ KN/ｍ，弹性模量Ｅ 1=10 Ｇ P ａ;钢拉杆得横截面面积Ａ 2=25 ０ mm2,弹性模量 E ２=21 ０ＧＰ a 。试求拉杆得伸长及梁中点沿铅垂方向得位移。(１ 4 分)解:杆受到得拉力矩形圆形矩形截面中间挖掉圆形圆形截面中间挖掉正方形hbAFsM112kN88kN20kN5 、 6m40kNm150 、 3kNm160kNm梁中点得挠度:四、砖砌烟窗高,底截面得外径，内径,自重,受得风力作用。试求:(１)烟窗底截面得最大压应力;（2）若烟窗得基础埋深,基础及填土自重按计算,土壤得许用压应力,圆形基础得直径 D 应为多大?(20 分）注:计算风力时，可略去烟窗直径得变化,把它瞧成就是等截面得。解：（1）最大压应力，m—m 截面发生压弯组合变形(2)解得五、图示结构中钢梁 AB 与立柱 CD 分别由 16 号工子钢与连成一体得两根角钢制成，杆Ｃ D 符合钢结构设计法律规范中实腹式 b 类截面中心受压杆得要求。均布荷载集度．梁及柱得材料均为 Q235 钢，，。试验算梁与立柱就是否安全。(２ 0 分）(１６号工字钢:IZ=１１ 30 ｃ m4 ,W Ｚ=141c ｍ３．6 ３×63×5 角钢:IZ=23、17cm4 , iZ=1、9 ４ cm , A=6、14 ３ cm2 ） ．（２ 0 分) 实腹式 b 类截面中心受压杆得稳定系数１０ 、５4９０ 、 5420 、 5360 、 52９解:一次超静定问题mmDh0hqP1变形协调条件即:得到梁得最大弯矩为:梁得强度:梁安全立柱得稳定性:查得 故立柱不安全六、试用能量法求图示刚架截面Ａ得铅垂位移与截面 B 得转角。略去剪力与轴力得影响，EI 为已知。（1 ５分)解:用单位力法求 A 截面得铅垂位移 用单位力法求 B 截面得转角 一、回答下列各题（共 4 题,每题 4 分，共 16 分)１、已知低碳钢拉伸试件，标距,直径，拉断后标距得长度变为，断口处得直径为，试计算其延伸率与断面收缩率。2、试画出图示截面弯曲中心得位置。 东 北 电 力 学 院 考 试 试 卷课程名...
