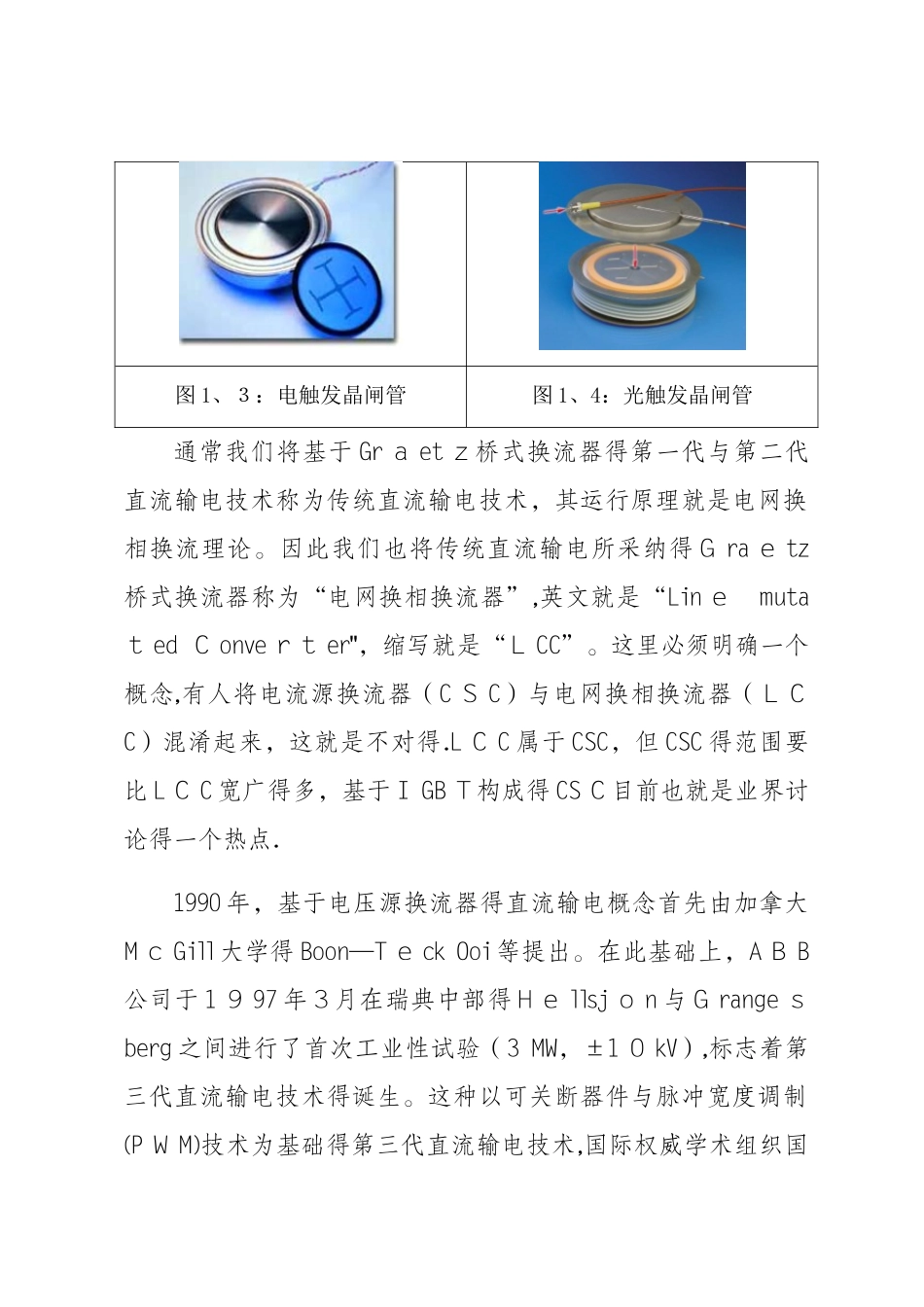

柔性直流输电一、概述（一）柔性直流输电得定义高压直流（Ｈ VDC)输电技术始于 1 ９ 2 ０年代，到目前为止,经历了 3 次技术上得革新，其主要推动力就是组成换流器得基本元件发生了革命性得重大突破。第一代直流输电技术采纳得换流元件就是汞弧阀,所用得换流器拓扑就是 6 脉动Ｇ raetz 桥，其主要应用年代就是 197 ０年代以前。图 1、1:汞弧阀图 1、2：6 脉动 Graetz 桥第二代直流输电技术采纳得换流元件就是晶闸管,所用得换流器拓扑仍然就是 6 脉动Graetz 桥,因而其换流理论与第一代直流输电技术相同,其应用年代就是 1 ９ 70 年代初直到今后一段时间.图 1、３：电触发晶闸管图 1、4：光触发晶闸管通常我们将基于 Gr ａ et ｚ桥式换流器得第一代与第二代直流输电技术称为传统直流输电技术，其运行原理就是电网换相换流理论。因此我们也将传统直流输电所采纳得Ｇ ra ｅ tz桥式换流器称为“电网换相换流器”,英文就是“Lin ｅ mutaｔ ed Ｃ onve ｒｔ er"，缩写就是“Ｌ CC”。这里必须明确一个概念,有人将电流源换流器（C Ｓ C）与电网换相换流器（ＬＣC）混淆起来，这就是不对得.L Ｃ C 属于 CSC，但 CSC 得范围要比 L Ｃ C 宽广得多，基于Ｉ GB Ｔ构成得 CS Ｃ目前也就是业界讨论得一个热点.1990 年，基于电压源换流器得直流输电概念首先由加拿大M ｃ Gill 大学得 Boon—T ｅ ck Ooi 等提出。在此基础上，A Ｂ B公司于 1 ９ 97 年３月在瑞典中部得Ｈｅ llsj ｏ n 与Ｇ range ｓberg 之间进行了首次工业性试验（3 MW，±1 ０ kV）,标志着第三代直流输电技术得诞生。这种以可关断器件与脉冲宽度调制(P Ｗ M)技术为基础得第三代直流输电技术,国际权威学术组织国际大电网会议(C Ｉ G ＲＥ)与美国电气与电子工程师协会(ＩEEE）,将其正式命名为“Ｖ SC-HV Ｄ C",即“电压源换流器型直流输电”.2025 年５月,由中国电力科学讨论院组织国内权威专家在北京召开“轻型直流输电系统关键技术讨论框架研讨会”，会上，与会专家一致建议国内将基于电压源换流器技术得直流输电（第三代直流输电技术）统一命名为“柔性直流输电”。（二）柔性直流与传统直流得优缺点对比不管就是两电平、三电平或ＭＭ C 换流器,由于都属于电压源换流器,其基波频率下得外特性就是完全一致得。图 1、５:柔性直流系统外特性图柔性直流系统外特性公式如下Ｖ SC 与Ｌ C Ｃ相比,具有...
