栈桥钢管桩施工技术交底

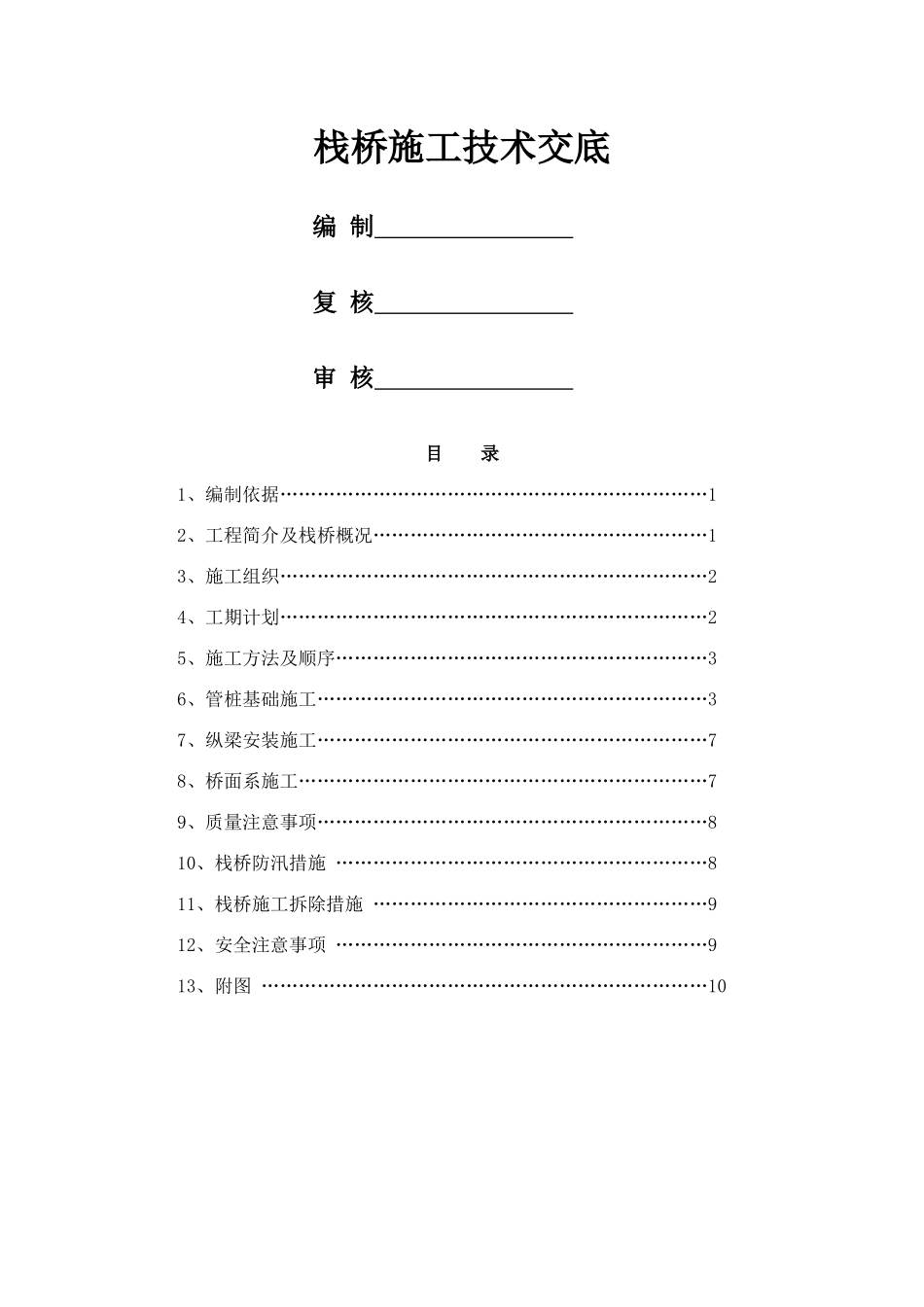

栈桥施工技术交底编 制 复 核 审 核 目 录1、编制依据……………………………………………………………12、工程简介及栈桥概况………………………………………………13、施工组织……………………………………………………………24、工期计划……………………………………………………………25、施工方法及顺序……………………………………………………36、管桩基础施工………………………………………………………37、纵梁安装施工………………………………………………………78、桥面系施工…………………………………………………………79、质量注意事项………………………………………………………810、栈桥防汛措施 ……………………………………………………811、栈桥施工拆除措施 ………………………………………………912、安全注意事项 ……………………………………………………913、附图 ………………………………………………………………101、编制依据1、1、《公路桥涵施工技术法律规范》（JTJ041-2025）；1、2、《公路工程质量检验评定标准》（JTG F80/1-2025）；1、3、《公路工程施工安全技术规程》（JTG076-95）；1、4、《钢结构焊接法律规范》（GB50661-2025）1、5、《施工图设计》（第一册，共一册）；1、6、《上部结构施工方案》2、工程简介及栈桥概况主桥采纳独塔双索面拱塔斜拉桥，主桥跨径布置为 2×84m=168m，主梁中心线梁高 2、75m，主塔中心线为半椭圆形，横向宽度 3m，纵向宽度 2、8～4、5m，椭圆中心位于主梁中心顶部以下 2、5m（不含铺装），横向轴宽 33m，竖向半轴长 53、5m，主塔拉索为空间索，两侧各布置 13 对拉索，主梁上索距 5、8m，塔上索距 2～3、8m。斜拉索倾角为 29°～56°。主桥桥面横向布置为：0、5m（护栏）+2、5m（人行道）+2m(护索区)+2×15m（行车道）+2m（护索区）+2、5m（人行道）+0、5m（护栏），全宽 40m。伸缩缝采纳 GQF-MZL160 型伸缩缝。桥面铺装采纳 4cm 厚细粒式改性沥青+4cm 厚中粒式改性沥青+ 8cm 厚 C50 防水砼。主梁采纳预应力混凝土（π 型）截面，主梁高 275cm，桥面板厚度 26cm，肋宽为 250cm，桥面宽度 40m。沿纵桥向每隔 5、8m 设置一道中横梁，横梁厚度 35cm，中横梁共计 26 道，纵桥向桥面板底部设 4 道 60cm 宽×60cm 高得纵梁，在梁端设置一道端横梁，高 275cm，宽 150cm，在拱塔处设置一道箱型横梁，高 400cm，宽为 4...
