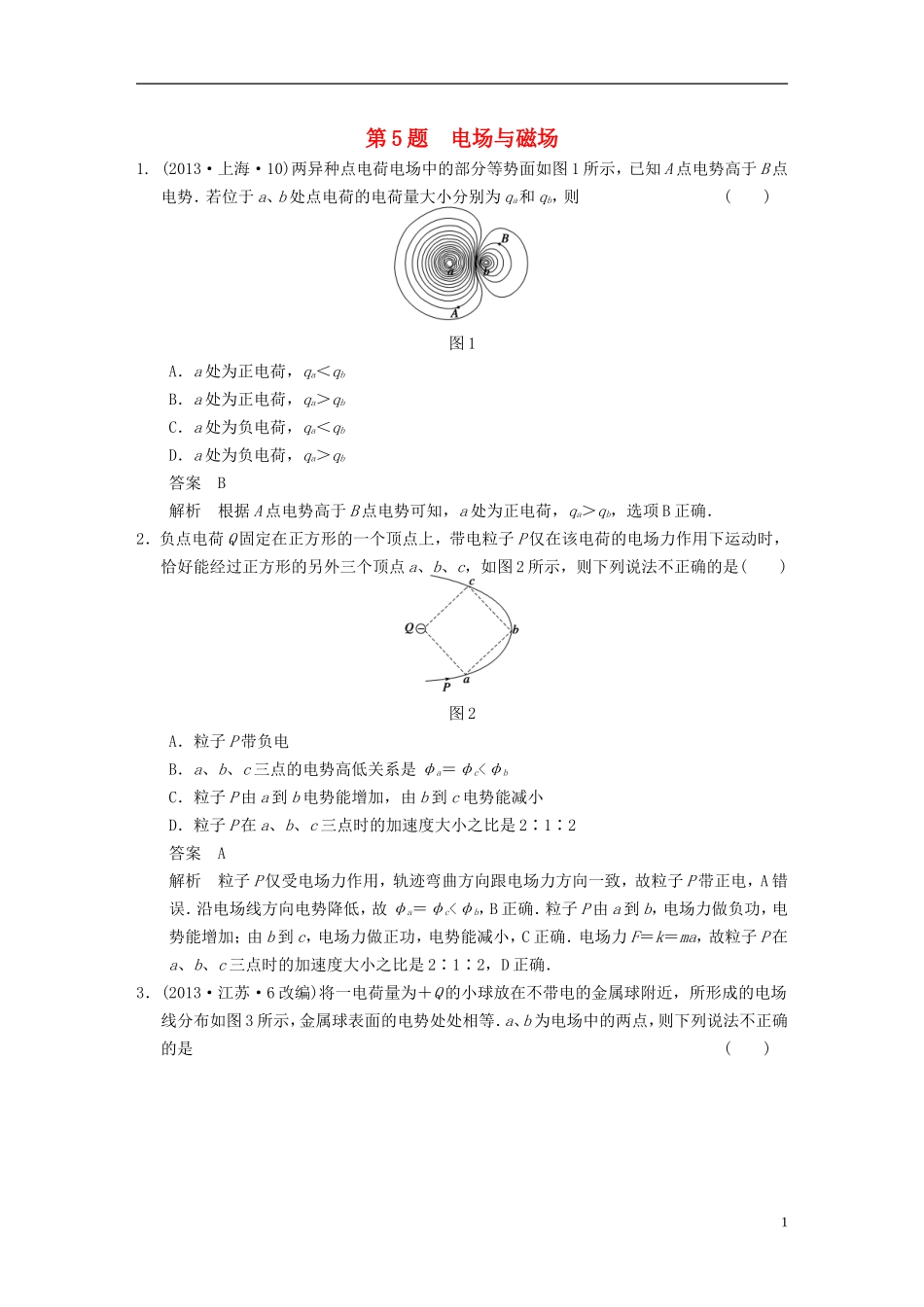

第 5 题 电场与磁场1. (2013·上海·10)两异种点电荷电场中的部分等势面如图 1 所示，已知 A 点电势高于 B 点电势．若位于 a、b 处点电荷的电荷量大小分别为 qa和 qb，则 ( )图 1A．a 处为正电荷，qa＜qbB．a 处为正电荷，qa＞qbC．a 处为负电荷，qa＜qbD．a 处为负电荷，qa＞qb答案 B解析 根据 A 点电势高于 B 点电势可知，a 处为正电荷，qa＞qb，选项 B 正确．2．负点电荷 Q 固定在正方形的一个顶点上，带电粒子 P 仅在该电荷的电场力作用下运动时，恰好能经过正方形的另外三个顶点 a、b、c，如图 2 所示，则下列说法不正确的是( )图 2A．粒子 P 带负电B．a、b、c 三点的电势高低关系是 φa＝φc<φbC．粒子 P 由 a 到 b 电势能增加，由 b 到 c 电势能减小D．粒子 P 在 a、b、c 三点时的加速度大小之比是 2∶1∶2答案 A解析 粒子 P 仅受电场力作用，轨迹弯曲方向跟电场力方向一致，故粒子 P 带正电，A 错误．沿电场线方向电势降低，故 φa＝φc<φb，B 正确．粒子 P 由 a 到 b，电场力做负功，电势能增加；由 b 到 c，电场力做正功，电势能减小，C 正确．电场力 F＝k＝ma，故粒子 P 在a、b、c 三点时的加速度大小之比是 2∶1∶2，D 正确．3．(2013·江苏·6 改编)将一电荷量为＋Q 的小球放在不带电的金属球附近，所形成的电场线分布如图 3 所示，金属球表面的电势处处相等．a、b 为电场中的两点，则下列说法不正确的是( )1图 3A．a 点的电场强度比 b 点的大B．a 点的电势比 b 点的高C．检验电荷－q 在 a 点的电势能比在 b 点的大D．将检验电荷－q 从 a 点移到 b 点的过程中，电场力做负功答案 C解析 根据题图中电场线的疏密可知 a 点场强比 b 点的大，A 项正确；由电场线的方向可知 a 点电势比 b 点的高，则 B 项正确；由电场力做功和电势能变化关系可判断 C 项错，D项正确．4．(2013·广东·15)喷墨打印机的简化模型如图 4 所示，重力可忽略的墨汁微滴，经带电室带负电后，以速度 v 垂直匀强电场飞入极板间，最终打在纸上，则微滴在极板间电场中( )图 4A．向负极板偏转B．电势能逐渐增大C．运动轨迹是抛物线D．运动轨迹与带电量无关答案 C解析 不计重力的微滴带负电，所受电场力方向指向带正电荷的极板，故向正极板偏转 ，A 错．在电场力方向做初速度为零的匀加速直线运动，故粒子动能增加，电场力做正功...
