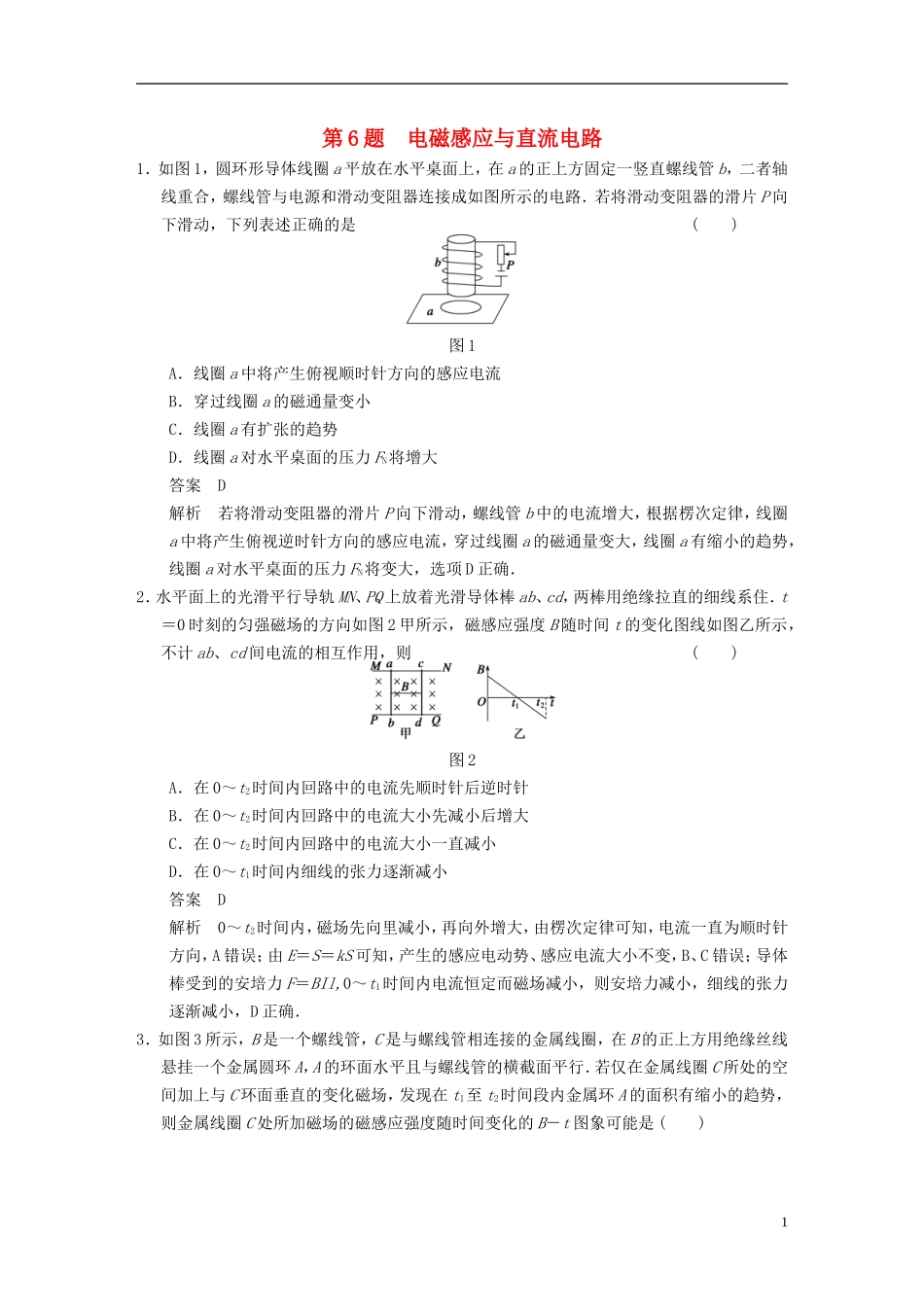

第 6 题 电磁感应与直流电路1．如图 1，圆环形导体线圈 a 平放在水平桌面上，在 a 的正上方固定一竖直螺线管 b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片 P 向下滑动，下列表述正确的是( )图 1A．线圈 a 中将产生俯视顺时针方向的感应电流B．穿过线圈 a 的磁通量变小C．线圈 a 有扩张的趋势D．线圈 a 对水平桌面的压力 FN将增大答案 D解析 若将滑动变阻器的滑片 P 向下滑动，螺线管 b 中的电流增大，根据楞次定律，线圈a 中将产生俯视逆时针方向的感应电流，穿过线圈 a 的磁通量变大，线圈 a 有缩小的趋势，线圈 a 对水平桌面的压力 FN将变大，选项 D 正确．2．水平面上的光滑平行导轨 MN、PQ 上放着光滑导体棒 ab、cd，两棒用绝缘拉直的细线系住．t＝0 时刻的匀强磁场的方向如图 2 甲所示，磁感应强度 B 随时间 t 的变化图线如图乙所示，不计 ab、cd 间电流的相互作用，则( )图 2A．在 0～t2时间内回路中的电流先顺时针后逆时针B．在 0～t2时间内回路中的电流大小先减小后增大C．在 0～t2时间内回路中的电流大小一直减小D．在 0～t1时间内细线的张力逐渐减小答案 D解析 0～t2时间内，磁场先向里减小，再向外增大，由楞次定律可知，电流一直为顺时针方向，A 错误；由 E＝S＝kS 可知，产生的感应电动势、感应电流大小不变，B、C 错误；导体棒受到的安培力 F＝BIl,0～t1时间内电流恒定而磁场减小，则安培力减小，细线的张力逐渐减小，D 正确．3．如图 3 所示，B 是一个螺线管，C 是与螺线管相连接的金属线圈，在 B 的正上方用绝缘丝线悬挂一个金属圆环 A，A 的环面水平且与螺线管的横截面平行．若仅在金属线圈 C 所处的空间加上与 C 环面垂直的变化磁场，发现在 t1至 t2时间段内金属环 A 的面积有缩小的趋势，则金属线圈 C 处所加磁场的磁感应强度随时间变化的 B－t 图象可能是 ( )1图 3答案 D解析 金属环 A 的面积有缩小的趋势，说明 B 产生的磁场在增强，即 B 中的电流在增大，C中产生的感应电动势在增大，故 D 正确．4．如图 4 所示，一沿水平方向的匀强磁场分布在宽度为 2L 的某矩形区域内(长度足够大)，该区域的上下边界 MN、PS 是水平的．有一边长为 L 的正方形导线框 abcd 从距离磁场上边界MN 的某高处由静止释放下落而穿过该磁场区域，已知当线框的 ab 边到达 MN 时线框刚好做...
