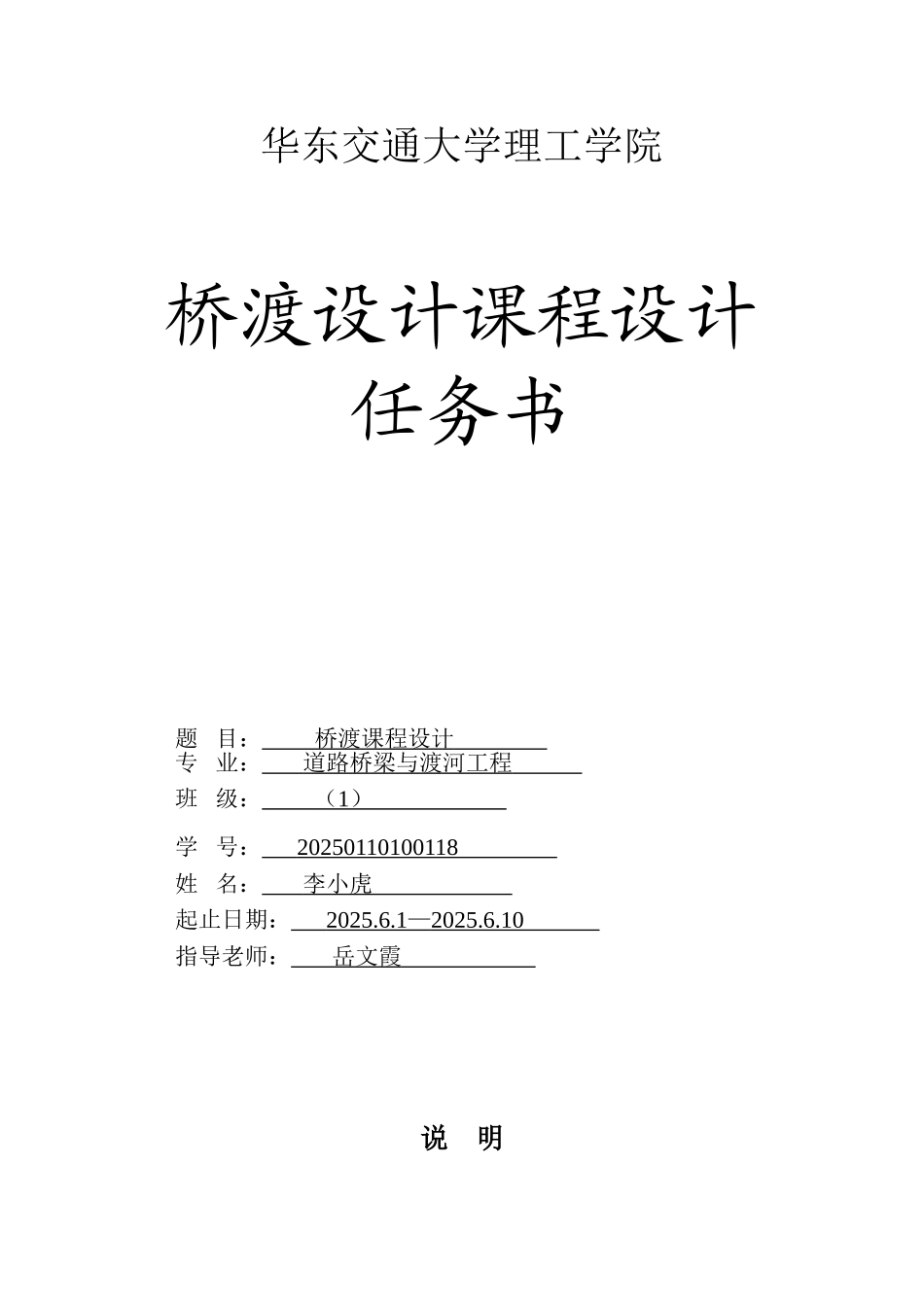

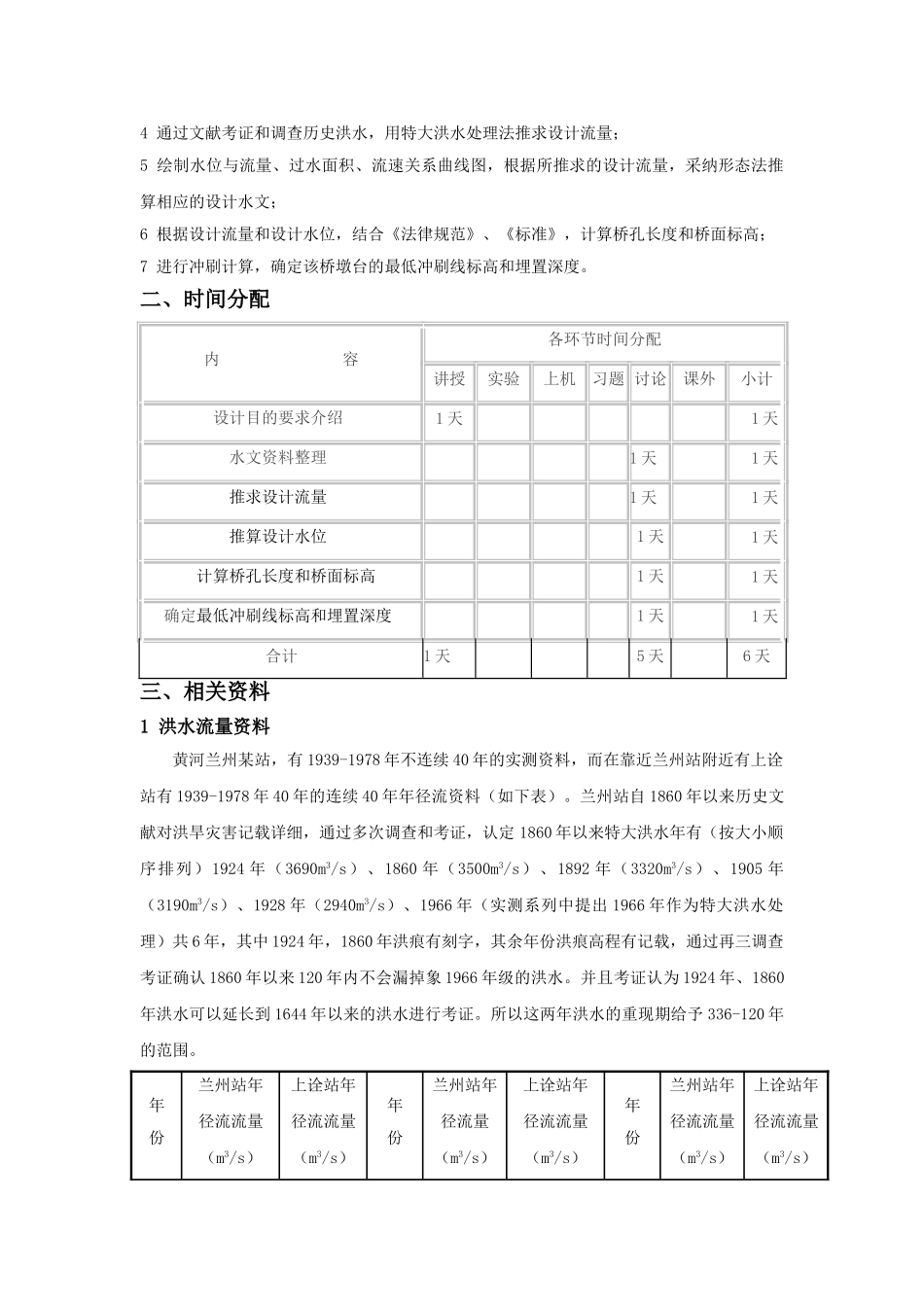

华东交通大学理工学院桥渡设计课程设计任务书题 目： 桥渡课程设计 专 业： 道路桥梁与渡河工程 班 级： （ 1 ） 学 号： 20250110100118 姓 名： 李小虎 起止日期： 2025.6.1 — 2025.6.10 指导老师： 岳文霞 说 明1、课程设计任务书由指导老师填写，并经分院审定，下达到学生。2、学生根据指导老师下达的任务书独立完成。3、本任务书在课程设计完成后，与成果一起交指导老师，作为论文评阅主要档案资料。一、 课程设计的要求和内容（包括原始数据、技术要求、工作要求）工程名称：黄河的某座中桥工程地点：兰州市工程性质及内容：由实测的资料设计黄河的某座二级公路上的中桥，确定其桥孔长度、桥面高度和桥墩桥台冲刷等。地质、水文资料：实测的地质、水文等资料见附表。设计要求：运用所学知识处理实测数据；掌握中桥的桥孔长度、桥面高程、桥墩冲刷等的计算过程；了解设计工程中所运用的公式及其适用条件。设计主要内容：1 整理水文资料；2 根据给定的原始资料，利用相关分析方法延长插补水文资料；3 根据延长插补后的水文站资料，用适线法推求设计流量；4 通过文献考证和调查历史洪水，用特大洪水处理法推求设计流量；5 绘制水位与流量、过水面积、流速关系曲线图，根据所推求的设计流量，采纳形态法推算相应的设计水文；6 根据设计流量和设计水位，结合《法律规范》、《标准》，计算桥孔长度和桥面标高；7 进行冲刷计算，确定该桥墩台的最低冲刷线标高和埋置深度。二、时间分配内 容各环节时间分配讲授实验上机习题 讨论课外小计 设计目的要求介绍1 天 1 天 水文资料整理 1 天 1 天推求设计流量 1 天 1 天 推算设计水位 1 天天 1 天 计算桥孔长度和桥面标高 1 天天 1 天 确定最低冲刷线标高和埋置深度 1 天天 1 天合计1 天5 天6 天三、相关资料1 洪水流量资料黄河兰州某站，有 1939-1978 年不连续 40 年的实测资料，而在靠近兰州站附近有上诠站有 1939-1978 年 40 年的连续 40 年年径流资料（如下表）。兰州站自 1860 年以来历史文献对洪旱灾害记载详细，通过多次调查和考证，认定 1860 年以来特大洪水年有（按大小顺序排列）1924 年（3690m3/s）、1860 年（3500m3/s）、1892 年（3320m3/s）、1905 年（3190m3/s）、1928 年（2940m3/s）、1966 年（实测系列中提出 1966 年作为特大洪水处理）共 6 年，其中 1924 年，1860 年洪痕有刻字，其余...
