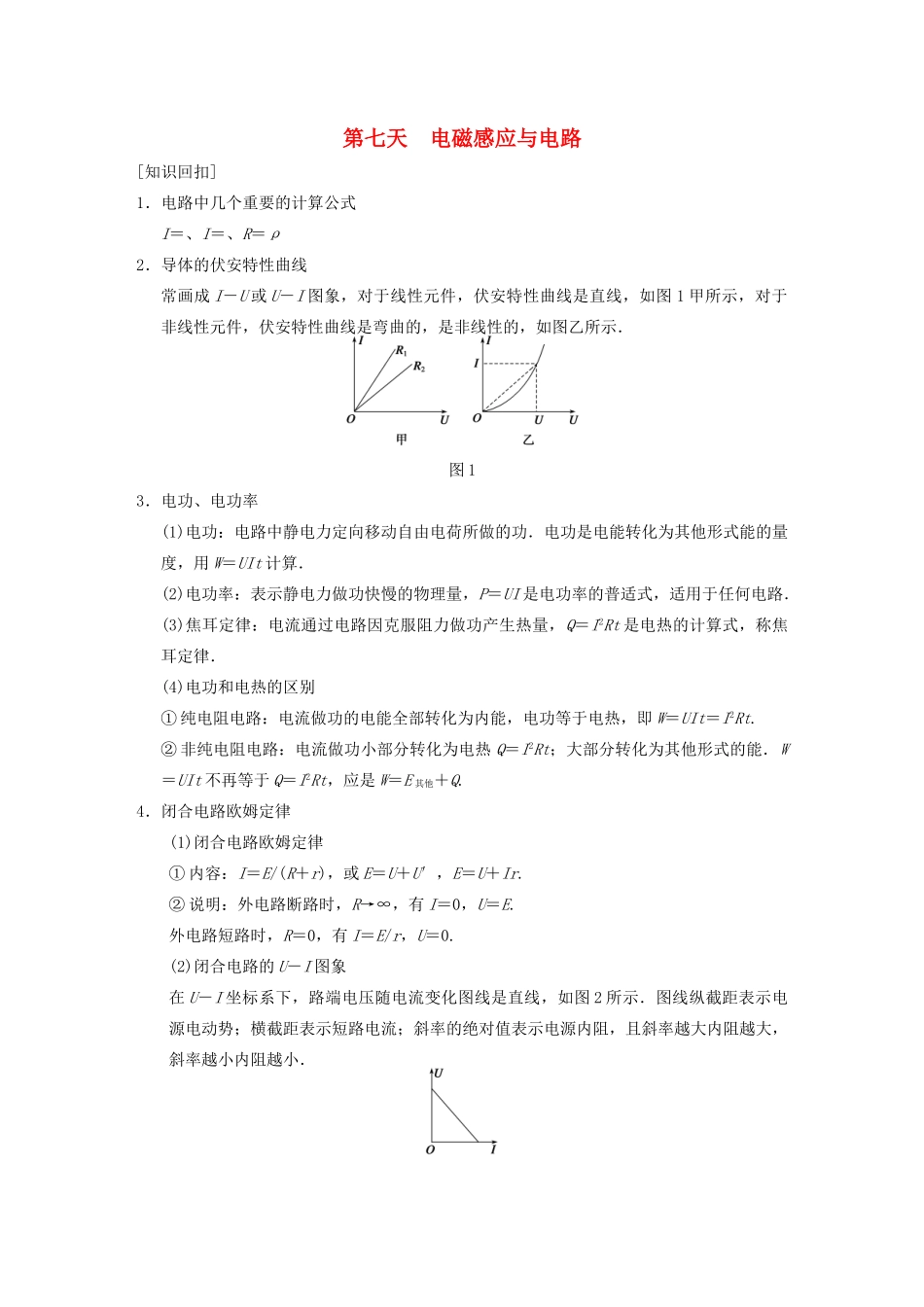

第七天 电磁感应与电路[知识回扣]1．电路中几个重要的计算公式I＝、I＝、R＝ρ2．导体的伏安特性曲线常画成 I－U 或 U－I 图象，对于线性元件，伏安特性曲线是直线，如图 1 甲所示，对于非线性元件，伏安特性曲线是弯曲的，是非线性的，如图乙所示．图 13．电功、电功率(1)电功：电路中静电力定向移动自由电荷所做的功．电功是电能转化为其他形式能的量度，用 W＝UIt 计算．(2)电功率：表示静电力做功快慢的物理量，P＝UI 是电功率的普适式，适用于任何电路．(3)焦耳定律：电流通过电路因克服阻力做功产生热量，Q＝I2Rt 是电热的计算式，称焦耳定律．(4)电功和电热的区别① 纯电阻电路：电流做功的电能全部转化为内能，电功等于电热，即 W＝UIt＝I2Rt.② 非纯电阻电路：电流做功小部分转化为电热 Q＝I2Rt；大部分转化为其他形式的能．W＝UIt 不再等于 Q＝I2Rt，应是 W＝E 其他＋Q.4．闭合电路欧姆定律(1)闭合电路欧姆定律① 内容：I＝E/(R＋r)，或 E＝U＋U′，E＝U＋Ir.② 说明：外电路断路时，R→∞，有 I＝0，U＝E.外电路短路时，R＝0，有 I＝E/r，U＝0.(2)闭合电路的 U－I 图象在 U－I 坐标系下，路端电压随电流变化图线是直线，如图 2 所示．图线纵截距表示电源电动势；横截距表示短路电流；斜率的绝对值表示电源内阻，且斜率越大内阻越大，斜率越小内阻越小．图 25．感应电流方向的判定(1)右手定则：伸开右手，使拇指跟其余的四指垂直且与手掌都在同一平面内，让磁感线垂直穿过手心，手掌所在平面跟磁感线和导线所在平面垂直，大拇指指向导线运动的方向，四指所指的方向即为感应电流方向．(2)楞次定律① 楞次定律：感应电流的磁场总是阻碍引起感应电流的磁通量的变化．② 对“阻碍”的理解这里的“阻碍”不可理解为“相反”，感应电流产生的磁场的方向，当原磁场增加时，则与原磁场方向相反，当原磁场减弱时，则与原磁场方向相同；也不可理解为“阻止” ，这里是阻而未止．③ 楞次定律的另一种表达：感应电流的效果总是要反抗产生感应电流的原因．即由电磁感应现象而引起的一些受力、相对运动、磁场变化等都有阻碍原磁通量变化的趋势．④ 楞次定律应用时的步骤a．先看原磁场的方向如何．b．再看磁通量的变化(增强还是减弱)．c．根据楞次定律确定感应电流磁场的方向．d．再利用安培定则，根据感应电流磁场的方向来确定感应电流方向．6．法拉第电磁感应定律(1)定律内容：电路中感应电动势的大小，跟穿过这...
