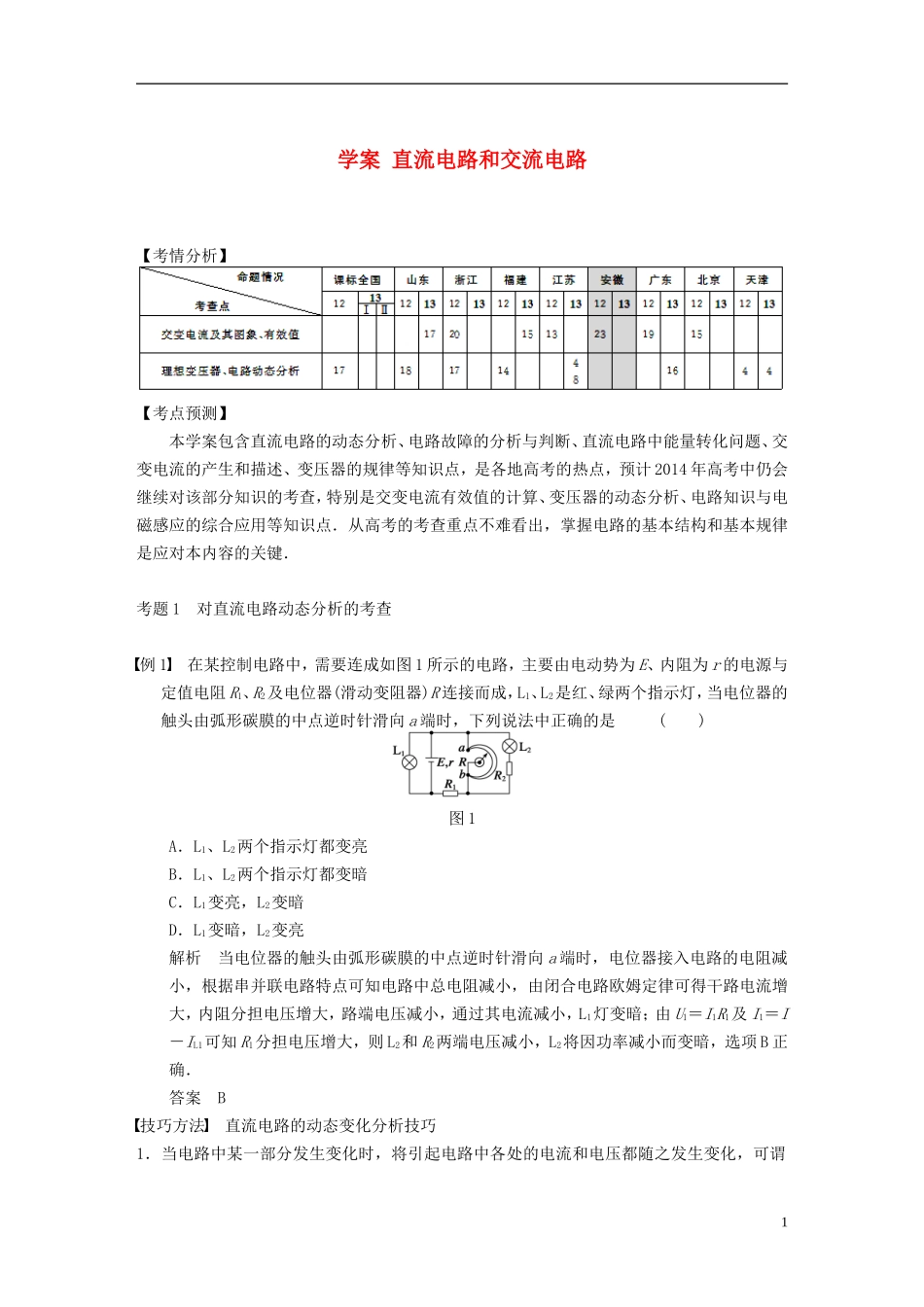

学案 直流电路和交流电路【考情分析】【考点预测】本学案包含直流电路的动态分析、电路故障的分析与判断、直流电路中能量转化问题、交变电流的产生和描述、变压器的规律等知识点，是各地高考的热点，预计 2014 年高考中仍会继续对该部分知识的考查，特别是交变电流有效值的计算、变压器的动态分析、电路知识与电磁感应的综合应用等知识点．从高考的考查重点不难看出，掌握电路的基本结构和基本规律是应对本内容的关键．考题 1 对直流电路动态分析的考查例 1 在某控制电路中，需要连成如图 1 所示的电路，主要由电动势为 E、内阻为 r 的电源与定值电阻 R1、R2及电位器(滑动变阻器)R 连接而成，L1、L2是红、绿两个指示灯，当电位器的触头由弧形碳膜的中点逆时针滑向 a 端时，下列说法中正确的是( )图 1A．L1、L2两个指示灯都变亮B．L1、L2两个指示灯都变暗C．L1变亮，L2变暗D．L1变暗，L2变亮解析 当电位器的触头由弧形碳膜的中点逆时针滑向 a 端时，电位器接入电路的电阻减小，根据串并联电路特点可知电路中总电阻减小，由闭合电路欧姆定律可得干路电流增大，内阻分担电压增大，路端电压减小，通过其电流减小，L1灯变暗；由 U1＝I1R1及 I1＝I－IL1可知 R1分担电压增大，则 L2和 R2两端电压减小，L2将因功率减小而变暗，选项 B 正确．答案 B技巧方法 直流电路的动态变化分析技巧1．当电路中某一部分发生变化时，将引起电路中各处的电流和电压都随之发生变化，可谓1“牵一发而动全身”．判断此类问题时，应先由局部的变化推出总电流的变化、路端电压的变化，再由此分析对其他各部分电路产生的影响，一般是先分析恒定电阻支路再分析变化电阻支路．2．一个闭合电路就是一个整体，在研究电路的动态问题时，一定要弄清电路的串并联结构，同时要用整体的观点来看问题，还要善于转换思维的角度“电压不行看电流”．3．可直接应用“部分电路中 R、I、U 的关系”中的两个结论：(1)任一电阻 R 阻值增大，必引起通过该电阻的电流 I 的减小和该电阻两端电压 U 的增大，即 R↑→(2)任一电阻 R 阻值增大，必将引起与之并联的支路中电流 I 并的增大和与之串联的各电阻两端电压 U 串的减小．即R↑→突破练习1．(2013·江苏·4)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图 2 所示．M 是贴在针口处的传感器，接触到药液时其电阻 RM发生变化，导致S 两端电压 U 增大，装置发...
