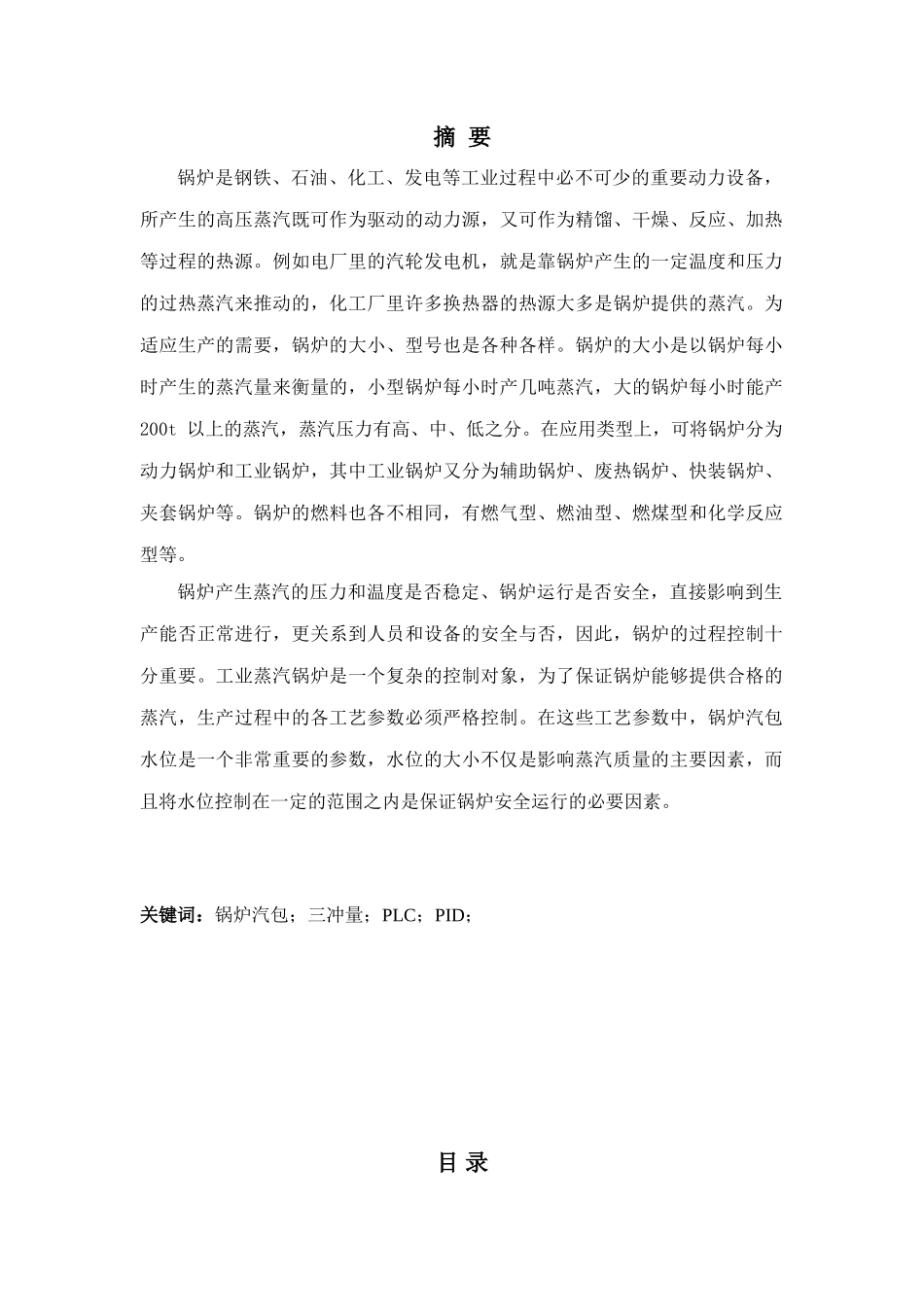

摘 要锅炉是钢铁、石油、化工、发电等工业过程中必不可少的重要动力设备，所产生的高压蒸汽既可作为驱动的动力源，又可作为精馏、干燥、反应、加热等过程的热源。例如电厂里的汽轮发电机，就是靠锅炉产生的一定温度和压力的过热蒸汽来推动的，化工厂里许多换热器的热源大多是锅炉提供的蒸汽。为适应生产的需要，锅炉的大小、型号也是各种各样。锅炉的大小是以锅炉每小时产生的蒸汽量来衡量的，小型锅炉每小时产几吨蒸汽，大的锅炉每小时能产200t 以上的蒸汽，蒸汽压力有高、中、低之分。在应用类型上，可将锅炉分为动力锅炉和工业锅炉，其中工业锅炉又分为辅助锅炉、废热锅炉、快装锅炉、夹套锅炉等。锅炉的燃料也各不相同，有燃气型、燃油型、燃煤型和化学反应型等。锅炉产生蒸汽的压力和温度是否稳定、锅炉运行是否安全，直接影响到生产能否正常进行，更关系到人员和设备的安全与否，因此，锅炉的过程控制十分重要。工业蒸汽锅炉是一个复杂的控制对象，为了保证锅炉能够提供合格的蒸汽，生产过程中的各工艺参数必须严格控制。在这些工艺参数中，锅炉汽包水位是一个非常重要的参数，水位的大小不仅是影响蒸汽质量的主要因素，而且将水位控制在一定的范围之内是保证锅炉安全运行的必要因素。关键词：锅炉汽包；三冲量；PLC；PID；目 录第一章 锅炉的工艺流程描述......................................................................................3第二章 锅炉汽包水位控制系统的设计......................................................................62.1 系统的硬件设计...............................................................................................9 (1) 主控制器的设计......................................................................................9（2) 检测电路的设计......................................................................................9（3）输出控制电路......................................................................................102.2 系统软件设计：.............................................................................................11第三章 PID 调节规律的选择及参数整定.................................................................133.1 比例调节作用对系统性能的影响......................................
