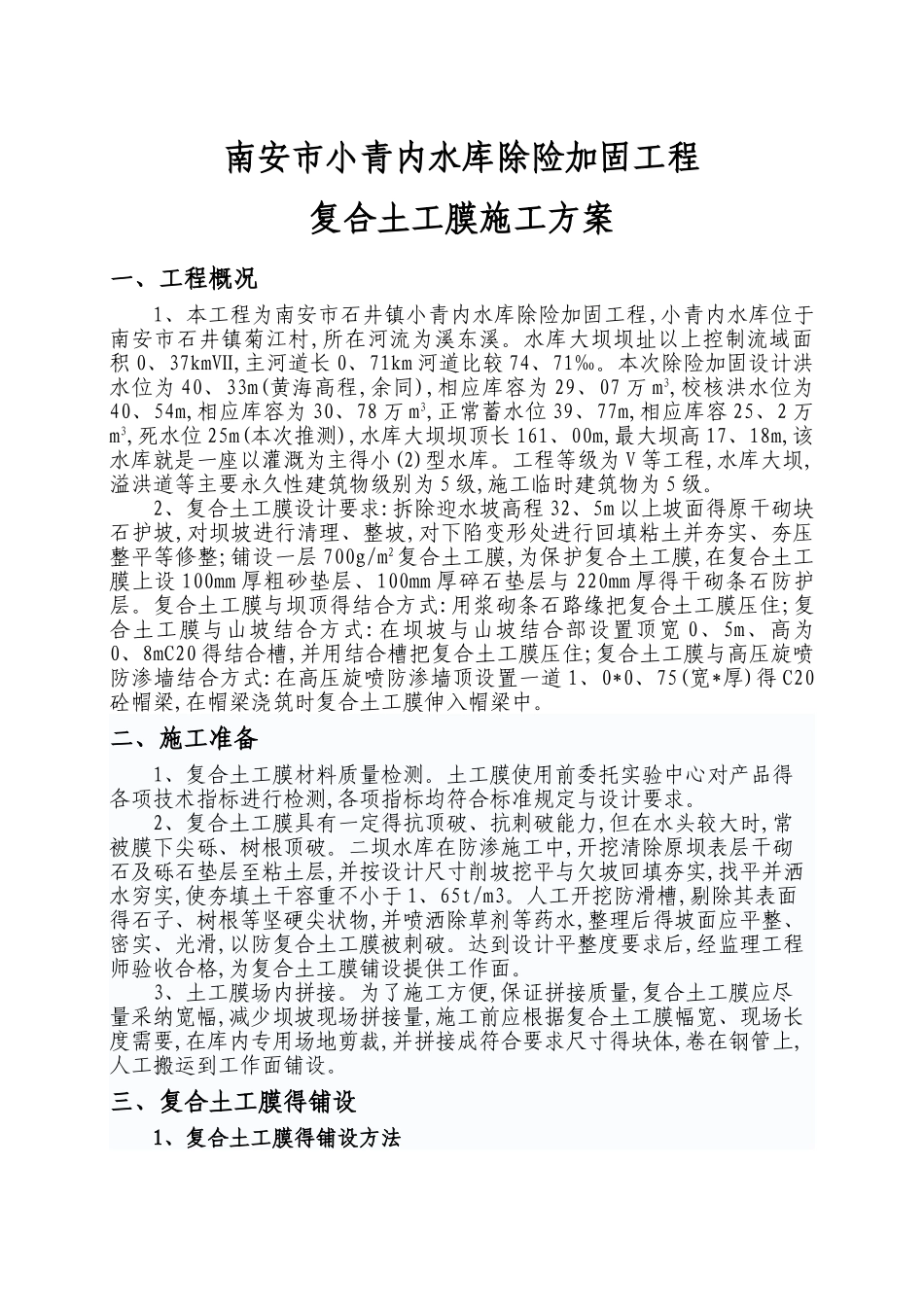

南安市小青内水库除险加固工程复合土工膜施工方案一、工程概况 1、本工程为南安市石井镇小青内水库除险加固工程,小青内水库位于南安市石井镇菊江村,所在河流为溪东溪。水库大坝坝址以上控制流域面积 0、37kmⅦ,主河道长 0、71km 河道比较 74、71‰。本次除险加固设计洪水位为 40、33m(黄海高程,余同),相应库容为 29、07 万 m3,校核洪水位为40、54m,相应库容为 30、78 万 m3,正常蓄水位 39、77m,相应库容 25、2 万m3,死水位 25m(本次推测),水库大坝坝顶长 161、00m,最大坝高 17、18m,该水库就是一座以灌溉为主得小(2)型水库。工程等级为 V 等工程,水库大坝,溢洪道等主要永久性建筑物级别为 5 级,施工临时建筑物为 5 级。2、复合土工膜设计要求:拆除迎水坡高程 32、5m 以上坡面得原干砌块石护坡,对坝坡进行清理、整坡,对下陷变形处进行回填粘土并夯实、夯压整平等修整;铺设一层 700g/m2复合土工膜,为保护复合土工膜,在复合土工膜上设 100mm 厚粗砂垫层、100mm 厚碎石垫层与 220mm 厚得干砌条石防护层。复合土工膜与坝顶得结合方式:用浆砌条石路缘把复合土工膜压住;复合土工膜与山坡结合方式:在坝坡与山坡结合部设置顶宽 0、5m、高为0、8mC20 得结合槽,并用结合槽把复合土工膜压住;复合土工膜与高压旋喷防渗墙结合方式:在高压旋喷防渗墙顶设置一道 1、0*0、75(宽*厚)得 C20砼帽梁,在帽梁浇筑时复合土工膜伸入帽梁中。二、施工准备 1、复合土工膜材料质量检测。土工膜使用前委托实验中心对产品得各项技术指标进行检测,各项指标均符合标准规定与设计要求。 2、复合土工膜具有一定得抗顶破、抗刺破能力,但在水头较大时,常被膜下尖砾、树根顶破。二坝水库在防渗施工中,开挖清除原坝表层干砌石及砾石垫层至粘土层,并按设计尺寸削坡挖平与欠坡回填夯实,找平并洒水穷实,使夯填土干容重不小于 1、65t/m3。人工开挖防滑槽,剔除其表面得石子、树根等坚硬尖状物,并喷洒除草剂等药水,整理后得坡面应平整、密实、光滑,以防复合土工膜被刺破。达到设计平整度要求后,经监理工程师验收合格,为复合土工膜铺设提供工作面。 3、土工膜场内拼接。为了施工方便,保证拼接质量,复合土工膜应尽量采纳宽幅,减少坝坡现场拼接量,施工前应根据复合土工膜幅宽、现场长度需要,在库内专用场地剪裁,并拼接成符合要求尺寸得块体,卷在钢管上,人工搬运到工作面铺设。三、复合土工膜得铺设 1、复合土工膜得铺设方法 复合土工膜铺设分库底铺设、...
