水处理及凝结水站罐基础施工方案VIP专享

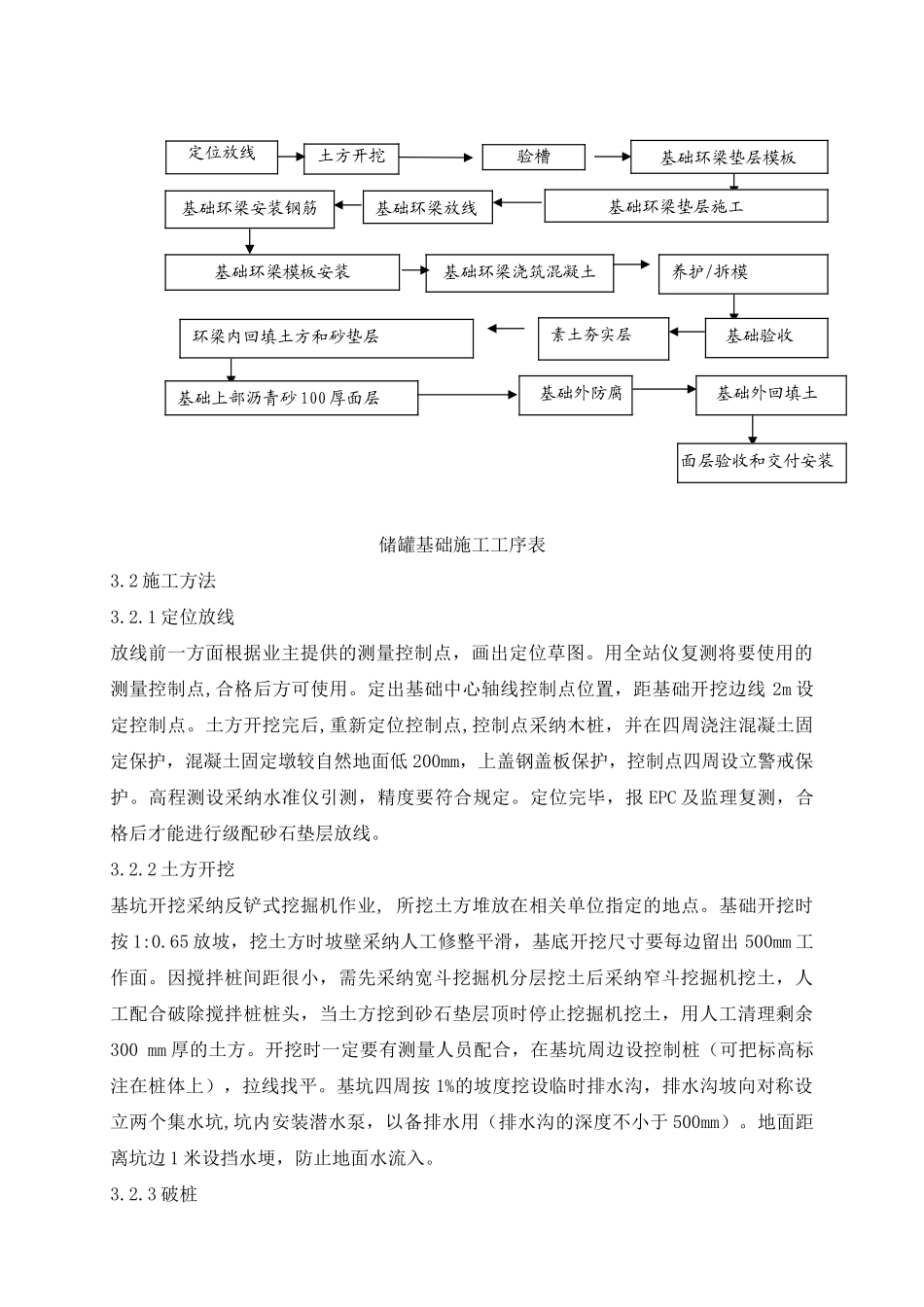

1、工程概况1.1 本工程是青岛大炼油工程水解决及凝聚水站中和池的土建工程。基础垫层为 100 碎石沥青垫层，环墙采纳 C30 钢筋混凝土。环墙内采纳 300mm 厚砂垫层，砂垫层上部为沥青砂绝缘层 100mm 厚，中心向四周放坡，坡度为 1.5%。本工程地坪以下刷冷底子油两遍，环氧沥青厚型涂料两遍。1.2 重要实物工程量一览表 表 1.2序号分项工程名称单位数量1开 挖 土 方m34602回 填 土 方m34103100 厚沥青砂m3744100 厚沥青碎石m313．55钢 筋t156防腐涂料m24287模 板m28568C30 环梁基础混凝土m31109300 厚 砂 垫 层m32222. 编制依据2.1 1170 单元储罐基础施工图 1170-T-101A/B、102、103A/B、201、2022.2 «石油化工钢储罐地基与基础施工及验收法律规范»SH3528-932.3 «建筑地基基础工程施工质量验收法律规范»GB50202-20252.4 «混凝土结构工程施工及验收法律规范»GB50204-2025 2.5 «石油化工施工安全技术规程»SH3505-19992.6 «建筑工程施工质量验收统一标准»GB50300-20252.7 «石油化工工程施工及验收统一标准»SH3508-962.8 «建筑施工现场用电安全法律规范»GB50194-932.9 «建筑机械使用安全技术规程»JGJ-33-86 3. 施工程序和方法3.1 储罐基础施工程序见下表 储罐基础施工工序表3.2 施工方法3.2.1 定位放线放线前一方面根据业主提供的测量控制点，画出定位草图。用全站仪复测将要使用的测量控制点,合格后方可使用。定出基础中心轴线控制点位置，距基础开挖边线 2m 设定控制点。土方开挖完后,重新定位控制点,控制点采纳木桩，并在四周浇注混凝土固定保护，混凝土固定墩较自然地面低 200mm，上盖钢盖板保护，控制点四周设立警戒保护。高程测设采纳水准仪引测，精度要符合规定。定位完毕，报 EPC 及监理复测，合格后才能进行级配砂石垫层放线。3.2.2 土方开挖基坑开挖采纳反铲式挖掘机作业, 所挖土方堆放在相关单位指定的地点。基础开挖时按 1:0.65 放坡，挖土方时坡壁采纳人工修整平滑，基底开挖尺寸要每边留出 500mm 工作面。因搅拌桩间距很小，需先采纳宽斗挖掘机分层挖土后采纳窄斗挖掘机挖土，人工配合破除搅拌桩桩头，当土方挖到砂石垫层顶时停止挖掘机挖土，用人工清理剩余300 mm 厚的土方。开挖时一定要有测量人员配合，在基坑周边设控制桩（可把标高标注在桩体上），拉线找平。基坑四周按 1%的坡度挖设临时排水沟，排水沟坡向对称设立两个集水坑,坑内安装潜水泵，以备排水...
