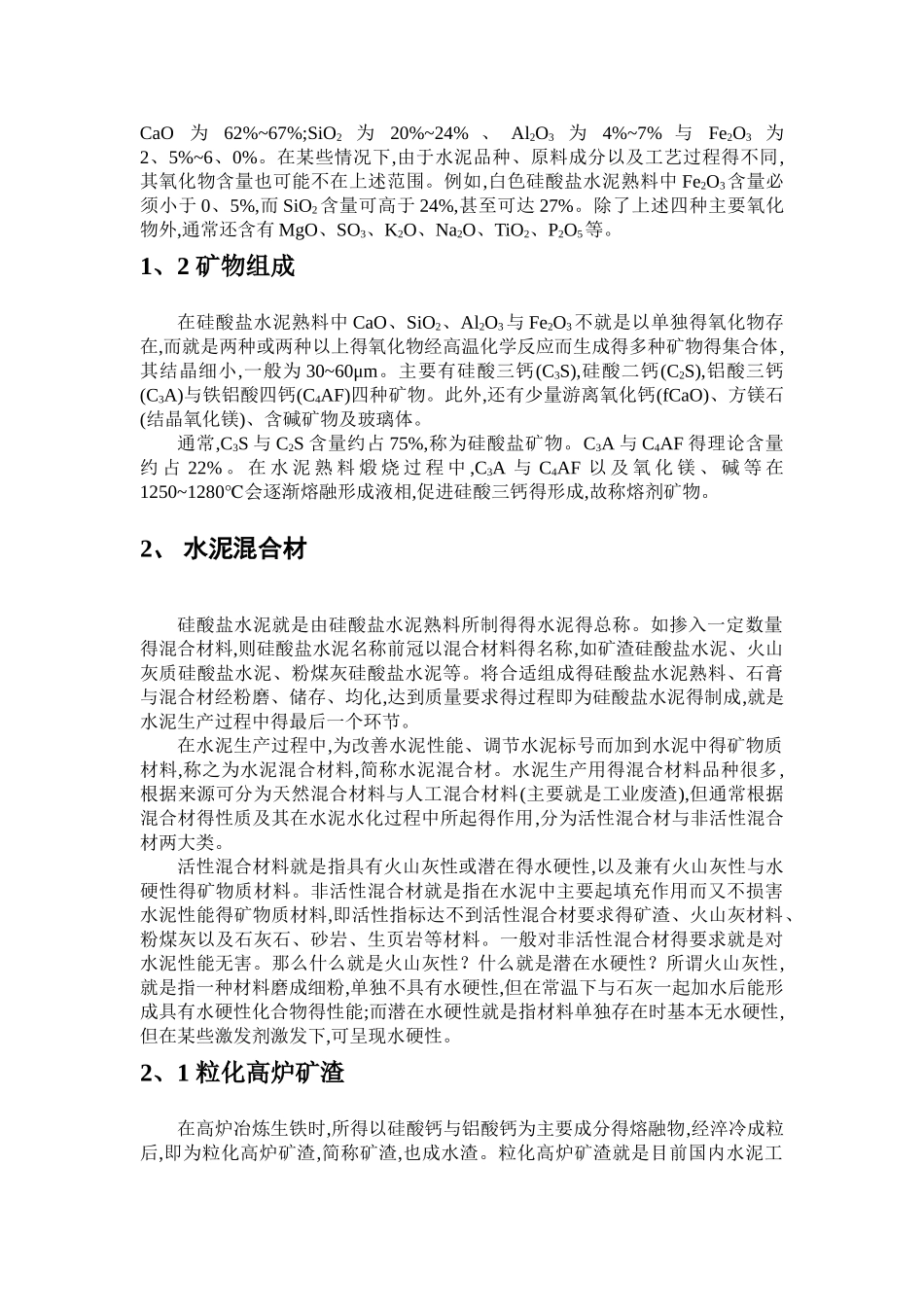

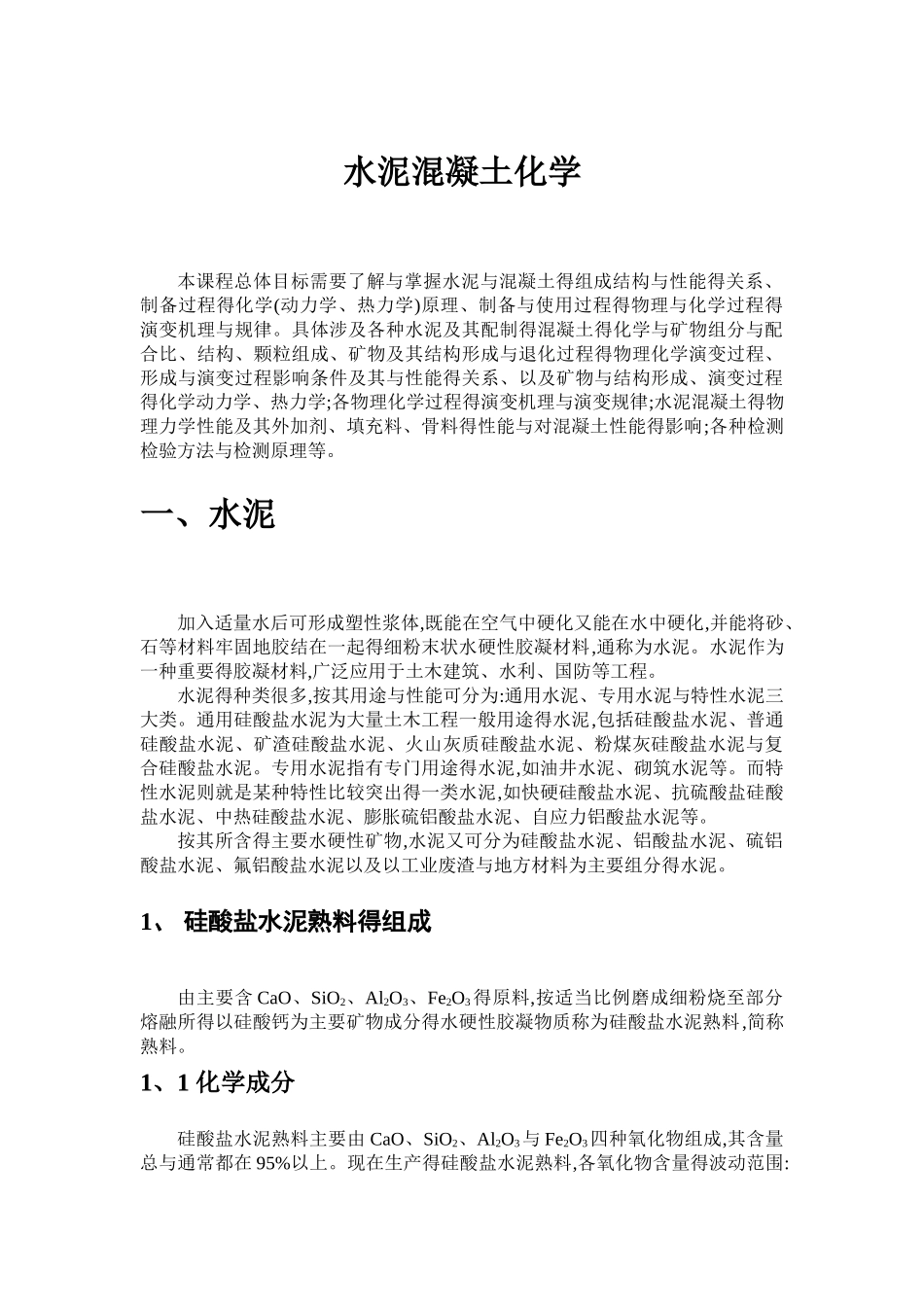

水泥混凝土化学本课程总体目标需要了解与掌握水泥与混凝土得组成结构与性能得关系、制备过程得化学(动力学、热力学)原理、制备与使用过程得物理与化学过程得演变机理与规律。具体涉及各种水泥及其配制得混凝土得化学与矿物组分与配合比、结构、颗粒组成、矿物及其结构形成与退化过程得物理化学演变过程、形成与演变过程影响条件及其与性能得关系、以及矿物与结构形成、演变过程得化学动力学、热力学;各物理化学过程得演变机理与演变规律;水泥混凝土得物理力学性能及其外加剂、填充料、骨料得性能与对混凝土性能得影响;各种检测检验方法与检测原理等。一、水泥加入适量水后可形成塑性浆体,既能在空气中硬化又能在水中硬化,并能将砂、石等材料牢固地胶结在一起得细粉末状水硬性胶凝材料,通称为水泥。水泥作为一种重要得胶凝材料,广泛应用于土木建筑、水利、国防等工程。水泥得种类很多,按其用途与性能可分为:通用水泥、专用水泥与特性水泥三大类。通用硅酸盐水泥为大量土木工程一般用途得水泥,包括硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥与复合硅酸盐水泥。专用水泥指有专门用途得水泥,如油井水泥、砌筑水泥等。而特性水泥则就是某种特性比较突出得一类水泥,如快硬硅酸盐水泥、抗硫酸盐硅酸盐水泥、中热硅酸盐水泥、膨胀硫铝酸盐水泥、自应力铝酸盐水泥等。按其所含得主要水硬性矿物,水泥又可分为硅酸盐水泥、铝酸盐水泥、硫铝酸盐水泥、氟铝酸盐水泥以及以工业废渣与地方材料为主要组分得水泥。1、 硅酸盐水泥熟料得组成由主要含 CaO、SiO2、Al2O3、Fe2O3得原料,按适当比例磨成细粉烧至部分熔融所得以硅酸钙为主要矿物成分得水硬性胶凝物质称为硅酸盐水泥熟料,简称熟料。1、1 化学成分硅酸盐水泥熟料主要由 CaO、SiO2、Al2O3与 Fe2O3四种氧化物组成,其含量总与通常都在 95%以上。现在生产得硅酸盐水泥熟料,各氧化物含量得波动范围:CaO为62%~67%;SiO2 为20%~24% 、 Al2O3 为4%~7% 与Fe2O3 为2、5%~6、0%。在某些情况下,由于水泥品种、原料成分以及工艺过程得不同,其氧化物含量也可能不在上述范围。例如,白色硅酸盐水泥熟料中 Fe2O3含量必须小于 0、5%,而 SiO2含量可高于 24%,甚至可达 27%。除了上述四种主要氧化物外,通常还含有 MgO、SO3、K2O、Na2O、TiO2、P2O5等。1、2 矿物组成在硅酸盐水泥熟料中 CaO、SiO2、Al2O3与 Fe2O3不就是以单独得氧化物存在,而就是两种或两种以上得氧化...
