水电站课程设计

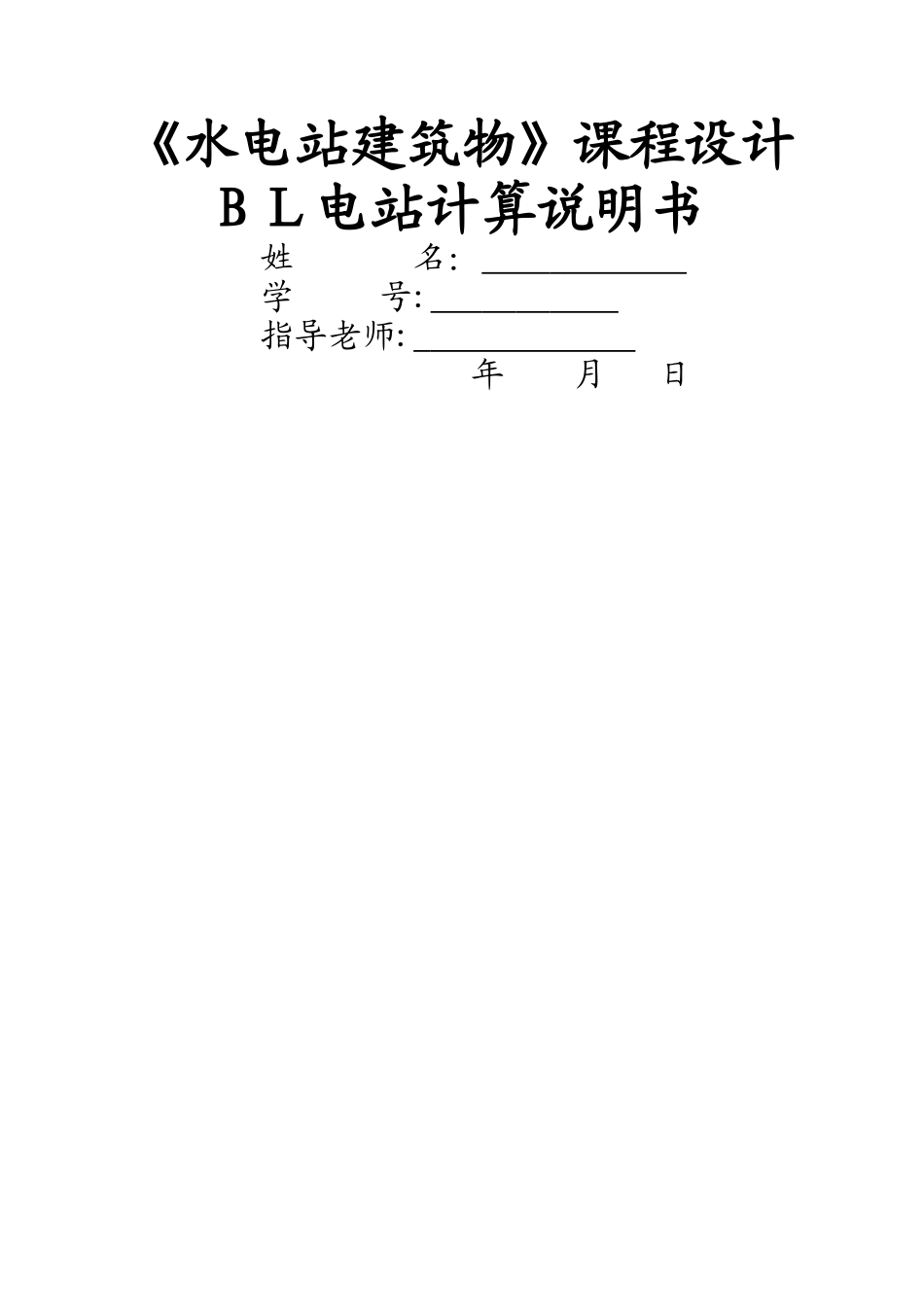

《水电站建筑物》课程设计B Ｌ电站计算说明书 姓 名： 学 号: 指导老师: 年 月 日一、基本资料1.1 工程概况 根据某市供水与灌溉得需求，于 X 河得 Y 河口坝址修建 B Ｌ水电站.该电站水库控制流域面积 2085km2，坝址处多年平均径流量 7、21×108m3。 水库属大(2)型,工程等别为Ⅱ等,主要建筑物为２级，次要建筑物为 3 级。采纳混合坝型,拟建一座坝后式水电站.电站尾水泄入灌溉渠道,结合工农业用水进行发电。 水电站厂房按 3 级建筑物设计，厂房经右岸坝下公路对外联系。1。２设计得目得与任务目得:通过本次课程设计，使学生将所学水电站基本知识加以系统化,能够运用基本理论知识解决实际工程问题，使学生在分析问题、理论计算、制图、编写说明书与计算书等方面得到锻炼，初步掌握水电站得设计步骤、方法、基本理论,为参加工作打下基础.任务:进行水轮机选型与厂房布置设计。1.3BL 电站设计资料气象资料: 该地区多年平均气温 9、3℃，最低气温－35、８℃。最大风速北风２ 1 ｍ/s。最大冰厚 0、３ 7m。地面冻结深度一般在１、1m 左右。水文资料：(１）水库特征水位与溢洪道泄量特征:特 征 水 位水 位（m）库 容（×108m3)泄 量(m3/s）下游河床相应水位（s)特大洪水位1 ０３ 5036、65千年一遇洪水位72、79、2 １8 ３ 4036、36百年一遇洪水位7 ０、８4870３５、50正常高水位68、６６、42死水位4 ７、00、7（２)水库得主要技术指标:项 目单 位数 量总库容×１ 0 ８m38、47调节库容×108m35、72死库容×10 ８ｍ３０、7灌溉面积万亩83、6城市、工业用水×１ 08m3１、３最大坝高m54、0电站装机容量kw64 ００电站年利用小时数h3084多年平均发电量×1 ０４k ｗ、h1 ９７ 3、9电站尾水渠水位流量关系:电站尾水渠出口即为灌溉渠道得渠首 ,渠底高程 40、３ 5m,渠顶高程 4 ５、90m，渠道设计流量 48、0m3/s。渠道加大流量５ 3、0m3/ｓ。电站尾水渠水位流量关系表（Z～Q）:水位Ｚ (m)41 、354１ 、8 ５４２ 、３ 5４2 、 8543 、3 ５43 、8544 、３ 5４4 、 8545 、３ 5流量 Q（m3/ｓ)5 、 541０ 、4 ０16 、00２2 、 2０2８ 、9035 、8043 、１ 0５2 、 705７ 、80(3)厂房地质资料水库坝址系由变质岩、沙岩、熔岩及花岗岩类组成,坝址有一组北北西向断层,在厂房范围内有一小断层通过。本地区地震基本烈度为Ⅶ度。厂房设计烈度为 7 度．(4）水轮机选型得基本资料...
