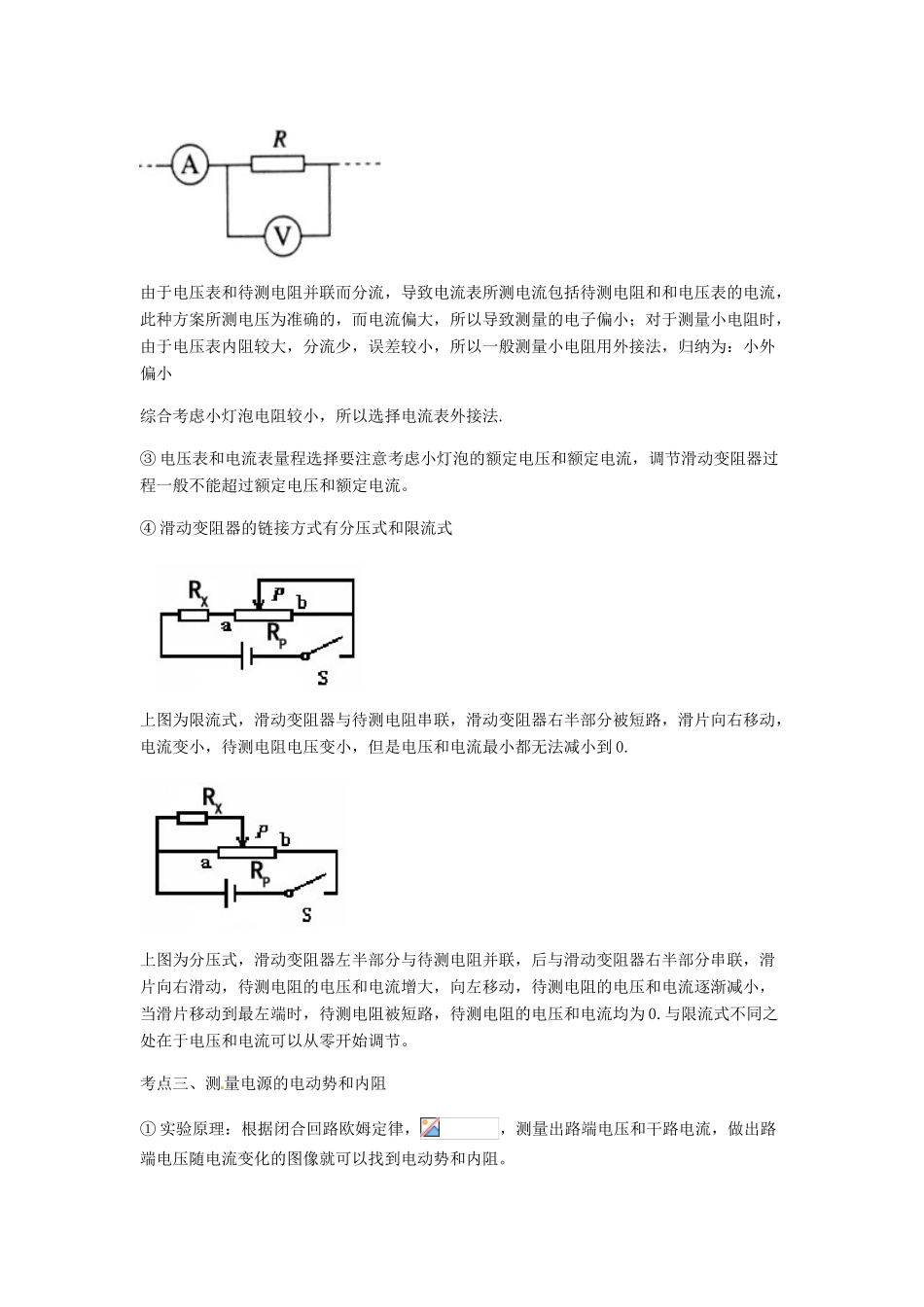

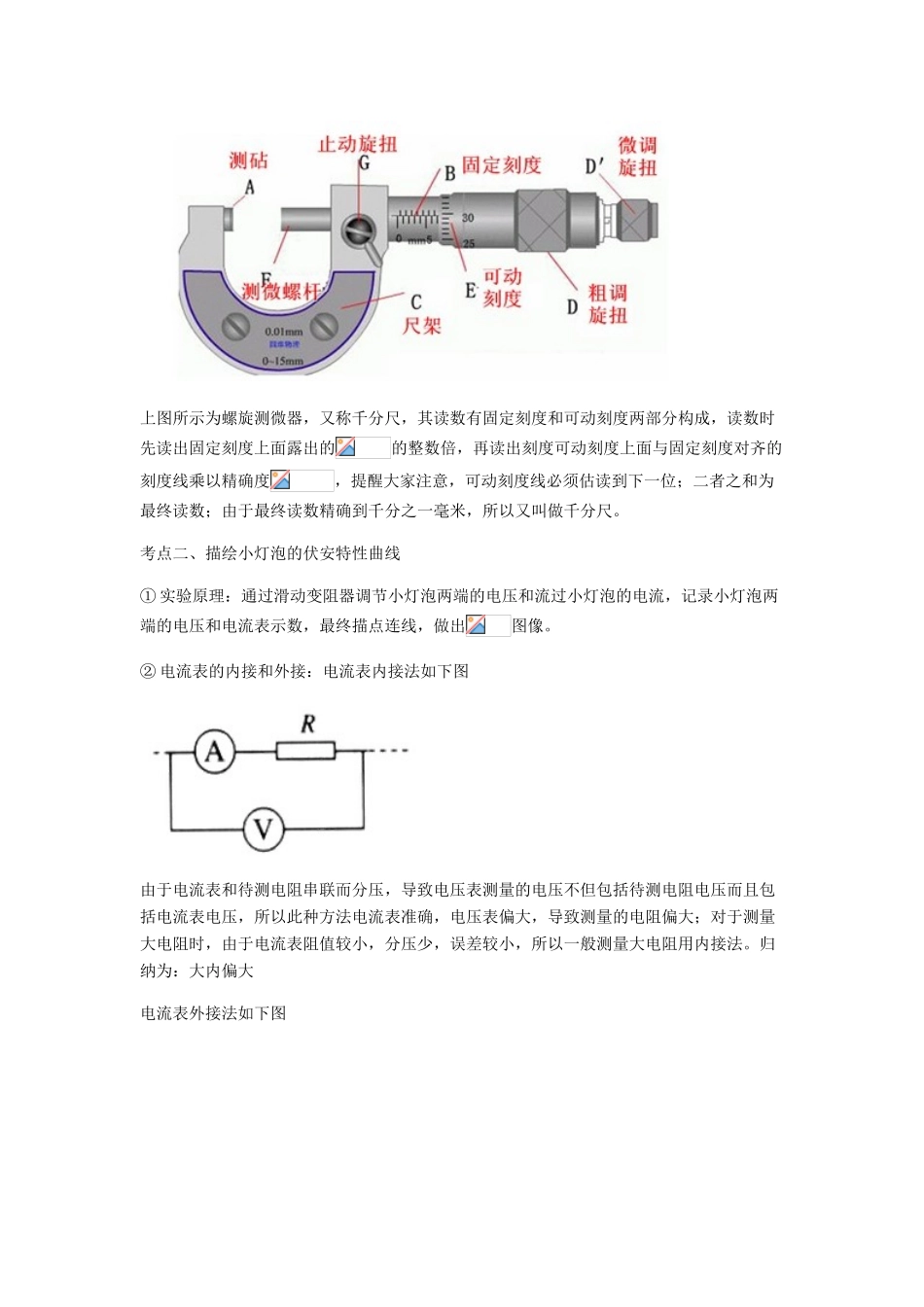

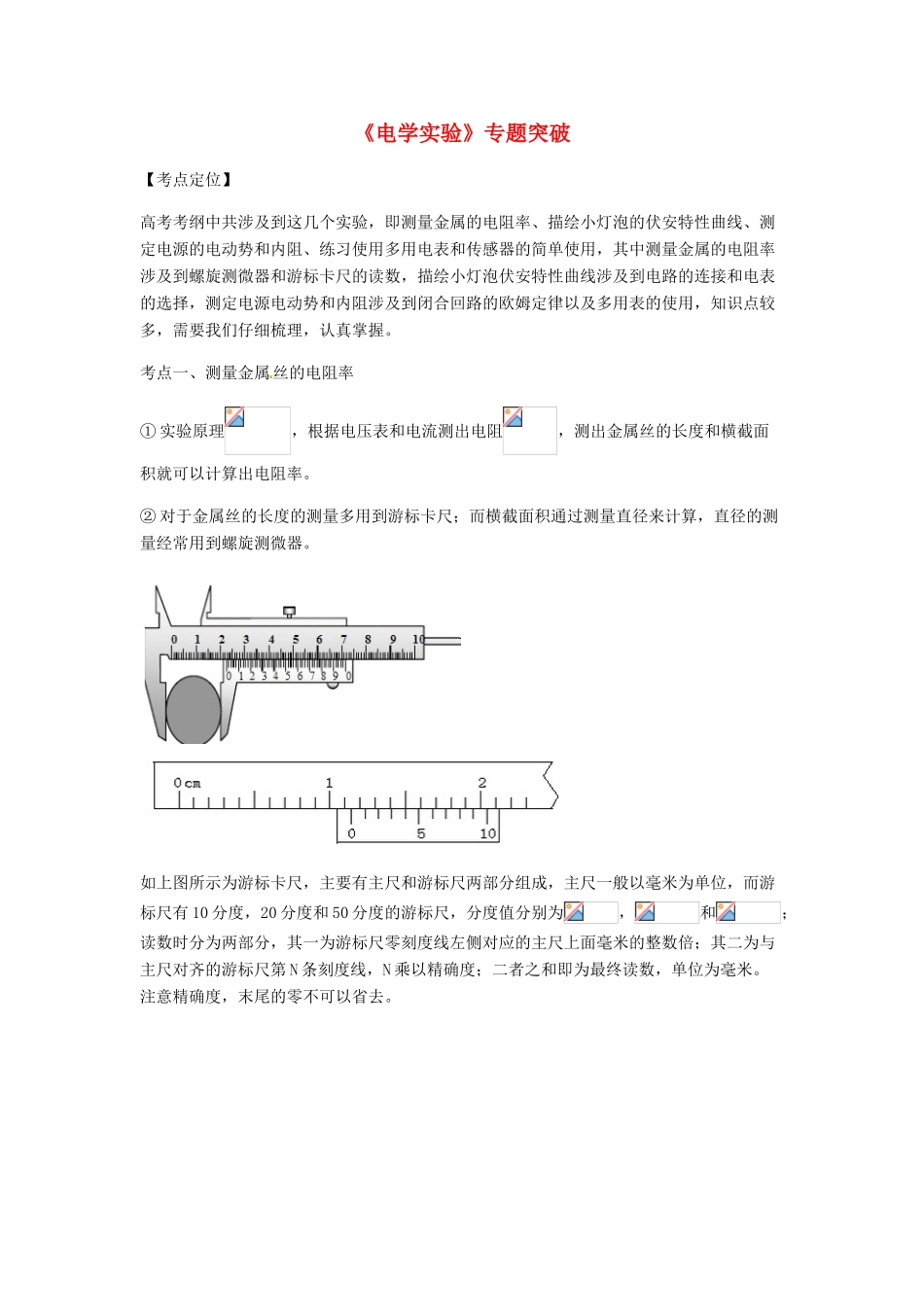

《电学实验》专题突破【考点定位】高考考纲中共涉及到这几个实验，即测量金属的电阻率、描绘小灯泡的伏安特性曲线、测定电源的电动势和内阻、练习使用多用电表和传感器的简单使用，其中测量金属的电阻率涉及到螺旋测微器和游标卡尺的读数，描绘小灯泡伏安特性曲线涉及到电路的连接和电表的选择，测定电源电动势和内阻涉及到闭合回路的欧姆定律以及多用表的使用，知识点较多，需要我们仔细梳理，认真掌握。考点一、测量金属丝的电阻率① 实验原理，根据电压表和电流测出电阻，测出金属丝的长度和横截面积就可以计算出电阻率。② 对于金属丝的长度的测量多用到游标卡尺；而横截面积通过测量直径来计算，直径的测量经常用到螺旋测微器。如上图所示为游标卡尺，主要有主尺和游标尺两部分组成，主尺一般以毫米为单位，而游标尺有 10 分度，20 分度和 50 分度的游标尺，分度值分别为，和；读数时分为两部分，其一为游标尺零刻度线左侧对应的主尺上面毫米的整数倍；其二为与主尺对齐的游标尺第 N 条刻度线，N 乘以精确度；二者之和即为最终读数，单位为毫米。注意精确度，末尾的零不可以省去。上图所示为螺旋测微器，又称千分尺，其读数有固定刻度和可动刻度两部分构成，读数时先读出固定刻度上面露出的的整数倍，再读出刻度可动刻度上面与固定刻度对齐的刻度线乘以精确度，提醒大家注意，可动刻度线必须估读到下一位；二者之和为最终读数；由于最终读数精确到千分之一毫米，所以又叫做千分尺。考点二、描绘小灯泡的伏安特性曲线① 实验原理：通过滑动变阻器调节小灯泡两端的电压和流过小灯泡的电流，记录小灯泡两端的电压和电流表示数，最终描点连线，做出图像。② 电流表的内接和外接：电流表内接法如下图由于电流表和待测电阻串联而分压，导致电压表测量的电压不但包括待测电阻电压而且包括电流表电压，所以此种方法电流表准确，电压表偏大，导致测量的电阻偏大；对于测量大电阻时，由于电流表阻值较小，分压少，误差较小，所以一般测量大电阻用内接法。归纳为：大内偏大电流表外接法如下图由于电压表和待测电阻并联而分流，导致电流表所测电流包括待测电阻和和电压表的电流，此种方案所测电压为准确的，而电流偏大，所以导致测量的电子偏小；对于测量小电阻时，由于电压表内阻较大，分流少，误差较小，所以一般测量小电阻用外接法，归纳为：小外偏小综合考虑小灯泡电阻较小，所以选择电流表外接法.③ 电压表和电流表量程选择要注意考虑小...
