流量为270th卧式蒸汽冷凝器设计大学论文

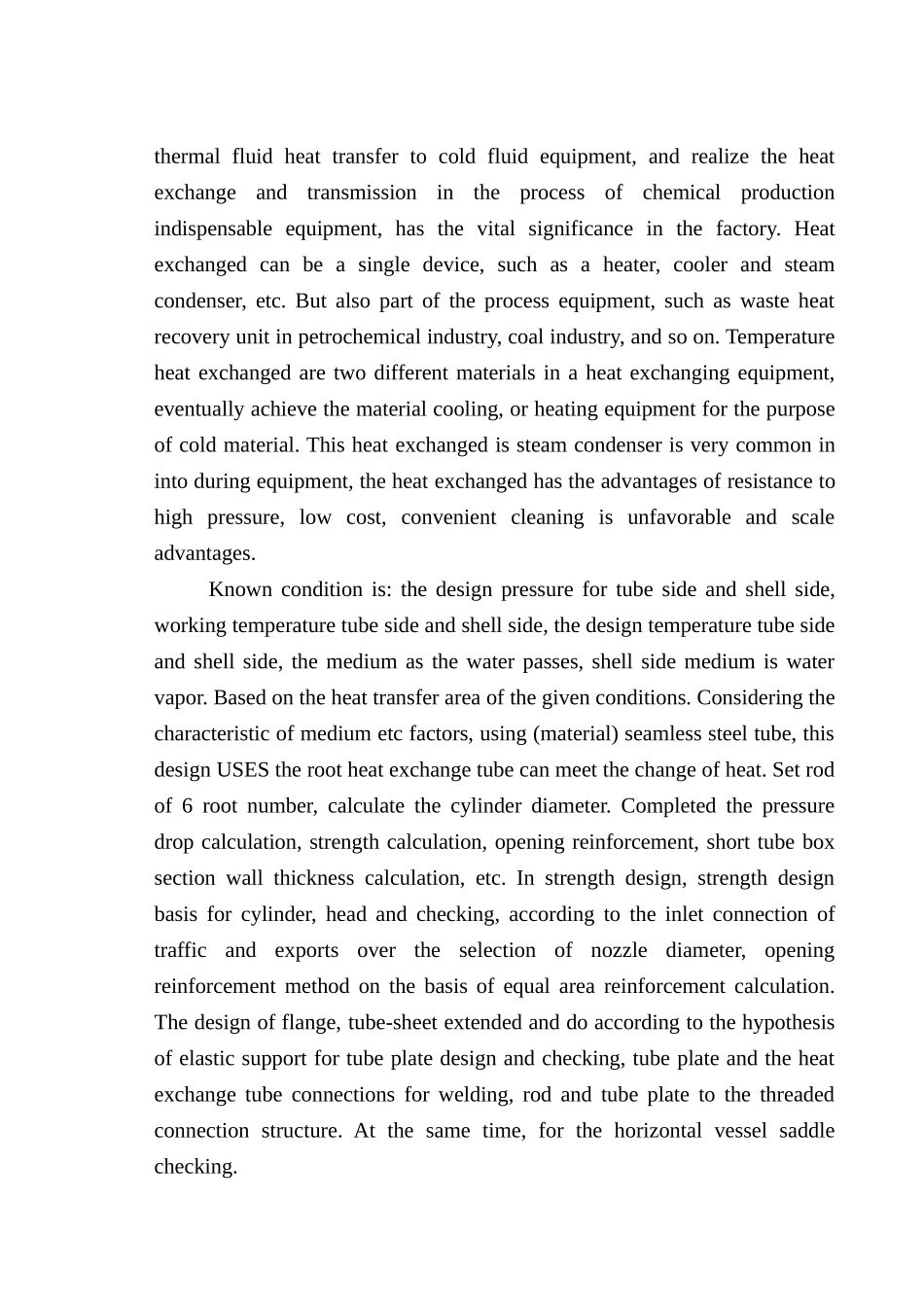

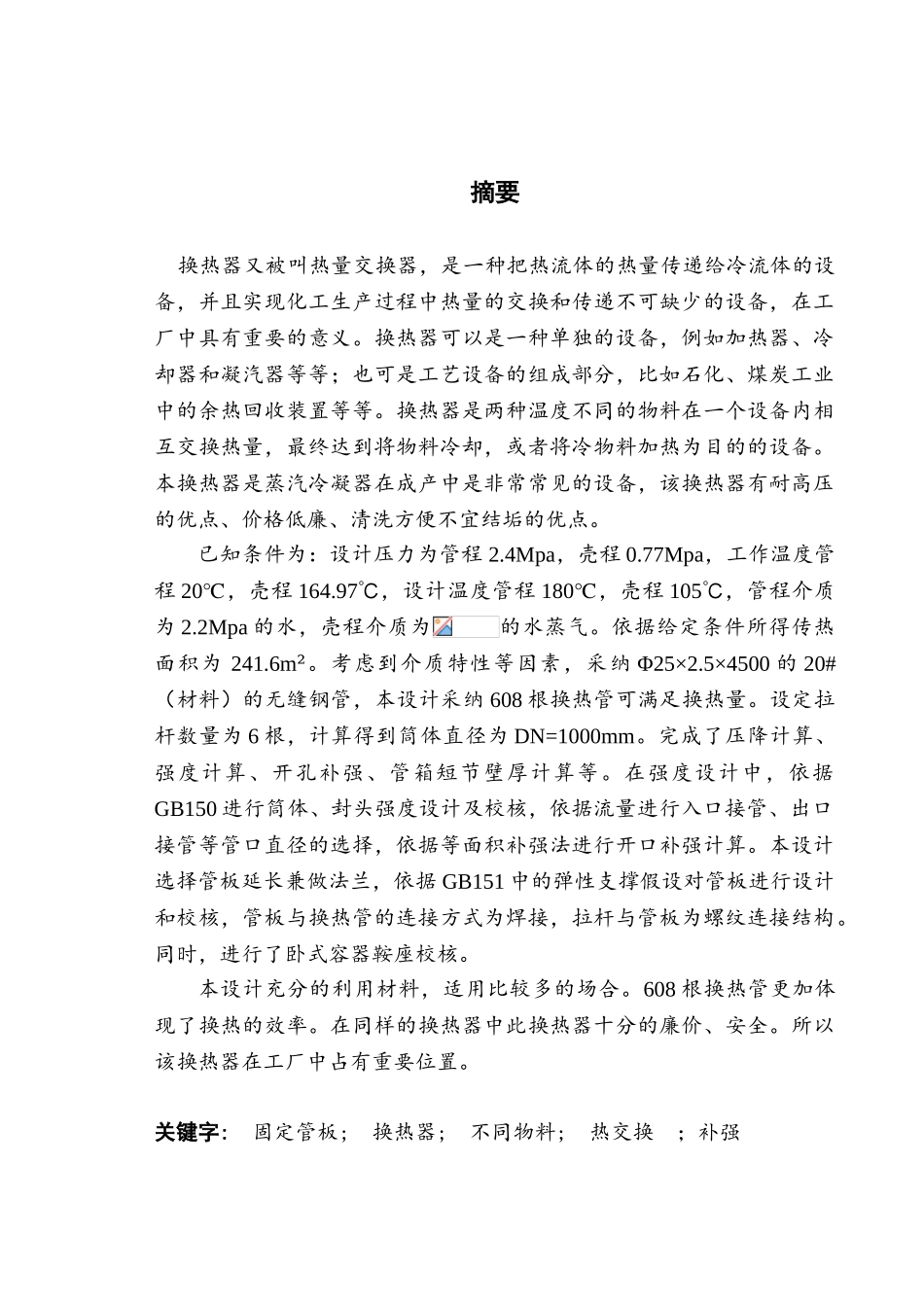

摘要 换热器又被叫热量交换器，是一种把热流体的热量传递给冷流体的设备，并且实现化工生产过程中热量的交换和传递不可缺少的设备，在工厂中具有重要的意义。换热器可以是一种单独的设备，例如加热器、冷却器和凝汽器等等；也可是工艺设备的组成部分，比如石化、煤炭工业中的余热回收装置等等。换热器是两种温度不同的物料在一个设备内相互交换热量，最终达到将物料冷却，或者将冷物料加热为目的的设备。本换热器是蒸汽冷凝器在成产中是非常常见的设备，该换热器有耐高压的优点、价格低廉、清洗方便不宜结垢的优点。已知条件为：设计压力为管程 2.4Mpa，壳程 0.77Mpa，工作温度管程 20℃，壳程 164.97℃，设计温度管程 180℃，壳程 105℃，管程介质为 2.2Mpa 的水，壳程介质为的水蒸气。依据给定条件所得传热面积为 241.6m²。考虑到介质特性等因素，采纳 Φ25×2.5×4500 的 20#（材料）的无缝钢管，本设计采纳 608 根换热管可满足换热量。设定拉杆数量为 6 根，计算得到筒体直径为 DN=1000mm。完成了压降计算、强度计算、开孔补强、管箱短节壁厚计算等。在强度设计中，依据GB150 进行筒体、封头强度设计及校核，依据流量进行入口接管、出口接管等管口直径的选择，依据等面积补强法进行开口补强计算。本设计选择管板延长兼做法兰，依据 GB151 中的弹性支撑假设对管板进行设计和校核，管板与换热管的连接方式为焊接，拉杆与管板为螺纹连接结构。同时，进行了卧式容器鞍座校核。本设计充分的利用材料，适用比较多的场合。608 根换热管更加体现了换热的效率。在同样的换热器中此换热器十分的廉价、安全。所以该换热器在工厂中占有重要位置。关键字: 固定管板; 换热器; 不同物料; 热交换 ；补强AbstractHeat exchanged called heat exchanged again, it is a kind of the thermal fluid heat transfer to cold fluid equipment, and realize the heat exchange and transmission in the process of chemical production indispensable equipment, has the vital significance in the factory. Heat exchanged can be a single device, such as a heater, cooler and steam condenser, etc. But also part of the process equipment, such as waste heat recovery unit in petrochemical industry, coal industry, and so on. Temperature...
