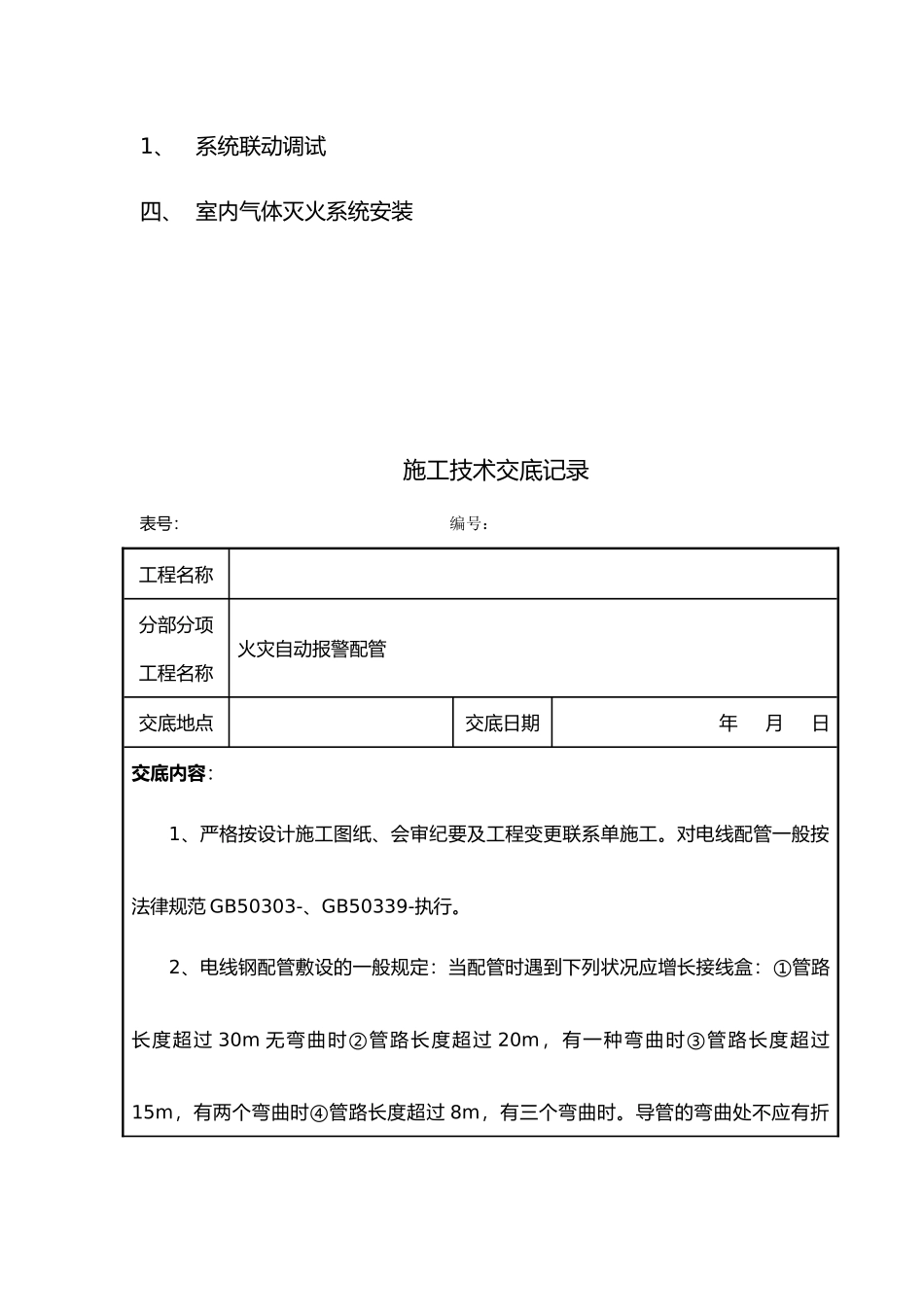

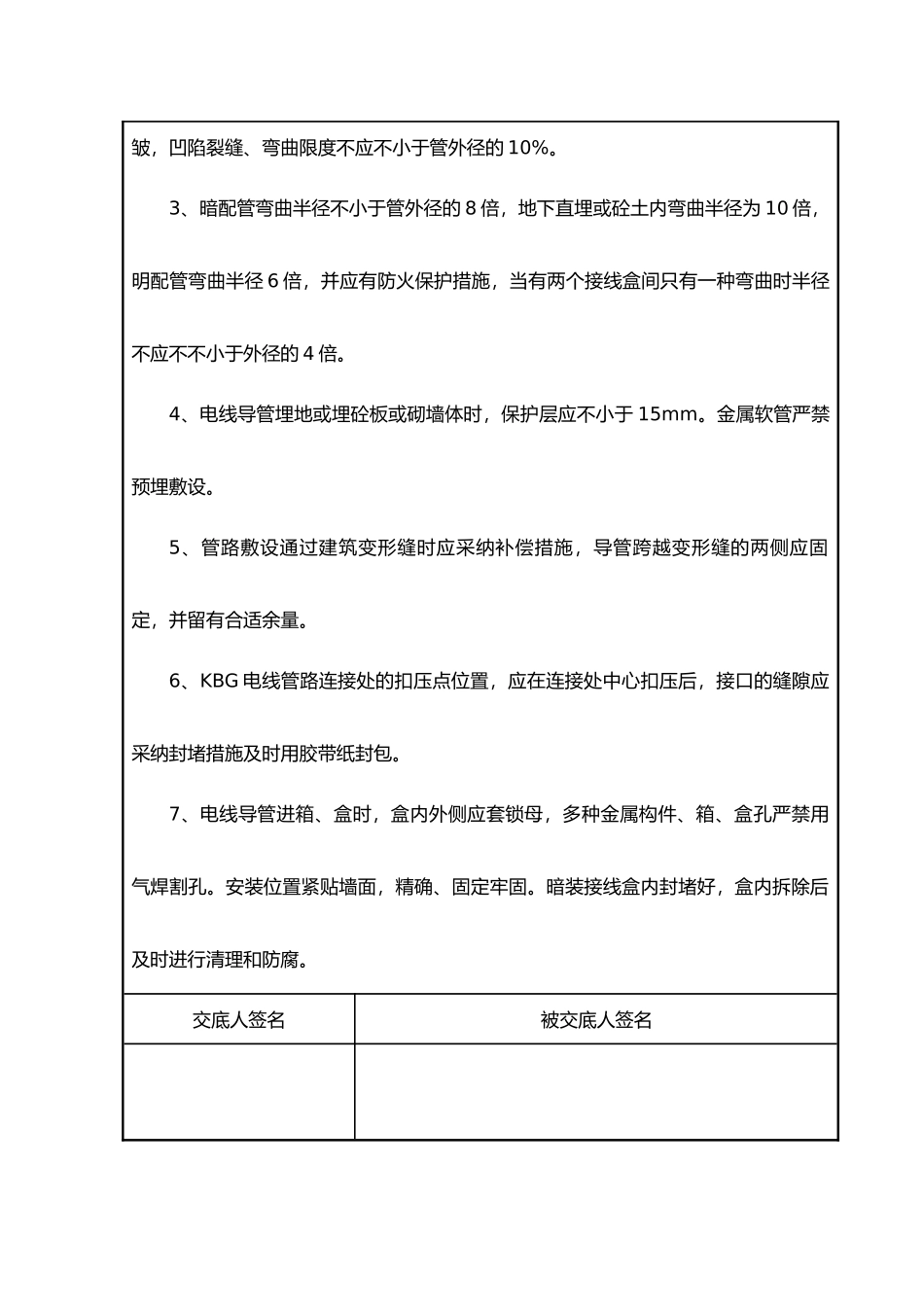

施工技术交底记录目录一、 火灾自动报警及联动控制系统1、火灾自动报警配管2、电线电缆穿管敷设3、报警设备、探测器类安装4、桥架安装5、绝缘接地电阻测试6、设备联动及调试二、 湿式自动喷水灭火系统1、自动喷淋管安装2、喷头安装3、报警阀及其她组件安装4、喷淋系统实验冲洗5、喷淋系统调试三、 防排烟系统安装1、系统联动调试四、 室内气体灭火系统安装施工技术交底记录表号： 编号：工程名称分部分项工程名称火灾自动报警配管交底地点交底日期年 月 日交底内容：1、严格按设计施工图纸、会审纪要及工程变更联系单施工。对电线配管一般按法律规范 GB50303-、GB50339-执行。2、电线钢配管敷设的一般规定：当配管时遇到下列状况应增长接线盒：①管路长度超过 30m 无弯曲时②管路长度超过 20m，有一种弯曲时③管路长度超过15m，有两个弯曲时④管路长度超过 8m，有三个弯曲时。导管的弯曲处不应有折皱，凹陷裂缝、弯曲限度不应不小于管外径的 10%。3、暗配管弯曲半径不小于管外径的 8 倍，地下直埋或砼土内弯曲半径为 10 倍，明配管弯曲半径 6 倍，并应有防火保护措施，当有两个接线盒间只有一种弯曲时半径不应不不小于外径的 4 倍。4、电线导管埋地或埋砼板或砌墙体时，保护层应不小于 15mm。金属软管严禁预埋敷设。5、管路敷设通过建筑变形缝时应采纳补偿措施，导管跨越变形缝的两侧应固定，并留有合适余量。6、KBG 电线管路连接处的扣压点位置，应在连接处中心扣压后，接口的缝隙应采纳封堵措施及时用胶带纸封包。7、电线导管进箱、盒时，盒内外侧应套锁母，多种金属构件、箱、盒孔严禁用气焊割孔。安装位置紧贴墙面，精确、固定牢固。暗装接线盒内封堵好，盒内拆除后及时进行清理和防腐。交底人签名被交底人签名施工技术交底记录表号： 编号：工程名称分部分项工程名称火灾自动报警配管（续）交底地点交底日期年 月 日交底内容：8、支架吊杆的最小直径不不不小于 6mm。管卡与管线终端、弯头中点、电气器具或箱（盒）边沿距离宜为 150~500mm。吊顶内敷设的管路宜采纳单独卡具吊装或支撑物固定，经装修单位容许，直径 20mm 及如下钢管可固定在吊杆或主龙骨上，并做好底漆及面漆防腐解决。钢管卡间的最大距离钢管直径 DN（mm）15202532405065 以上支架间距（m）厚壁管1.51.52.02.02.52.53.5薄壁管1.01.01.51.52.02.0/9、暗装电箱、盒预留洞及电线导管预埋，需要密切配合土建并及时做好分项工程质量检查批及隐蔽验...
