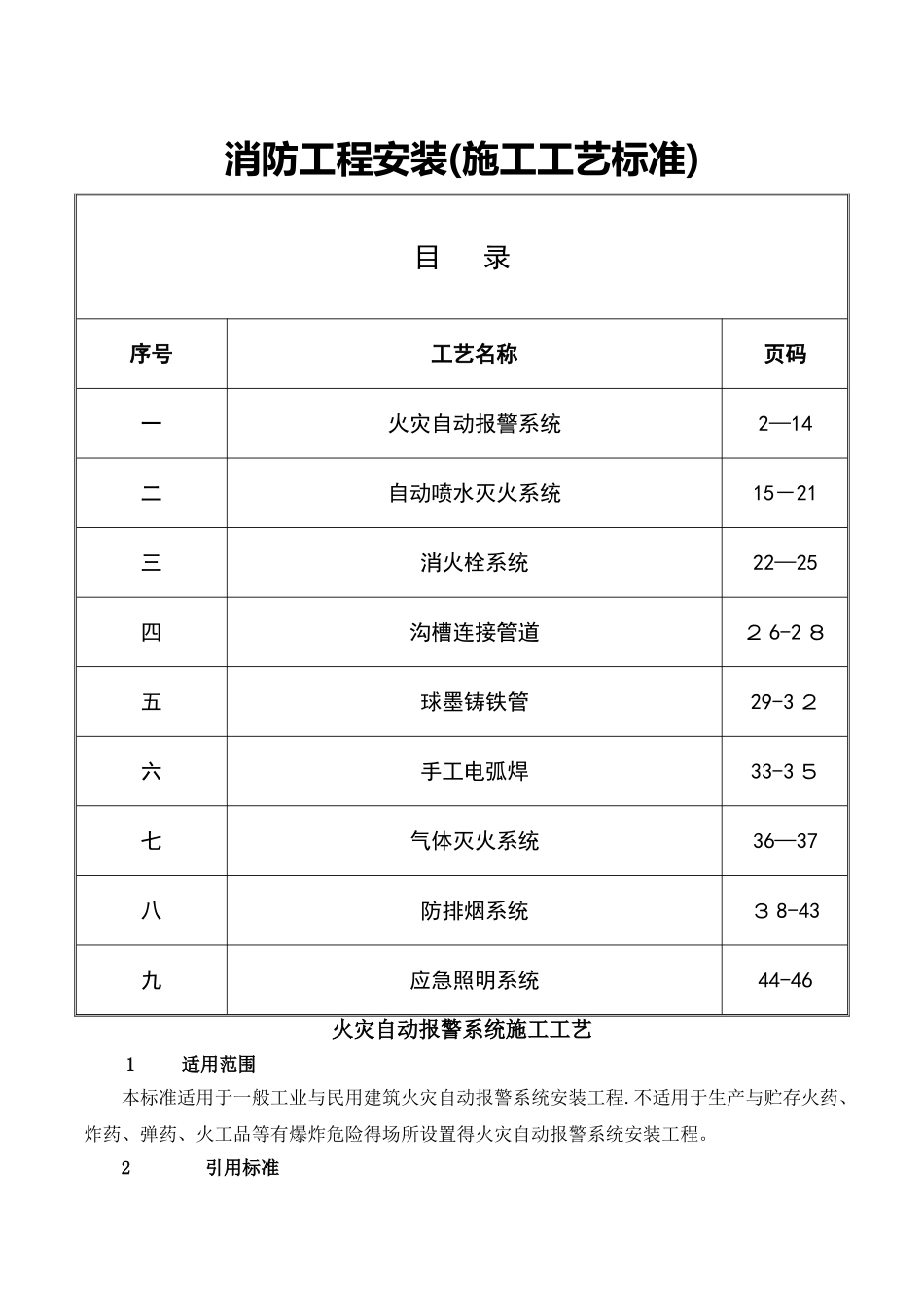

消防工程安装(施工工艺标准)目 录序号工艺名称页码一火灾自动报警系统2—14二自动喷水灭火系统15－21三消火栓系统22—25四沟槽连接管道２ 6-2 ８五球墨铸铁管29-3 ２六手工电弧焊33-3 ５七气体灭火系统36—37八防排烟系统３ 8-43九应急照明系统44-46火灾自动报警系统施工工艺1 适用范围本标准适用于一般工业与民用建筑火灾自动报警系统安装工程.不适用于生产与贮存火药、炸药、弹药、火工品等有爆炸危险得场所设置得火灾自动报警系统安装工程。2 引用标准GB50339—2 ０ 03《智能建筑工程质量验收法律规范》GB ５ 01 ６６—2025《火灾自动报警系统施工及验收法律规范》3 材料设备要求3、1 钢管、接线盒、桥架、控制及通讯线缆得规格型号、材质及阻燃、耐火特性符合设计要求，通过消防产品专业认证,材质检测报告、合格证等齐全。3、2 火灾探测器:感烟、感温探测器、可燃气体探测器、红外光束探测器、缆式探测器等应有3C认证、型式认可证书、产品质量正面书等．3、３ 手报、消防电话、模块箱。３、4 控制台、消防报警主机、计算机、不间断电源、打印机等。4 主要机具4、1 施工机具：电钻、砂轮、电焊机、电锤。4、2 测量器具:水平尺、钢卷尺、钢直尺、万用表、摇表、对线器。4、3 调试仪器：专用消防报警系统综合调试仪器.５ 作业条件5、１ 预埋管路、接线盒、地面线槽及预留孔洞符合设计要求。5、2 主机房内土建、装饰作业完工,抗静电地板安装完毕,温、湿度达到使用要求.5、3 机房内接地端子箱安装完毕。6 安装工艺６、1 工艺流程: 6、２ 钢管、金属线槽及线缆敷设钢管、金属线槽及线缆敷设请参照 进行，火灾自动报警系统中钢管与金属线槽敷设及穿线得还应满足下列要求:6。２。1 火灾自动报警系统线缆敷设等应根据《智能建筑工程质量验收法律规范》探测器安装钢管、线槽及线缆敷设模块箱安装手动报警按钮安装主机房设备安装设备接地单体设备调试系统联调竣工验收得规定,对线缆得种类、电压等级进行检查。6．2。2 对每回路得导线用500V 得兆欧表测量绝缘电阻,其对地绝缘电阻值不应小于２0ＭΩ。6．2。３ 不同类型、不同系统、不同电压等级得消防报警线路不应穿入同一根管内或线槽得同一槽孔内。６。2。4 埋入非燃烧体得建筑物、构筑物内得电线保护管与建筑物、构筑物墙面得距离不应小于30mm.6.2。5 如因条件限制,强电与弱电线路同用一竖井时,应分别布置在竖井得两侧。6。2。6 在建筑物得吊顶内必须采纳金属管、...
