（新课改省份专用）高考物理一轮复习 第八章 第2节 电源 闭合电路的欧姆定律学案（含解析）-人教版高三全册物理学案

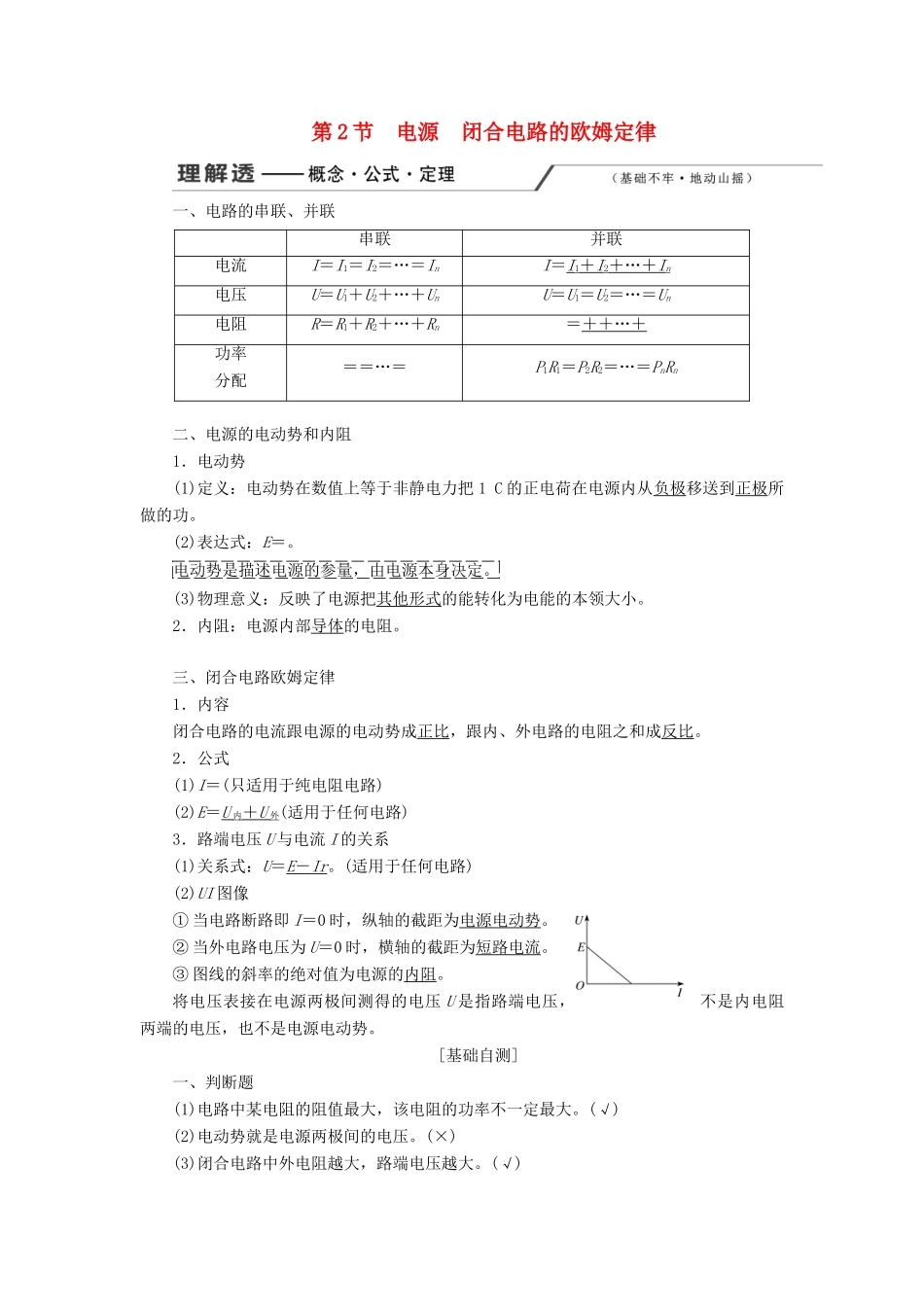

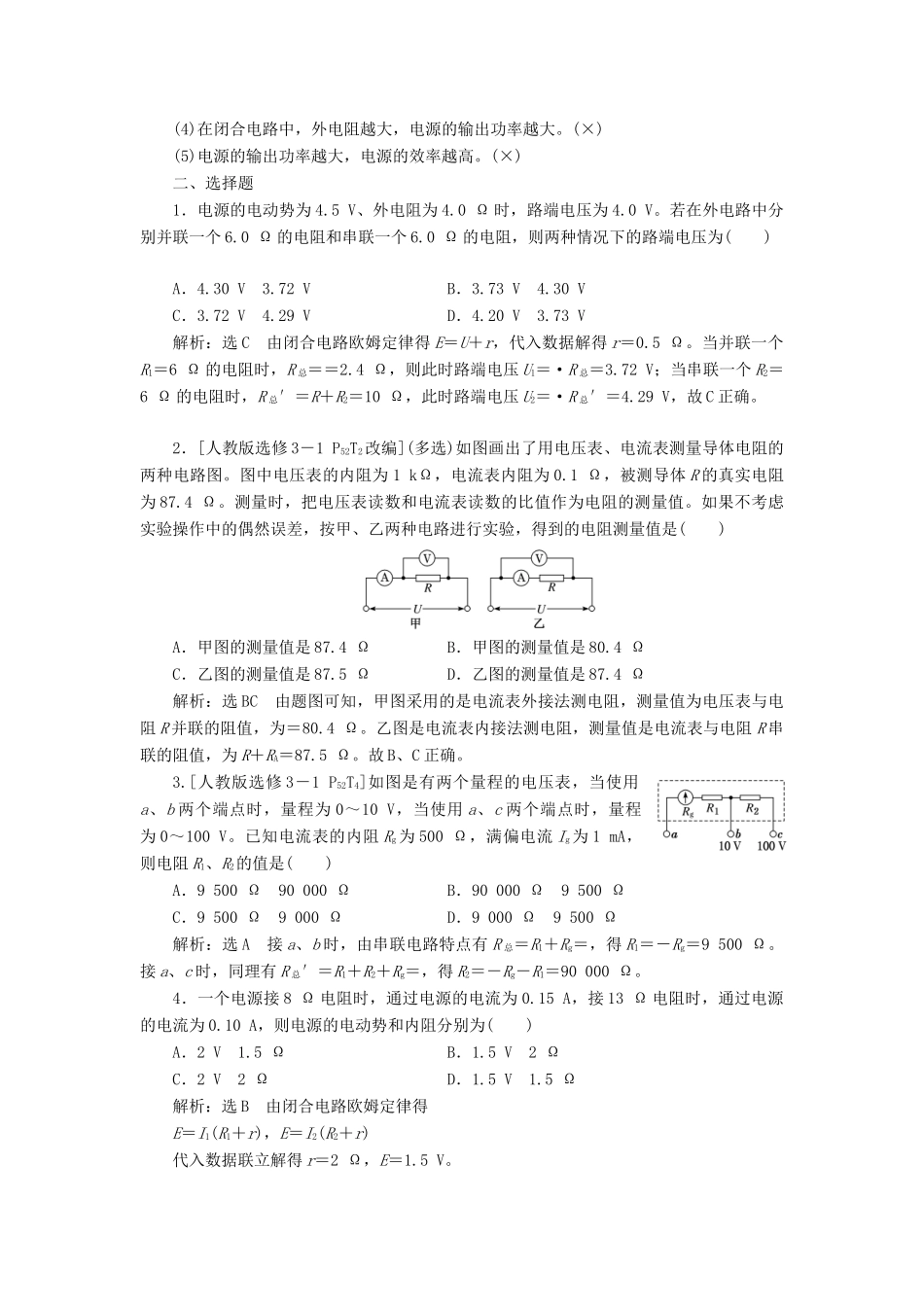

第 2 节 电源 闭合电路的欧姆定律一、电路的串联、并联串联并联电流I＝I1＝I2＝…＝InI＝I1＋ I 2＋…＋ I n电压U＝U1＋U2＋…＋UnU＝U1＝U2＝…＝Un电阻R＝R1＋R2＋…＋Rn＝＋＋…＋功率分配＝＝…＝P1R1＝P2R2＝…＝PnRn二、电源的电动势和内阻1．电动势(1)定义：电动势在数值上等于非静电力把 1 C 的正电荷在电源内从负极移送到正极所做的功。(2)表达式：E＝。电动势是描述电源的参量，由电源本身决定。(3)物理意义：反映了电源把其他形式的能转化为电能的本领大小。2．内阻：电源内部导体的电阻。三、闭合电路欧姆定律1．内容闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。2．公式(1)I＝(只适用于纯电阻电路) (2)E＝U 内＋ U 外(适用于任何电路)3．路端电压 U 与电流 I 的关系(1)关系式：U＝E － Ir 。(适用于任何电路)(2)UI 图像① 当电路断路即 I＝0 时，纵轴的截距为电源电动势。② 当外电路电压为 U＝0 时，横轴的截距为短路电流。③ 图线的斜率的绝对值为电源的内阻。将电压表接在电源两极间测得的电压 U 是指路端电压，不是内电阻两端的电压，也不是电源电动势。[基础自测]一、判断题(1)电路中某电阻的阻值最大，该电阻的功率不一定最大。(√)(2)电动势就是电源两极间的电压。(×)(3)闭合电路中外电阻越大，路端电压越大。(√)(4)在闭合电路中，外电阻越大，电源的输出功率越大。(×)(5)电源的输出功率越大，电源的效率越高。(×)二、选择题1．电源的电动势为 4.5 V、外电阻为 4.0 Ω 时，路端电压为 4.0 V。若在外电路中分别并联一个 6.0 Ω 的电阻和串联一个 6.0 Ω 的电阻，则两种情况下的路端电压为( )A．4.30 V 3.72 V B．3.73 V 4.30 VC．3.72 V 4.29 V D．4.20 V 3.73 V解析：选 C 由闭合电路欧姆定律得 E＝U＋r，代入数据解得 r＝0.5 Ω。当并联一个R1＝6 Ω 的电阻时，R 总＝＝2.4 Ω，则此时路端电压 U1＝·R 总＝3.72 V；当串联一个 R2＝6 Ω 的电阻时，R 总′＝R＋R2＝10 Ω，此时路端电压 U2＝·R 总′＝4.29 V，故 C 正确。2．[人教版选修 3－1 P52T2改编](多选)如图画出了用电压表、电流表测量导体电阻的两种电路图。图中电压表的内阻为 1 kΩ，电流表内阻为 0.1 Ω，被测导体 R 的真实电阻为 87.4 Ω。测量时，把电压表读数和电流表读数的比值作为电阻的测量值。如果不考虑实验操作中的偶然误差，...
