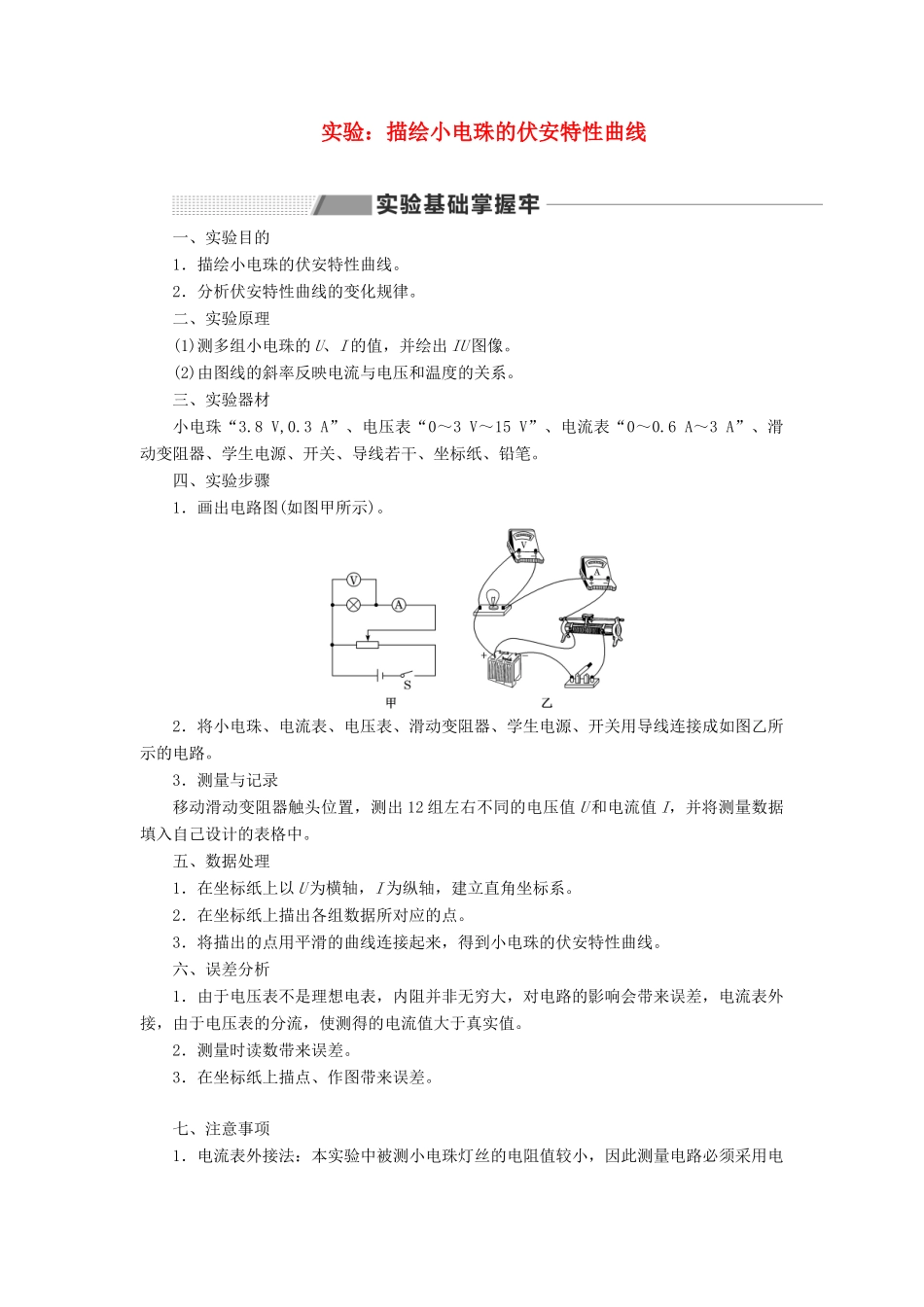

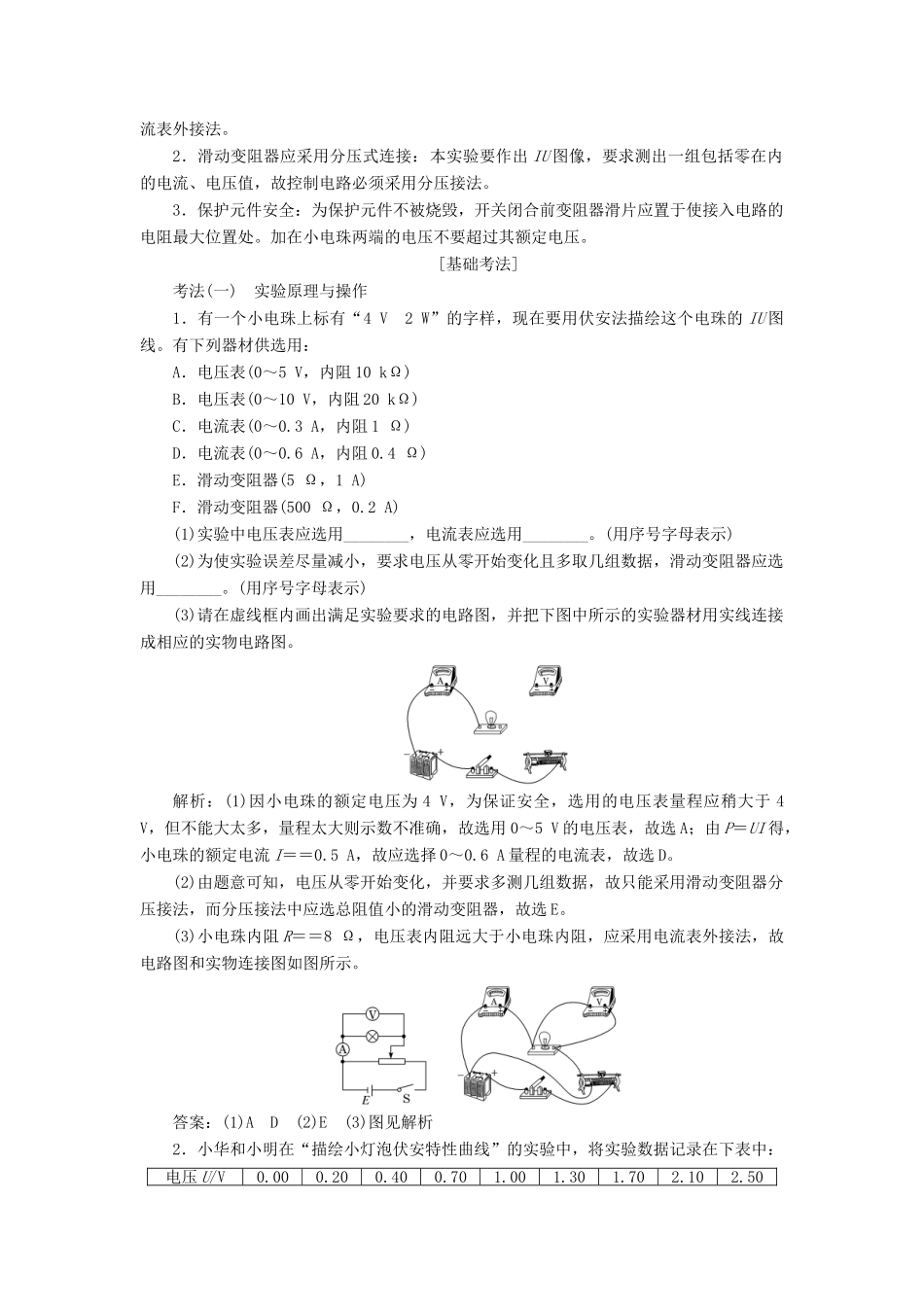

实验：描绘小电珠的伏安特性曲线一、实验目的1．描绘小电珠的伏安特性曲线。2．分析伏安特性曲线的变化规律。二、实验原理(1)测多组小电珠的 U、I 的值，并绘出 IU 图像。(2)由图线的斜率反映电流与电压和温度的关系。三、实验器材小电珠“3.8 V,0.3 A”、电压表“0～3 V～15 V”、电流表“0～0.6 A～3 A”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔。四、实验步骤1．画出电路图(如图甲所示)。2．将小电珠、电流表、电压表、滑动变阻器、学生电源、开关用导线连接成如图乙所示的电路。3．测量与记录移动滑动变阻器触头位置，测出 12 组左右不同的电压值 U 和电流值 I，并将测量数据填入自己设计的表格中。五、数据处理1．在坐标纸上以 U 为横轴，I 为纵轴，建立直角坐标系。 2．在坐标纸上描出各组数据所对应的点。3．将描出的点用平滑的曲线连接起来，得到小电珠的伏安特性曲线。六、误差分析1．由于电压表不是理想电表，内阻并非无穷大，对电路的影响会带来误差，电流表外接，由于电压表的分流，使测得的电流值大于真实值。2．测量时读数带来误差。3．在坐标纸上描点、作图带来误差。七、注意事项1．电流表外接法：本实验中被测小电珠灯丝的电阻值较小，因此测量电路必须采用电流表外接法。2．滑动变阻器应采用分压式连接：本实验要作出 IU 图像，要求测出一组包括零在内的电流、电压值，故控制电路必须采用分压接法。3．保护元件安全：为保护元件不被烧毁，开关闭合前变阻器滑片应置于使接入电路的电阻最大位置处。加在小电珠两端的电压不要超过其额定电压。[基础考法]考法(一) 实验原理与操作1．有一个小电珠上标有“4 V 2 W”的字样，现在要用伏安法描绘这个电珠的 IU 图线。有下列器材供选用：A．电压表(0～5 V，内阻 10 kΩ)B．电压表(0～10 V，内阻 20 kΩ)C．电流表(0～0.3 A，内阻 1 Ω)D．电流表(0～0.6 A，内阻 0.4 Ω)E．滑动变阻器(5 Ω，1 A)F．滑动变阻器(500 Ω，0.2 A)(1)实验中电压表应选用________，电流表应选用________。(用序号字母表示)(2)为使实验误差尽量减小，要求电压从零开始变化且多取几组数据，滑动变阻器应选用________。(用序号字母表示)(3)请在虚线框内画出满足实验要求的电路图，并把下图中所示的实验器材用实线连接成相应的实物电路图。 解析：(1)因小电珠的额定电压为 4 V，为保证安全，选用的电压表量程应稍大于 4 V，但不能大太多，量程太大...
