湖北省水库除险加固工程设计方案说明书—-毕业论文设计

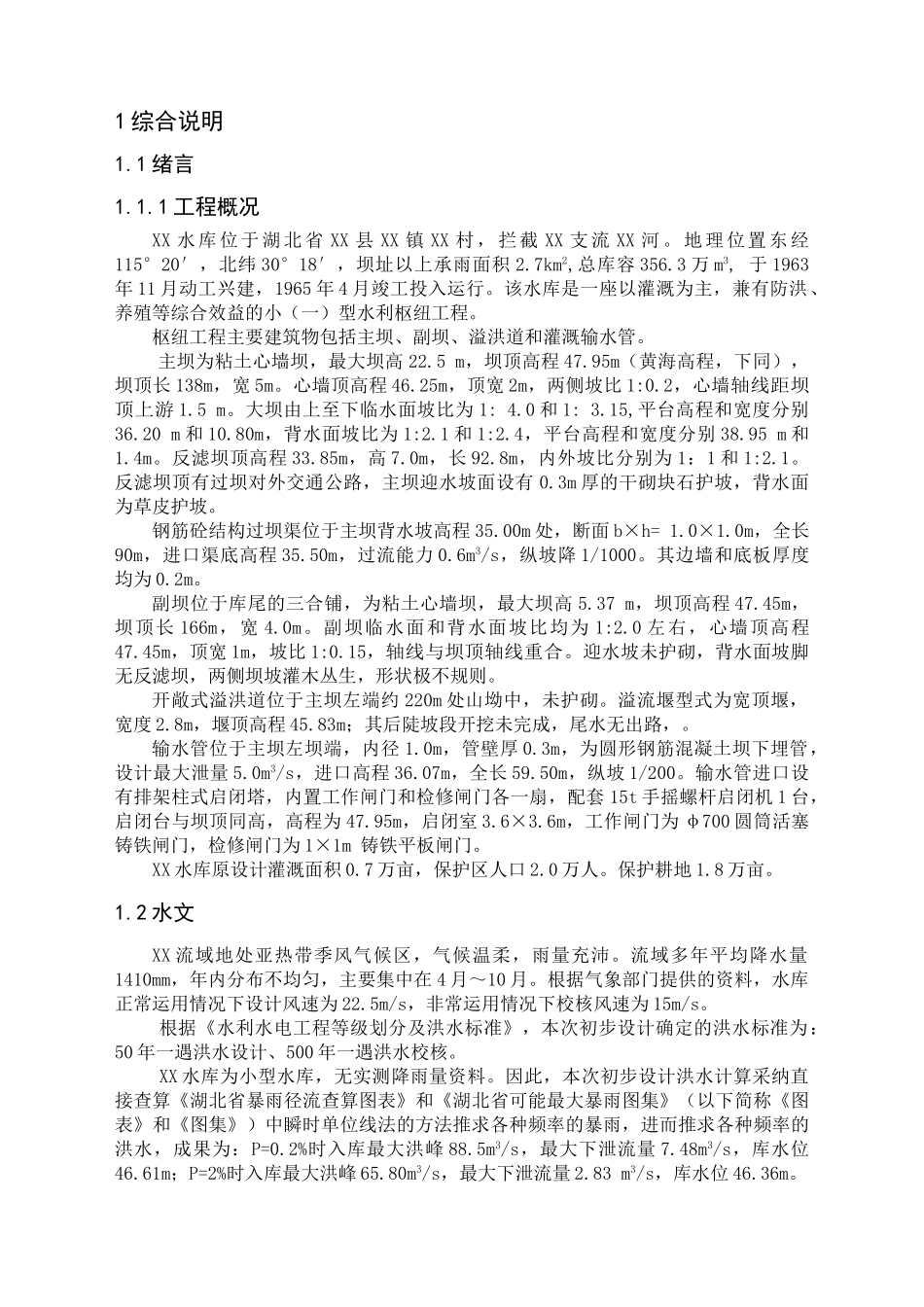

1 综合说明1.1 绪言1.1.1 工程概况XX 水库位于湖北省 XX 县 XX 镇 XX 村，拦截 XX 支流 XX 河。地理位置东经115°20′，北纬 30°18′，坝址以上承雨面积 2.7km2,总库容 356.3 万 m3, 于 1963年 11 月动工兴建，1965 年 4 月竣工投入运行。该水库是一座以灌溉为主，兼有防洪、养殖等综合效益的小（一）型水利枢纽工程。枢纽工程主要建筑物包括主坝、副坝、溢洪道和灌溉输水管。主坝为粘土心墙坝，最大坝高 22.5 m，坝顶高程 47.95m（黄海高程，下同），坝顶长 138m，宽 5m。心墙顶高程 46.25m，顶宽 2m，两侧坡比 1:0.2，心墙轴线距坝顶上游 1.5 m。大坝由上至下临水面坡比为 1: 4.0 和 1: 3.15,平台高程和宽度分别36.20 m 和 10.80m，背水面坡比为 1:2.1 和 1:2.4，平台高程和宽度分别 38.95 m 和1.4m。反滤坝顶高程 33.85m，高 7.0m，长 92.8m，内外坡比分别为 1：1 和 1:2.1。 反滤坝顶有过坝对外交通公路，主坝迎水坡面设有 0.3m 厚的干砌块石护坡，背水面为草皮护坡。钢筋砼结构过坝渠位于主坝背水坡高程 35.00m 处，断面 b×h= 1.0×1.0m，全长90m，进口渠底高程 35.50m，过流能力 0.6m3/s，纵坡降 1/1000。其边墙和底板厚度均为 0.2m。 副坝位于库尾的三合铺，为粘土心墙坝，最大坝高 5.37 m，坝顶高程 47.45m，坝顶长 166m，宽 4.0m。副坝临水面和背水面坡比均为 1:2.0 左右，心墙顶高程47.45m，顶宽 1m，坡比 1:0.15，轴线与坝顶轴线重合。迎水坡未护砌，背水面坡脚无反滤坝，两侧坝坡灌木丛生，形状极不规则。开敞式溢洪道位于主坝左端约 220m 处山坳中，未护砌。溢流堰型式为宽顶堰，宽度 2.8m，堰顶高程 45.83m；其后陡坡段开挖未完成，尾水无出路，。输水管位于主坝左坝端，内径 1.0m，管壁厚 0.3m，为圆形钢筋混凝土坝下埋管，设计最大泄量 5.0m3/s，进口高程 36.07m，全长 59.50m，纵坡 1/200。输水管进口设有排架柱式启闭塔，内置工作闸门和检修闸门各一扇，配套 15t 手摇螺杆启闭机 1 台，启闭台与坝顶同高，高程为 47.95m，启闭室 3.6×3.6m，工作闸门为 φ700 圆筒活塞铸铁闸门，检修闸门为 1×1m 铸铁平板闸门。XX 水库原设计灌溉面积 0.7 万亩，保护区人口 2.0 万人。保护耕地 1.8 万亩。1.2 水文XX 流域地处亚热带季风气候区，气候温柔，雨量充沛。流域多年平均降水量1410mm，年内分布不均匀，主要集中在 4 ...
