澧水二桥12盖梁支架计算书

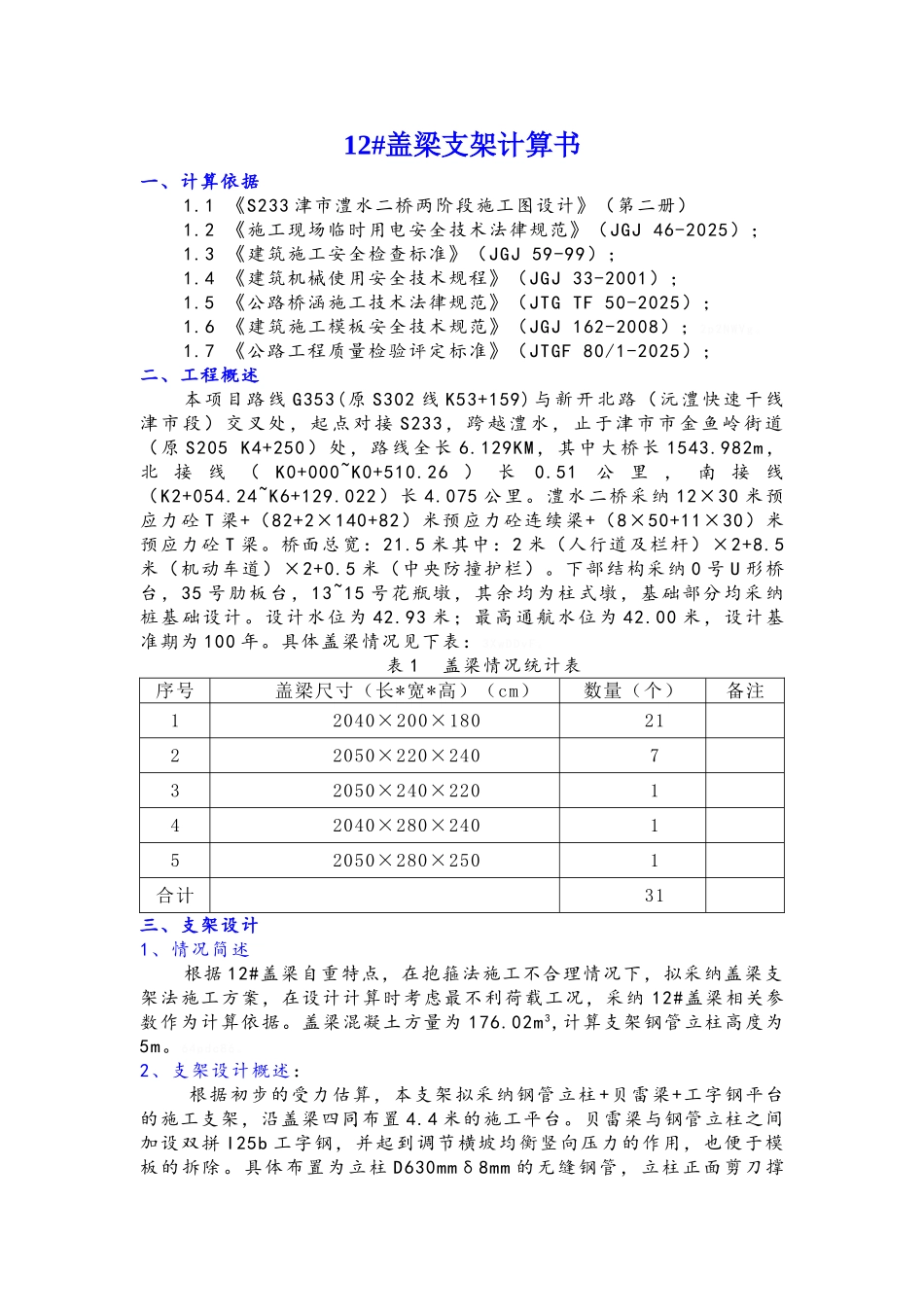

12#盖梁支架计算书一、计算依据1.1 《S233 津市澧水二桥两阶段施工图设计》（第二册）1.2 《施工现场临时用电安全技术法律规范》（JGJ 46-2025）；1.3 《建筑施工安全检查标准》（JGJ 59-99）；1.4 《建筑机械使用安全技术规程》（JGJ 33-2001）；1.5 《公路桥涵施工技术法律规范》（JTG TF 50-2025）；1.6 《建筑施工模板安全技术规范》（JGJ 162-2008）；2p2NWVg。1.7 《公路工程质量检验评定标准》（JTGF 80/1-2025）；二、工程概述本项目路线 G353(原 S302 线 K53+159)与新开北路（沅澧快速干线津市段）交叉处，起点对接 S233，跨越澧水，止于津市市金鱼岭街道（原 S205 K4+250 ）处，路线全长 6.129KM，其中大桥长 1543.982m，北接线（K0+000~K0+510.26）长0.51公里，南接线（K2+054.24~K6+129.022 ）长 4.075 公里。澧水二桥采纳 12×30 米预应力砼 T 梁+（82+2×140+82）米预应力砼连续梁+（8×50+11×30）米预应力砼 T 梁。桥面总宽：21.5 米其中：2 米（人行道及栏杆）×2+8.5米（机动车道）×2+0.5 米（中央防撞护栏）。下部结构采纳 0 号 U 形桥台，35 号肋板台，13~15 号花瓶墩，其余均为柱式墩，基础部分均采纳桩基础设计。设计水位为 42.93 米；最高通航水位为 42.00 米，设计基准期为 100 年。具体盖梁情况见下表：3XwDDvF。表 1 盖梁情况统计表序号盖梁尺寸（长*宽*高）（cm）数量（个）备注12040×200×1802122050×220×240732050×240×220142040×280×240152050×280×2501合计31三、支架设计1、情况简述 根据 12#盖梁自重特点，在抱箍法施工不合理情况下，拟采纳盖梁支架法施工方案，在设计计算时考虑最不利荷载工况，采纳 12#盖梁相关参数作为计算依据。盖梁混凝土方量为 176.02m 3,计算支架钢管立柱高度为5m。64pdc86。2、支架设计概述：根据初步的受力估算，本支架拟采纳钢管立柱 +贝雷梁+工字钢平台的施工支架，沿盖梁四同布置 4.4 米的施工平台。贝雷梁与钢管立柱之间加设双拼 I25b 工字钢，并起到调节横坡均衡竖向压力的作用，也便于模板的拆除。具体布置为立柱 D630mmδ8mm 的无缝钢管，立柱正面剪刀撑为［20a 槽钢，主梁采纳国产贝雷桁架片，单层双排布置，每排 7 片，共14 片；横梁采纳 I25b 工字钢顺桥向布置 28 根，间距为 0.5m，并预留墩柱与盖梁连接空间。xQE6cMS。详细设计见附图：12 号盖梁施工支架布置图四、各材料计算参数1、钢...
