烘干箱的温度控制系统设计本科学位论文

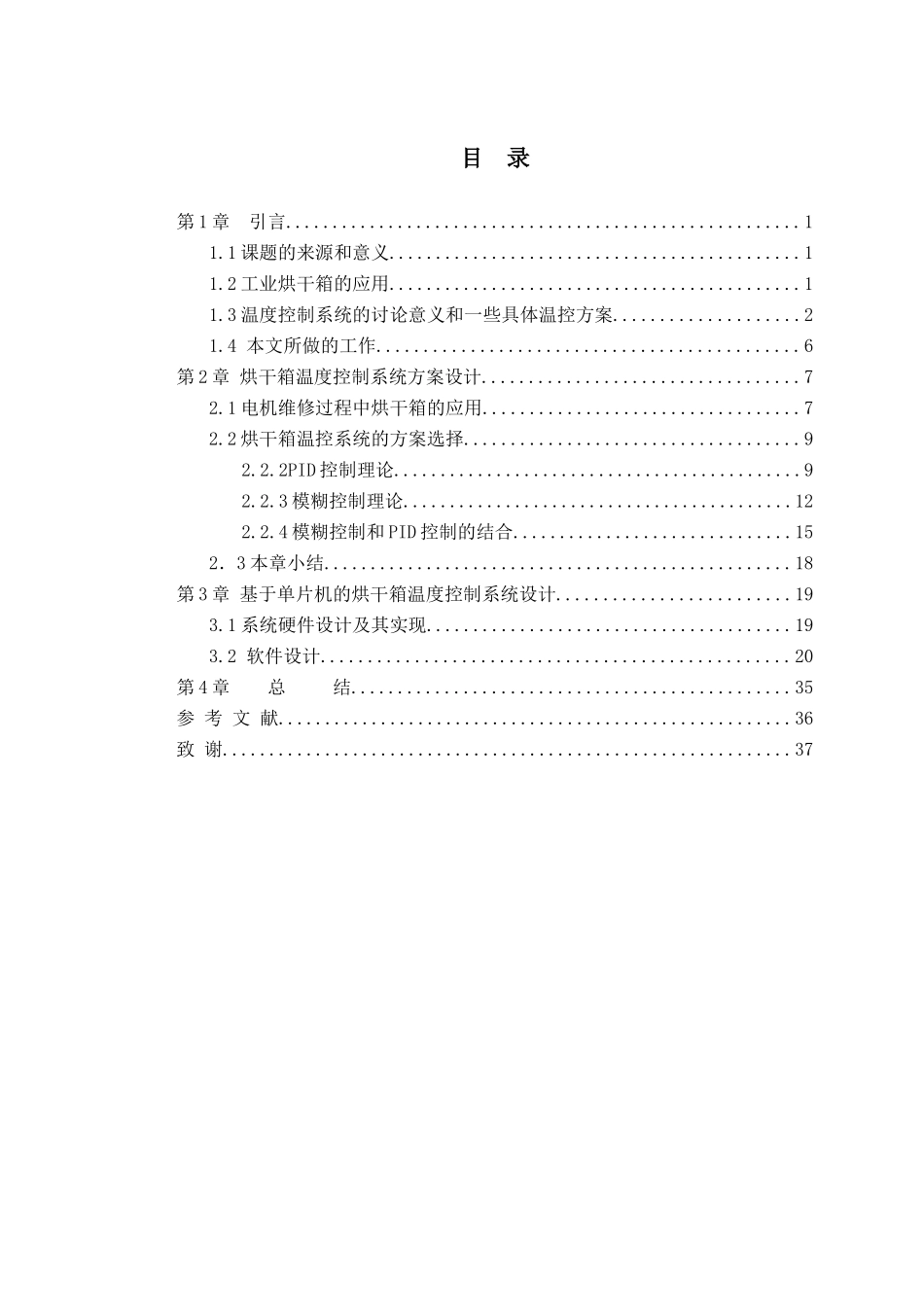

目 录第 1 章 引言.......................................................11.1 课题的来源和意义............................................11.2 工业烘干箱的应用............................................11.3 温度控制系统的讨论意义和一些具体温控方案....................21.4 本文所做的工作.............................................6第 2 章 烘干箱温度控制系统方案设计..................................72.1 电机维修过程中烘干箱的应用..................................72.2 烘干箱温控系统的方案选择....................................92.2.2PID 控制理论............................................92.2.3 模糊控制理论..........................................122.2.4 模糊控制和 PID 控制的结合..............................152．3 本章小结..................................................18第 3 章 基于单片机的烘干箱温度控制系统设计.........................193.1 系统硬件设计及其实现.......................................193.2 软件设计..................................................20第 4 章 总 结...............................................35参 考 文 献.......................................................36致 谢.............................................................37第 1 章 引言1.1 课题的来源和意义本文选择“烘干箱温度控制的设计”作为讨论课题，该课题来源于广东韶关钢铁集团有限公司设备检修中心的烘千箱改造项目。本次烘干箱改造的原因是原有的烘干箱为自行研制设备，温度控制采纳继电控制，经多年使用，现存在温度控制单一且操作麻烦、温度上升较慢、加热时间较长、热惯性较大等问题，对于维修质量的影响越来越突出。结合维修过程中的实际情况，通过技术改造研制一台烘干箱，使其具有升温快、热惯性小、效率高及安全可靠的特点，并将其广泛应用于维修行业中的烘干处理。本文针对烘干箱这一具体的温度控制对象进行讨论，寻找一种较为理想的控制方案，达到调节时间短、超调量为零且稳态误差在士loC内的技术要求。同时将该方案用于其它大功率加热设备，都能达到零超调，且调节时间快，稳态误差也非常小的理想效果。因此，针对具体的对象，提出适合其他大功率加热设备的有效控制方法与策略，有着十分现...
