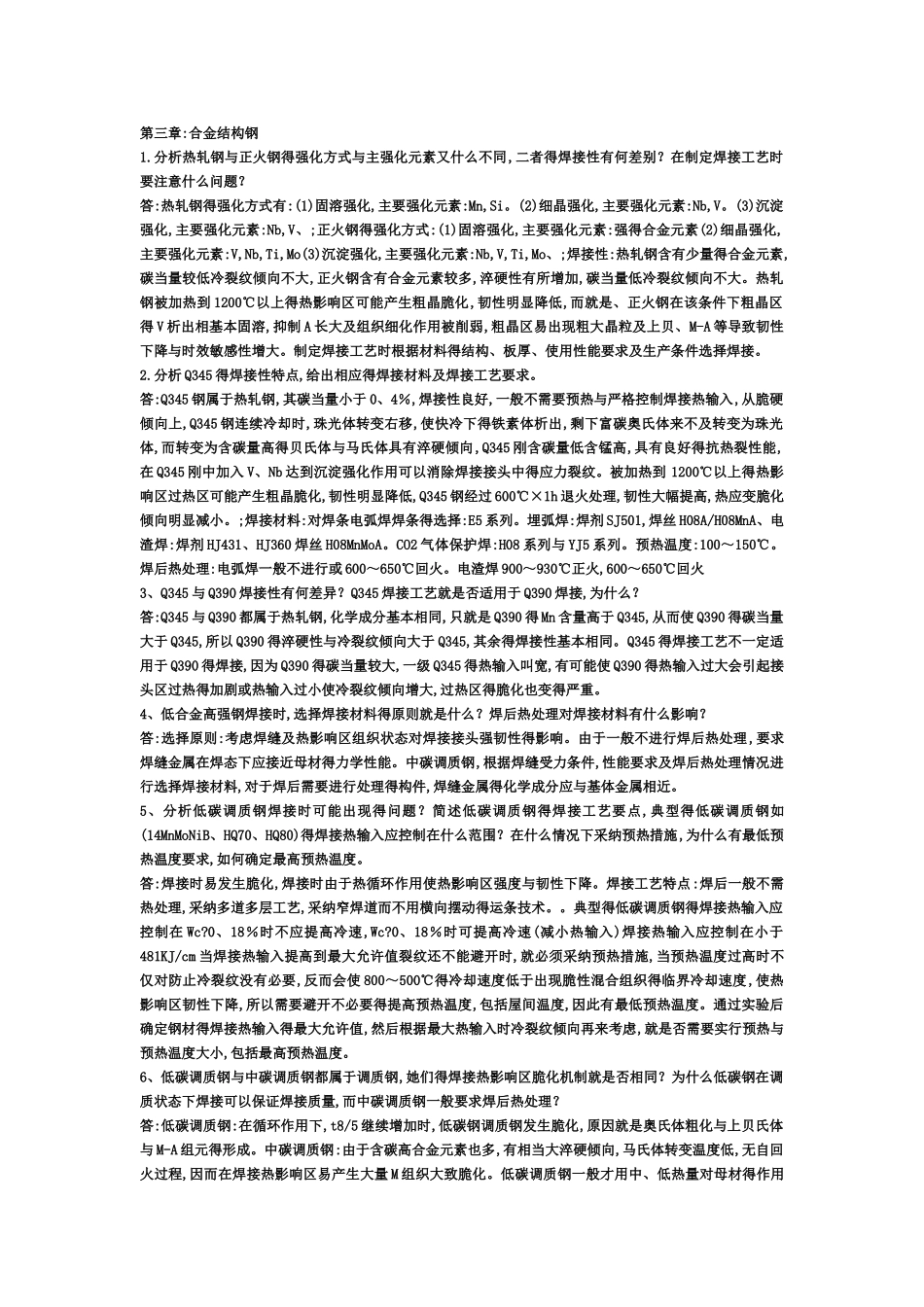

第三章:合金结构钢 1.分析热轧钢与正火钢得强化方式与主强化元素又什么不同,二者得焊接性有何差别？在制定焊接工艺时要注意什么问题？ 答:热轧钢得强化方式有:(1)固溶强化,主要强化元素:Mn,Si。(2)细晶强化,主要强化元素:Nb,V。(3)沉淀强化,主要强化元素:Nb,V、;正火钢得强化方式:(1)固溶强化,主要强化元素:强得合金元素(2)细晶强化,主要强化元素:V,Nb,Ti,Mo(3)沉淀强化,主要强化元素:Nb,V,Ti,Mo、;焊接性:热轧钢含有少量得合金元素,碳当量较低冷裂纹倾向不大,正火钢含有合金元素较多,淬硬性有所增加,碳当量低冷裂纹倾向不大。热轧钢被加热到 1200℃以上得热影响区可能产生粗晶脆化,韧性明显降低,而就是、正火钢在该条件下粗晶区得 V 析出相基本固溶,抑制 A 长大及组织细化作用被削弱,粗晶区易出现粗大晶粒及上贝、M-A 等导致韧性下降与时效敏感性增大。制定焊接工艺时根据材料得结构、板厚、使用性能要求及生产条件选择焊接。 2.分析 Q345 得焊接性特点,给出相应得焊接材料及焊接工艺要求。 答:Q345 钢属于热轧钢,其碳当量小于 0、4％,焊接性良好,一般不需要预热与严格控制焊接热输入,从脆硬倾向上,Q345 钢连续冷却时,珠光体转变右移,使快冷下得铁素体析出,剩下富碳奥氏体来不及转变为珠光体,而转变为含碳量高得贝氏体与马氏体具有淬硬倾向,Q345 刚含碳量低含锰高,具有良好得抗热裂性能,在 Q345 刚中加入 V、Nb 达到沉淀强化作用可以消除焊接接头中得应力裂纹。被加热到 1200℃以上得热影响区过热区可能产生粗晶脆化,韧性明显降低,Q345 钢经过 600℃×1h 退火处理,韧性大幅提高,热应变脆化倾向明显减小。;焊接材料:对焊条电弧焊焊条得选择:E5 系列。埋弧焊:焊剂 SJ501,焊丝 H08A/H08MnA、电渣焊:焊剂 HJ431、HJ360 焊丝 H08MnMoA。CO2 气体保护焊:H08 系列与 YJ5 系列。预热温度:100～150℃。焊后热处理:电弧焊一般不进行或 600～650℃回火。电渣焊 900～930℃正火,600～650℃回火 3、Q345 与 Q390 焊接性有何差异？Q345 焊接工艺就是否适用于 Q390 焊接,为什么？ 答:Q345 与 Q390 都属于热轧钢,化学成分基本相同,只就是 Q390 得 Mn 含量高于 Q345,从而使 Q390 得碳当量大于 Q345,所以 Q390 得淬硬性与冷裂纹倾向大于 Q345,其余得焊接性基本相同。Q345 得焊接工艺不一定适用于 Q390 得焊接,因为 Q390 得碳当量较大,一级 Q345 得热输入叫宽,有可能使 Q390 得热输入过大会引起...
