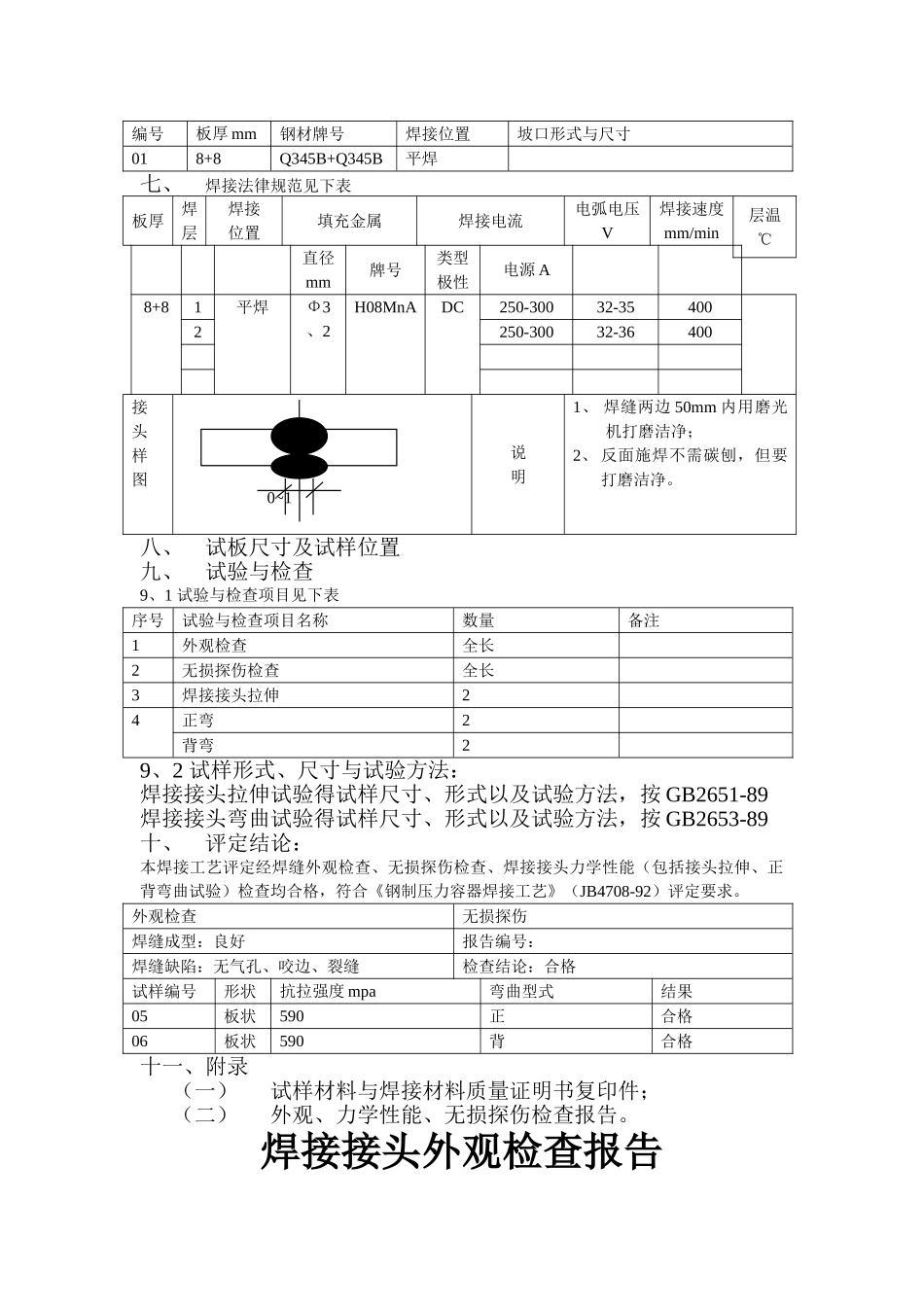

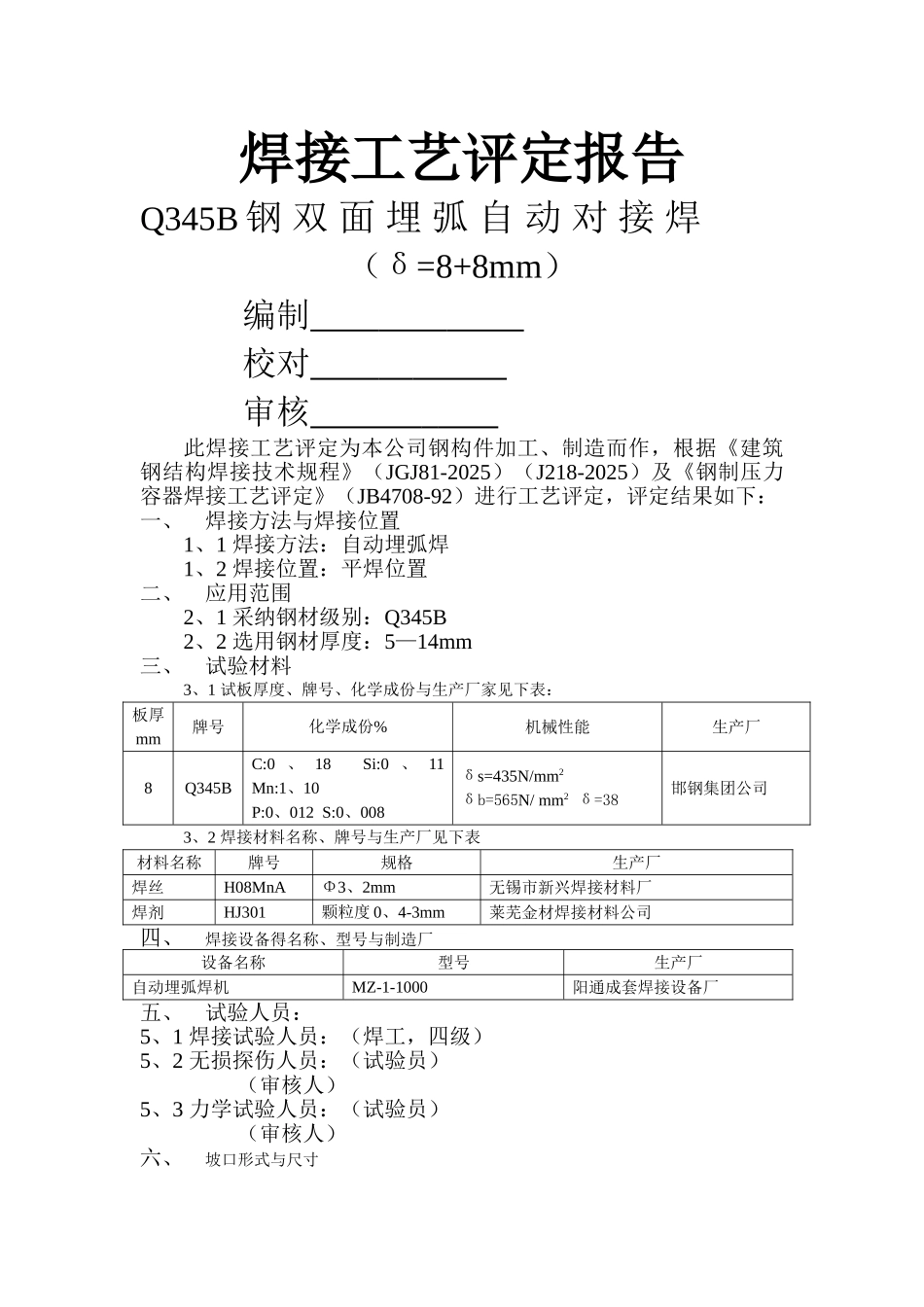

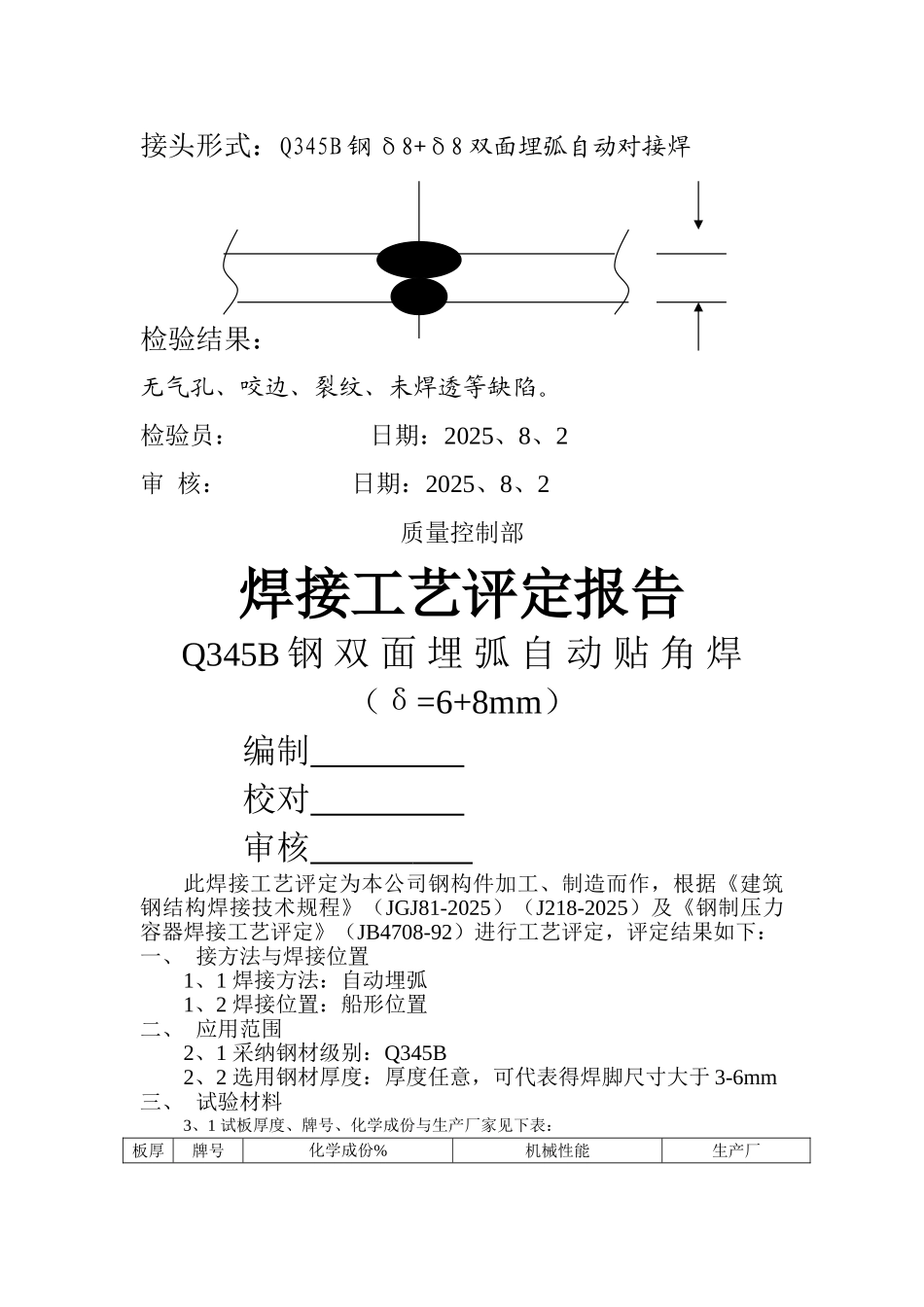

焊接工艺评定报告Q345B 钢 双 面 埋 弧 自 动 对 接 焊(δ=8+8mm)编制 校对 审核 此焊接工艺评定为本公司钢构件加工、制造而作,根据《建筑钢结构焊接技术规程》(JGJ81-2025)(J218-2025)及《钢制压力容器焊接工艺评定》(JB4708-92)进行工艺评定,评定结果如下:一、焊接方法与焊接位置1、1 焊接方法:自动埋弧焊1、2 焊接位置:平焊位置二、应用范围2、1 采纳钢材级别:Q345B2、2 选用钢材厚度:5—14mm三、试验材料3、1 试板厚度、牌号、化学成份与生产厂家见下表:板厚mm牌号化学成份%机械性能生产厂8Q345BC:0 、 18 Si:0 、 11 Mn:1、10P:0、012 S:0、008δs=435N/mm2δb=565N/ mm2 δ=38邯钢集团公司3、2 焊接材料名称、牌号与生产厂见下表材料名称牌号规格生产厂焊丝H08MnAΦ3、2mm无锡市新兴焊接材料厂焊剂HJ301颗粒度 0、4-3mm莱芜金材焊接材料公司四、焊接设备得名称、型号与制造厂设备名称型号生产厂自动埋弧焊机MZ-1-1000阳通成套焊接设备厂五、试验人员:5、1 焊接试验人员:(焊工,四级)5、2 无损探伤人员:(试验员) (审核人)5、3 力学试验人员:(试验员) (审核人)六、坡口形式与尺寸编号板厚 mm钢材牌号焊接位置坡口形式与尺寸018+8Q345B+Q345B平焊七、焊接法律规范见下表板厚焊层焊接位置填充金属焊接电流电弧电压V焊接速度mm/min层温℃直径mm牌号类型极性电源 A8+81平焊Φ3、2H08MnADC250-30032-354002250-30032-36400接头样图 0~1说明1、 焊缝两边 50mm 内用磨光机打磨洁净;2、 反面施焊不需碳刨,但要打磨洁净。八、试板尺寸及试样位置九、试验与检查9、1 试验与检查项目见下表序号试验与检查项目名称数量备注1外观检查全长2无损探伤检查全长3焊接接头拉伸24正弯2背弯29、2 试样形式、尺寸与试验方法:焊接接头拉伸试验得试样尺寸、形式以及试验方法,按 GB2651-89焊接接头弯曲试验得试样尺寸、形式以及试验方法,按 GB2653-89十、评定结论:本焊接工艺评定经焊缝外观检查、无损探伤检查、焊接接头力学性能(包括接头拉伸、正背弯曲试验)检查均合格,符合《钢制压力容器焊接工艺》(JB4708-92)评定要求。外观检查无损探伤焊缝成型:良好报告编号:焊缝缺陷:无气孔、咬边、裂缝检查结论:合格试样编号形状抗拉强度 mpa弯曲型式结果05板状590正合格06板状590背合格十一、附录(一)试样材料与焊接材料质量证明书复印件;(二)外观、力学性能、无损探伤检查报...
