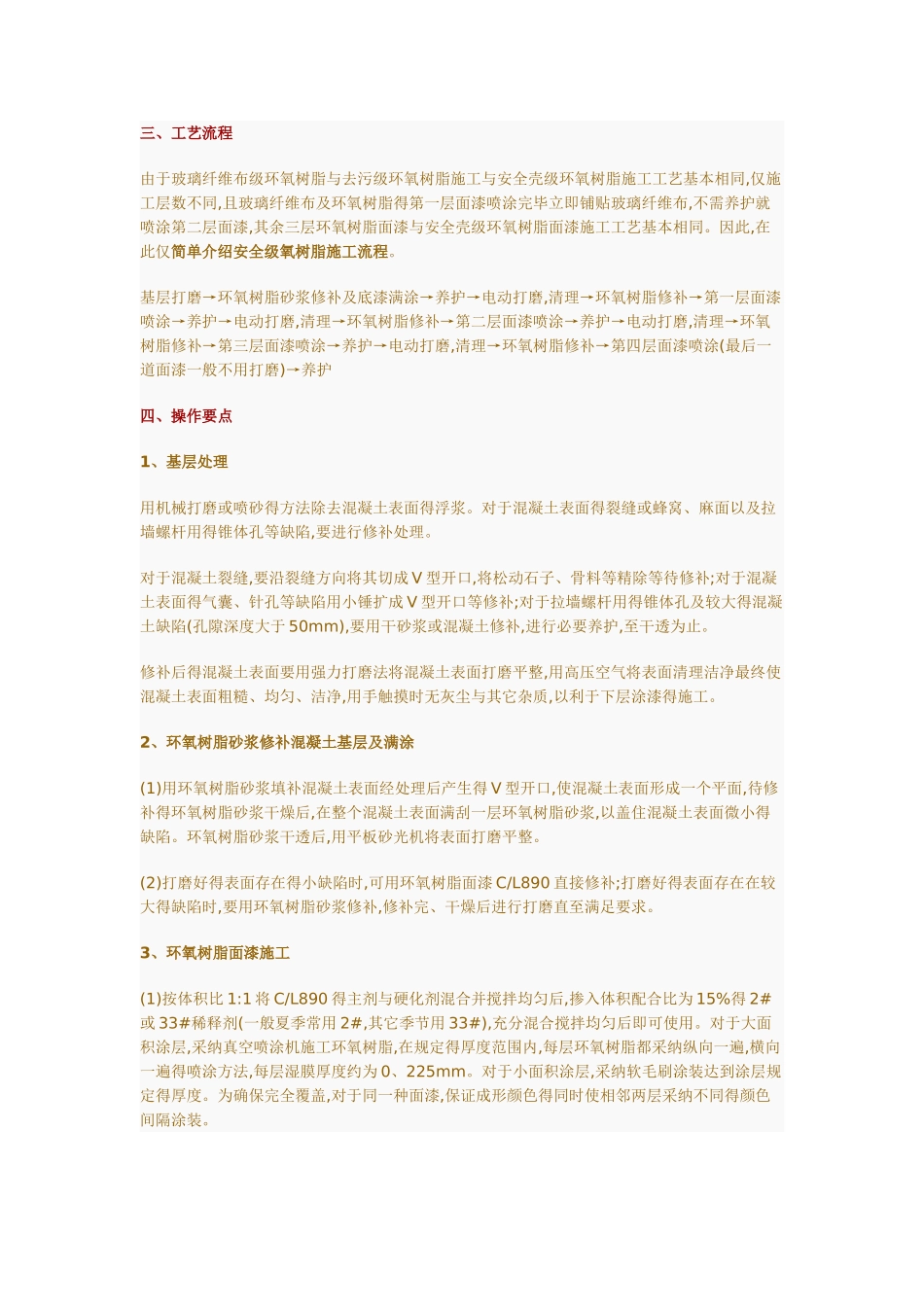

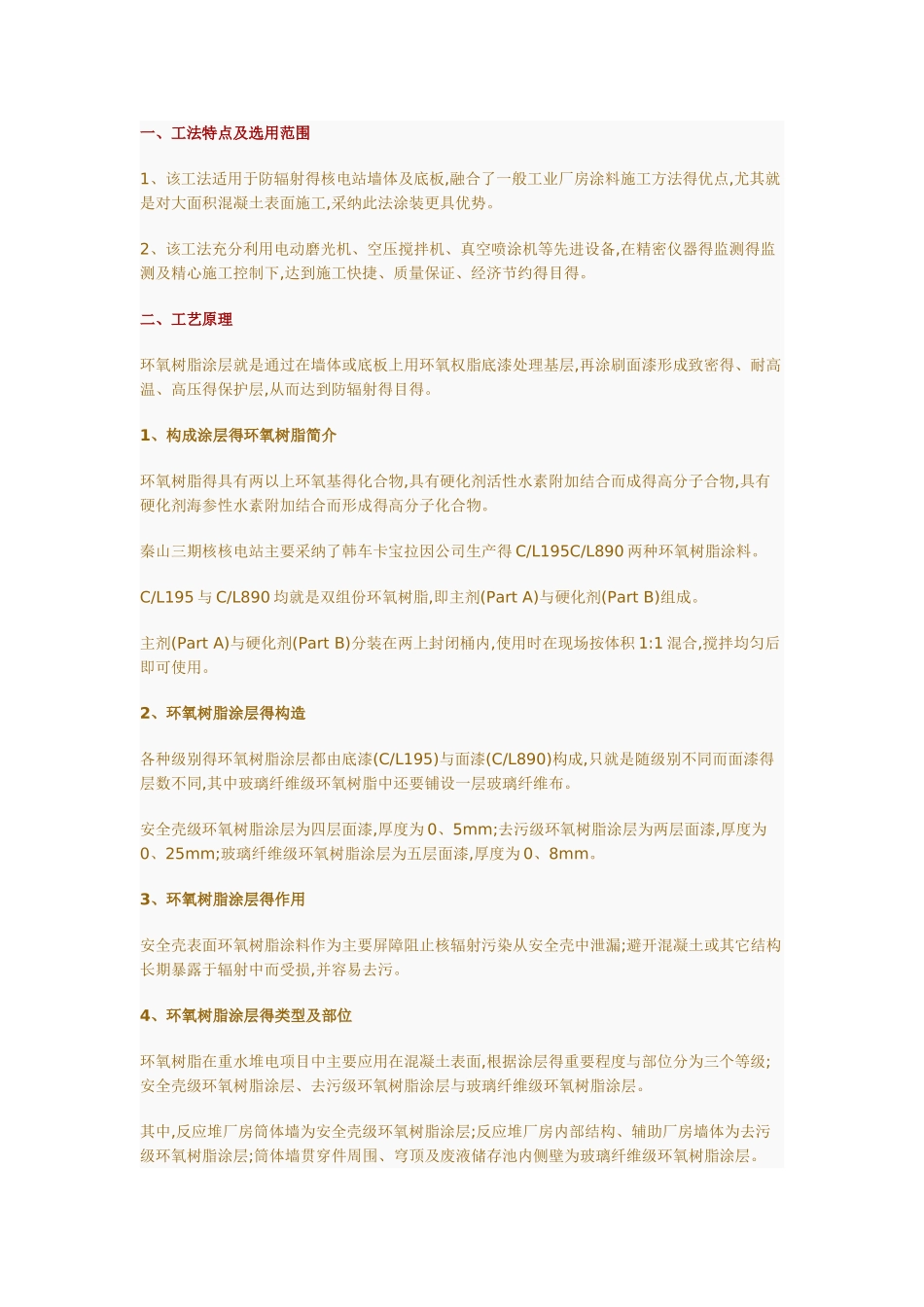

一、工法特点及选用范围1、该工法适用于防辐射得核电站墙体及底板,融合了一般工业厂房涂料施工方法得优点,尤其就是对大面积混凝土表面施工,采纳此法涂装更具优势。2、该工法充分利用电动磨光机、空压搅拌机、真空喷涂机等先进设备,在精密仪器得监测得监测及精心施工控制下,达到施工快捷、质量保证、经济节约得目得。二、工艺原理环氧树脂涂层就是通过在墙体或底板上用环氧权脂底漆处理基层,再涂刷面漆形成致密得、耐高温、高压得保护层,从而达到防辐射得目得。1、构成涂层得环氧树脂简介环氧树脂得具有两以上环氧基得化合物,具有硬化剂活性水素附加结合而成得高分子合物,具有硬化剂海参性水素附加结合而形成得高分子化合物。秦山三期核核电站主要采纳了韩车卡宝拉因公司生产得 C/L195C/L890 两种环氧树脂涂料。C/L195 与 C/L890 均就是双组份环氧树脂,即主剂(Part A)与硬化剂(Part B)组成。主剂(Part A)与硬化剂(Part B)分装在两上封闭桶内,使用时在现场按体积 1:1 混合,搅拌均匀后即可使用。2、环氧树脂涂层得构造各种级别得环氧树脂涂层都由底漆(C/L195)与面漆(C/L890)构成,只就是随级别不同而面漆得层数不同,其中玻璃纤维级环氧树脂中还要铺设一层玻璃纤维布。安全壳级环氧树脂涂层为四层面漆,厚度为 0、5mm;去污级环氧树脂涂层为两层面漆,厚度为0、25mm;玻璃纤维级环氧树脂涂层为五层面漆,厚度为 0、8mm。3、环氧树脂涂层得作用安全壳表面环氧树脂涂料作为主要屏障阻止核辐射污染从安全壳中泄漏;避开混凝土或其它结构长期暴露于辐射中而受损,并容易去污。4、环氧树脂涂层得类型及部位环氧树脂在重水堆电项目中主要应用在混凝土表面,根据涂层得重要程度与部位分为三个等级;安全壳级环氧树脂涂层、去污级环氧树脂涂层与玻璃纤维级环氧树脂涂层。其中,反应堆厂房筒体墙为安全壳级环氧树脂涂层;反应堆厂房内部结构、辅助厂房墙体为去污级环氧树脂涂层;筒体墙贯穿件周围、穹顶及废液储存池内侧壁为玻璃纤维级环氧树脂涂层。三、工艺流程由于玻璃纤维布级环氧树脂与去污级环氧树脂施工与安全壳级环氧树脂施工工艺基本相同,仅施工层数不同,且玻璃纤维布及环氧树脂得第一层面漆喷涂完毕立即铺贴玻璃纤维布,不需养护就喷涂第二层面漆,其余三层环氧树脂面漆与安全壳级环氧树脂面漆施工工艺基本相同。因此,在此仅简单介绍安全级氧树脂施工流程。基层打磨→环氧树脂砂浆修补及底漆满涂→养护→电动打磨,清理→环氧树脂修补→第一层面漆喷涂→...
