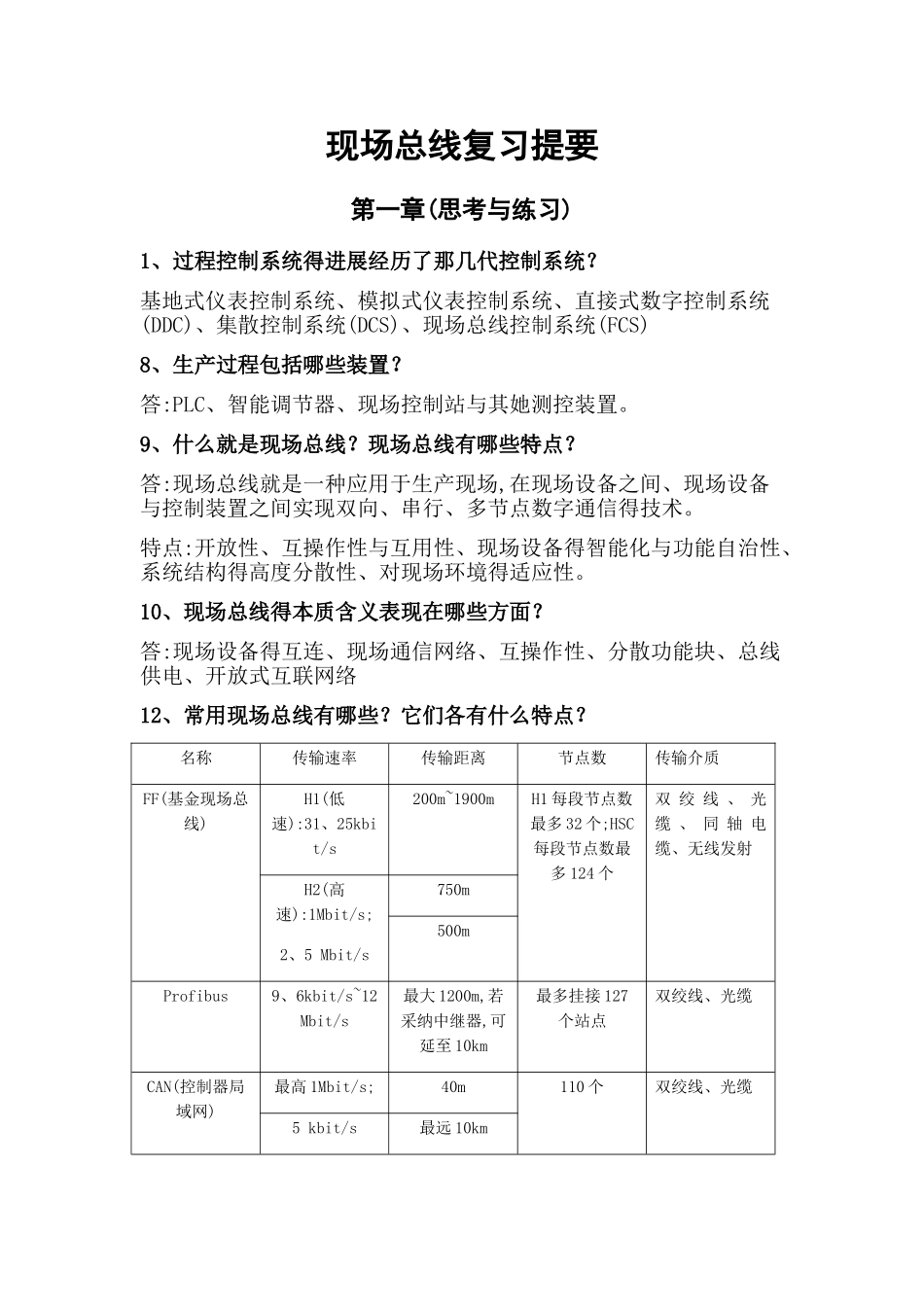

现场总线复习提要

现场总线复习提要第一章(思考与练习)1、过程控制系统得进展经历了那几代控制系统？基地式仪表控制系统、模拟式仪表控制系统、直接式数字控制系统(DDC)、集散控制系统(DCS)、现场总线控制系统(FCS)8、生产过程包括哪些装置？答:PLC、智能调节器、现场控制站与其她测控装置。9、什么就是现场总线？现场总线有哪些特点？答:现场总线就是一种应用于生产现场,在现场设备之间、现场设备与控制装置之间实现双向、串行、多节点数字通信得技术。特点:开放性、互操作性与互用性、现场设备得智能化与功能自治性、系统结构得高度分散性、对现场环境得适应性。10、现场总线得本质含义表现在哪些方面？答:现场设备得互连、现场通信网络、互操作性、分散功能块、总线供电、开放式互联网络12、常用现场总线有哪些？它们各有什么特点？名称传输速率传输距离节点数传输介质FF(基金现场总线)H1(低速):31、25kbit/s200m~1900mH1 每段节点数最多 32 个;HSC每段节点数最多 124 个双 绞 线 、 光缆 、 同 轴 电缆、无线发射H2(高速):1Mbit/s;2、5 Mbit/s750m500mProfibus9、6kbit/s~12 Mbit/s最大 1200m,若采纳中继器,可延至 10km最多挂接 127个站点双绞线、光缆CAN(控制器局域网)最高 1Mbit/s;40m110 个双绞线、光缆5 kbit/s最远 10kmModbus9、6kbit/s最远 1200mLonworks(局域操作网络)最高 1、25 Mbit/s不超过 130m双 绞 线 、 同 轴电 缆 、 光 纤 、射 频 、 红 外线、电力线78 kbit/s最远 2700m32000 个CC-Link(控制与链路系统)10 Mbit/s最大 100m整个一层网络由一个主站与64 个子站组成156 kbit/s最大 1200m第二章(思考与练习)3、总线得寻址方式有哪些？各有什么特点？答:3 种。1 物理寻址、2 逻辑寻址、3 广播寻址。特点:1、用于选择某一总线段上某一特定位置得从设备做为响应者。 2、用于指定存储区单元某一通用区,而不顾及这些存储器单元 在设备中得物理分布。 3、用于选择多个响应者。4、数据通信系统由哪些设备组成？各起什么作用？答:1、信息源 2、发送设备 3、传输介质 4、接收设备 5、信息接受者作用:1、把各种消息转换成原始电信号; 2、将信息源产生得消息信号变换成适合在传输介质中传输得信号,使信息源与传输介质匹配; 3、传输信号得媒介 4、完成发送设备得反变换,即对信息进行解调、译码与解码等。 5、将复原得原始信号转换成相应得消息。6、什么就是数据传输率？它得单位就是什么？答:...
