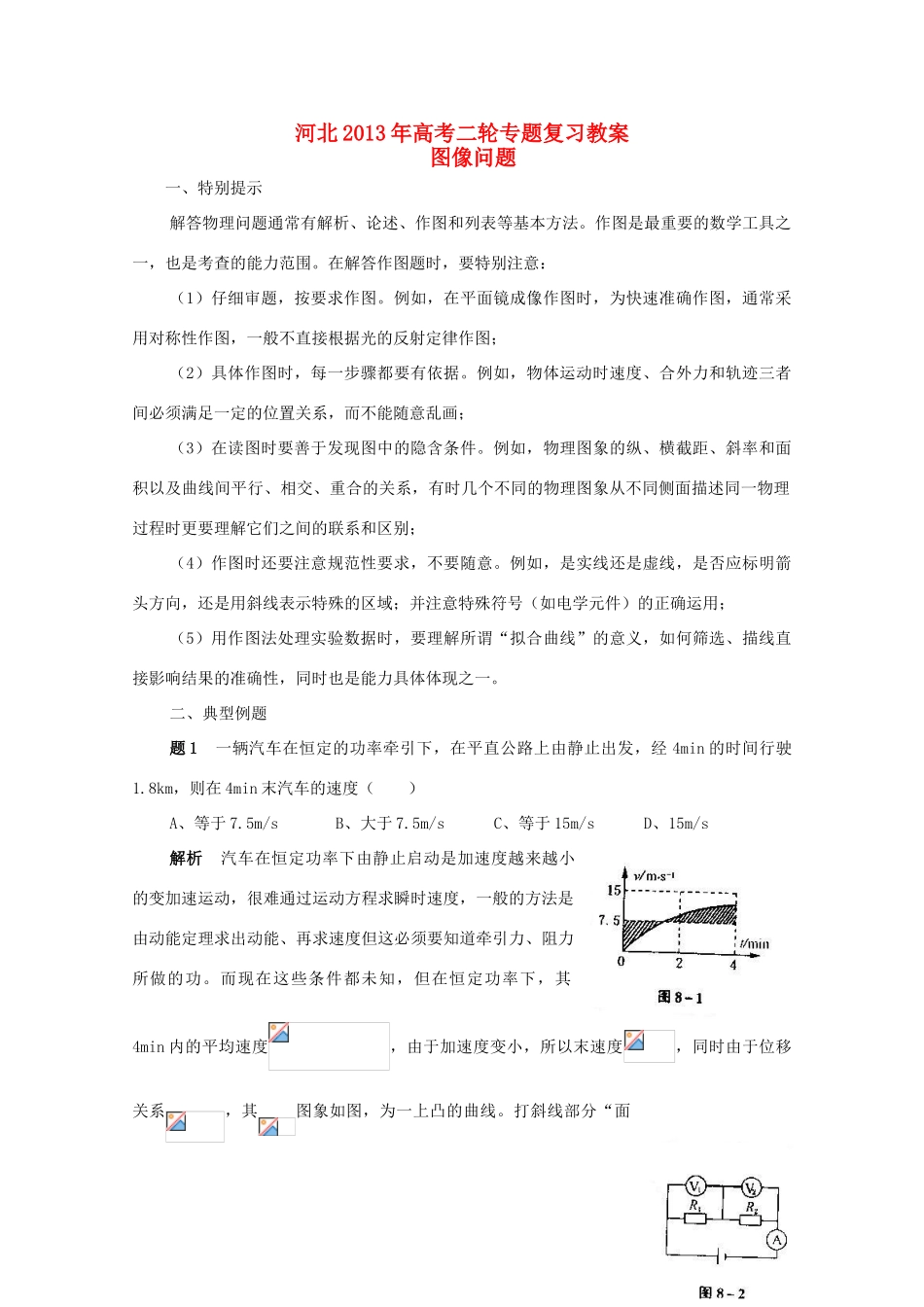

河北 2013 年高考二轮专题复习教案 图像问题 一、特别提示解答物理问题通常有解析、论述、作图和列表等基本方法。作图是最重要的数学工具之一，也是考查的能力范围。在解答作图题时，要特别注意：（1）仔细审题，按要求作图。例如，在平面镜成像作图时，为快速准确作图，通常采用对称性作图，一般不直接根据光的反射定律作图；（2）具体作图时，每一步骤都要有依据。例如，物体运动时速度、合外力和轨迹三者间必须满足一定的位置关系，而不能随意乱画；（3）在读图时要善于发现图中的隐含条件。例如，物理图象的纵、横截距、斜率和面积以及曲线间平行、相交、重合的关系，有时几个不同的物理图象从不同侧面描述同一物理过程时更要理解它们之间的联系和区别；（4）作图时还要注意规范性要求，不要随意。例如，是实线还是虚线，是否应标明箭头方向，还是用斜线表示特殊的区域；并注意特殊符号（如电学元件）的正确运用；（5）用作图法处理实验数据时，要理解所谓“拟合曲线”的意义，如何筛选、描线直接影响结果的准确性，同时也是能力具体体现之一。二、典型例题题 1 一辆汽车在恒定的功率牵引下，在平直公路上由静止出发，经 4min 的时间行驶1.8km，则在 4min 末汽车的速度（ ）A、等于 7.5m/s B、大于 7.5m/s C、等于 15m/s D、15m/s解析 汽车在恒定功率下由静止启动是加速度越来越小的变加速运动，很难通过运动方程求瞬时速度，一般的方法是由动能定理求出动能、再求速度但这必须要知道牵引力、阻力所做的功。而现在这些条件都未知，但在恒定功率下，其4min 内的平均速度，由于加速度变小，所以末速度，同时由于位移关系，其图象如图，为一上凸的曲线。打斜线部分“面积”相等，即位移为，如果，则位移；而则位移，故，正确选项是 BD。题 2 电路如图 8-2，、、分别为理想的电流表和电压表，R1、R2分别为定值电阻和可变电阻，电池 E 内阻不计， A、R1不变时，读数与读数之比等于 R1B、R2不变时，读数与读数之比等于 R1C、R2改变一定量时，读数的变化量与读数变化量之比的绝对值等于 R1D、R2改变一定量时，读数的变化量与读数变化量之比的绝对值等于 R1解析：由题高，、分别测出 R1、R2两端电压，测出通过 R1、R2的电流，因此：、 且，当 R2 为某一值时，R1、R2 的伏安特性曲线如图（a）所示（如 R1>R2），在图中，的关系很难表示出来，如果，将 R2的伏安特性曲线的横轴反向，即 U 轴向左，如（b）图，再...
