由浅入深宏程序入门基础示例

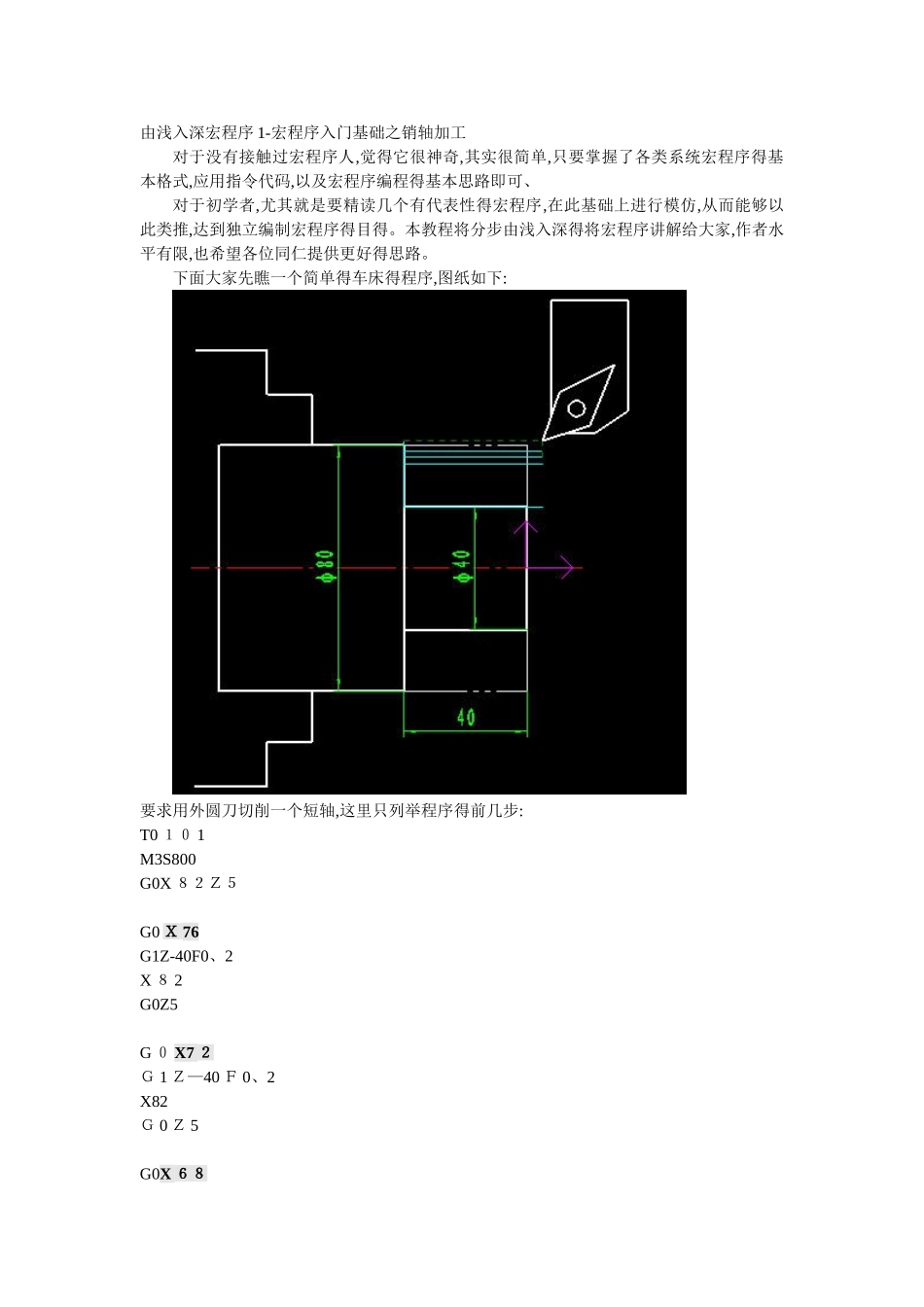

由浅入深宏程序 1-宏程序入门基础之销轴加工对于没有接触过宏程序人,觉得它很神奇,其实很简单,只要掌握了各类系统宏程序得基本格式,应用指令代码,以及宏程序编程得基本思路即可、对于初学者,尤其就是要精读几个有代表性得宏程序,在此基础上进行模仿,从而能够以此类推,达到独立编制宏程序得目得。本教程将分步由浅入深得将宏程序讲解给大家,作者水平有限,也希望各位同仁提供更好得思路。下面大家先瞧一个简单得车床得程序,图纸如下:要求用外圆刀切削一个短轴,这里只列举程序得前几步:T0 １０ 1M3S800G0X ８２Ｚ５G0 Ｘ 76G1Z-40F0、2X ８ 2G0Z5G ０ X7 ２Ｇ 1 Ｚ—40 Ｆ 0、2X82Ｇ 0 Ｚ 5G0X ６８G1Z-40F0、2X ８ 2Ｇ 0Z ５G ０ X ６ 8Ｇ 1Z—40F0。2X8 ２Ｇ 0Z5。。、。。、、、Ｇ 0 Ｘ４ 0Ｇ 1 Ｚ－40F ０、2X8 ２G0Z5G ０ X150Z1 ５ 0Ｍ 5M30从上面程序可以瞧出,每次切削所用程序都只就是切削直径 X 有变化,其她程序代码未变。因此可以将一个变量赋给 X,而在每次切削完之后,将其改变为下次切削所用直径即可。T0101M3 Ｓ 800Ｇ０ X82Z5#1＝７ 6 赋初始值,即第一次切削直径N １０ G ０ X[＃1] 将变量赋给 X,则 X 方向进刀得直径则为#１变量中实际存储值。N10 就是程序Ｇ 1Z—４ 0 Ｆ 0、2 段得编号,用来标识本段,为后面循环跳转所用。X82Ｇ０Ｚ 5#１=＃1－4 每行切深为２ mm,直径方向递减 4m ｍI Ｆ ［＃１ GE ４ 0］ ＧＯＧＯ 1 ０ 假如＃1 >= ４０,即此表达式满足条件,则程序跳转到Ｎ 10 继续执行。G ０Ｘ１ 50 Ｚ 150 当不满足＃1 〉= 40,即＃1〈40,则跳过循环推断语句,由此句继续向后执行。M5M30由浅入深宏程序２－宏程序之销轴粗精加工本篇文章利用宏程序简单模仿数控系统得外圆车削循环功能。在此用前一篇得图纸与程序原程序:Ｔ 0101M ３ S ８ 0 ０G0X82 Ｚ 5 粗加工开始＃2＝０。05 Ｚ向得加工余量#3=0。5 外圆方向得加工余量#4=０、3 每层切削后得回退量#1=76+2*#3 考虑了精加工余量得第一次切削直径N1 ０ Ｇ 0X［＃1] 将变量赋给Ｘ,则 X 方向进刀得直径则为#１变量中实际存储值。N １ 0就是程序G １ Z[－40＋#2]F0、2 段得编号,用来标识本段,为后面循环跳转所用。X［＃１＋#4] 每次切削只回退#4 得值Ｇ 0Z5＃１=#１－4 单边切深为 2 ｍ m,直径方向每次递减 4mmIF [＃1GE40］ Ｇ O Ｇ O 10 假如＃１ ...
