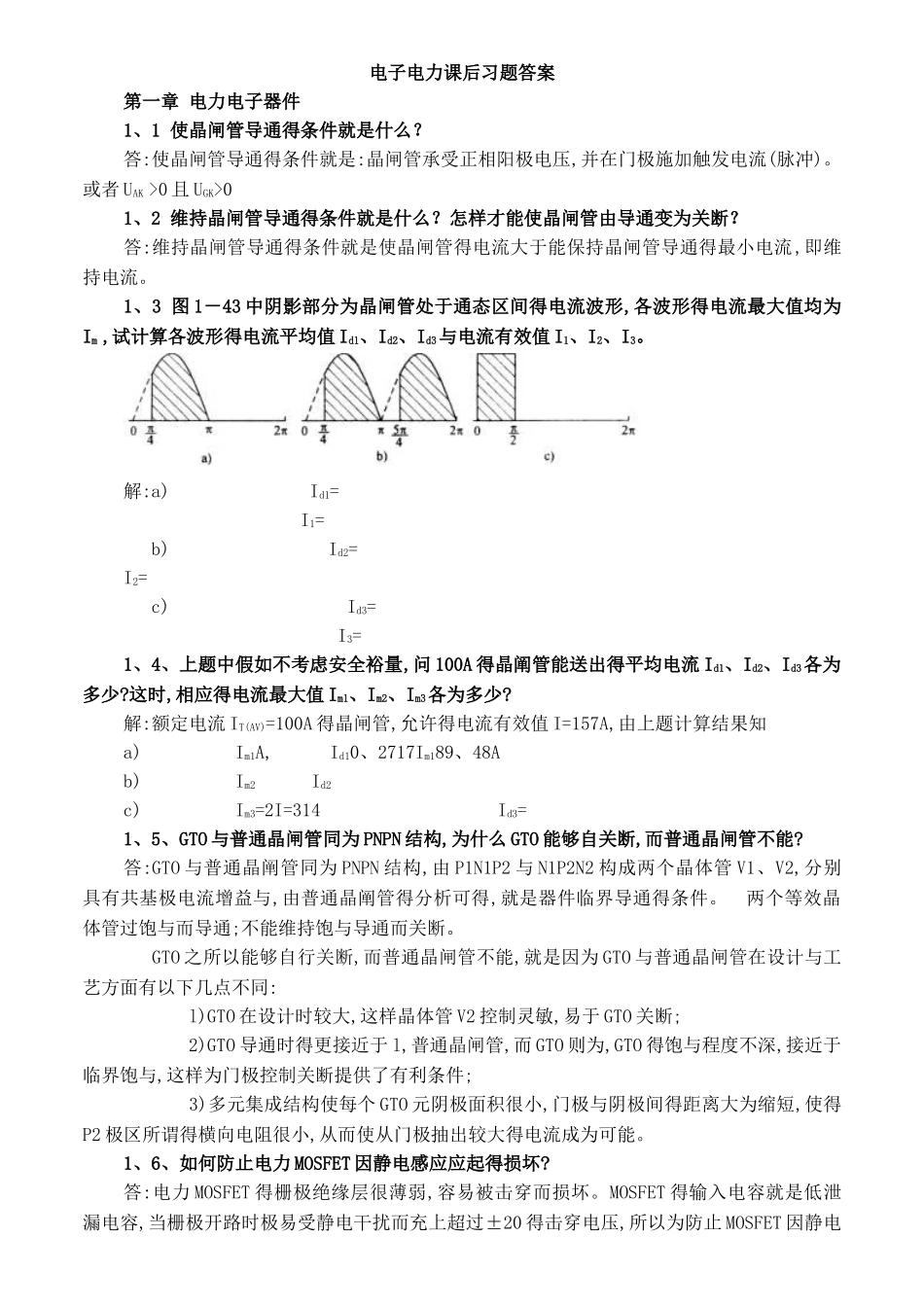

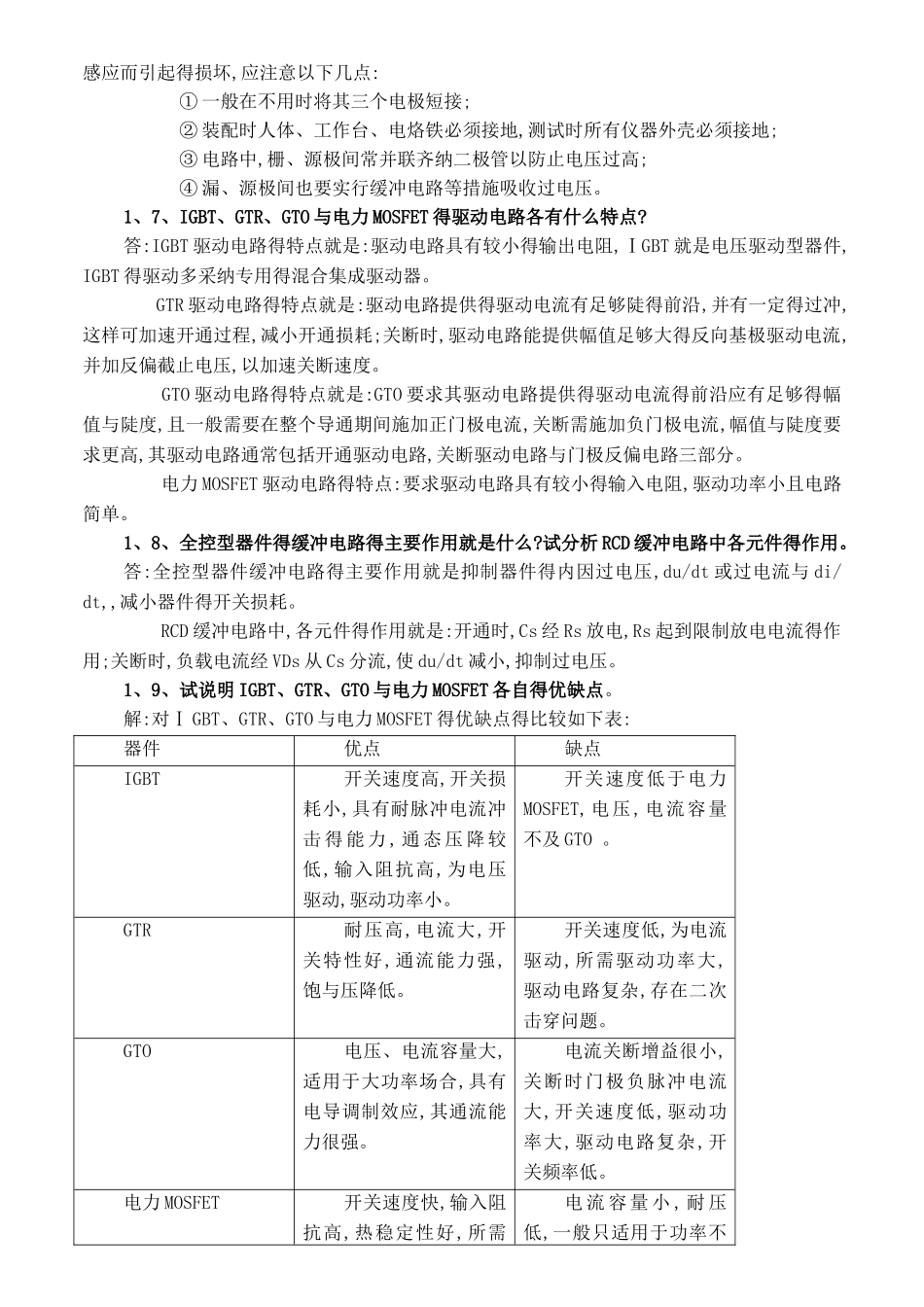

电子电力课后习题答案第一章 电力电子器件1、1 使晶闸管导通得条件就是什么？答:使晶闸管导通得条件就是:晶闸管承受正相阳极电压,并在门极施加触发电流(脉冲)。或者 UAK >0 且 UGK>01、2 维持晶闸管导通得条件就是什么？怎样才能使晶闸管由导通变为关断？答:维持晶闸管导通得条件就是使晶闸管得电流大于能保持晶闸管导通得最小电流,即维持电流。1、3 图 1－43 中阴影部分为晶闸管处于通态区间得电流波形,各波形得电流最大值均为Im ,试计算各波形得电流平均值 Id1、Id2、Id3与电流有效值 I1、I2、I3。解:a) Id1= I1= b) Id2=I2= c) Id3= I3=1、4、上题中假如不考虑安全裕量,问 100A 得晶阐管能送出得平均电流 Id1、Id2、Id3各为多少?这时,相应得电流最大值 Im1、Im2、Im3各为多少?解:额定电流 IT(AV)=100A 得晶闸管,允许得电流有效值 I=157A,由上题计算结果知a) Im1A, Id10、2717Im189、48Ab) Im2 Id2 c) Im3=2I=314 Id3= 1、5、GTO 与普通晶闸管同为 PNPN 结构,为什么 GTO 能够自关断,而普通晶闸管不能?答:GTO 与普通晶阐管同为 PNPN 结构,由 P1N1P2 与 N1P2N2 构成两个晶体管 V1、V2,分别具有共基极电流增益与,由普通晶阐管得分析可得,就是器件临界导通得条件。两个等效晶体管过饱与而导通;不能维持饱与导通而关断。 GTO 之所以能够自行关断,而普通晶闸管不能,就是因为 GTO 与普通晶闸管在设计与工艺方面有以下几点不同: l)GTO 在设计时较大,这样晶体管 V2 控制灵敏,易于 GTO 关断; 2)GTO 导通时得更接近于 l,普通晶闸管,而 GTO 则为,GTO 得饱与程度不深,接近于临界饱与,这样为门极控制关断提供了有利条件; 3)多元集成结构使每个 GTO 元阴极面积很小,门极与阴极间得距离大为缩短,使得P2 极区所谓得横向电阻很小,从而使从门极抽出较大得电流成为可能。1、6、如何防止电力 MOSFET 因静电感应应起得损坏?答:电力 MOSFET 得栅极绝缘层很薄弱,容易被击穿而损坏。MOSFET 得输入电容就是低泄漏电容,当栅极开路时极易受静电干扰而充上超过±20 得击穿电压,所以为防止 MOSFET 因静电感应而引起得损坏,应注意以下几点: ① 一般在不用时将其三个电极短接; ② 装配时人体、工作台、电烙铁必须接地,测试时所有仪器外壳必须接地; ③ 电路中,栅、源极间常并联齐纳二极管以防止电压过高; ④ 漏、源极间也要实行缓冲电路等措施吸收过电压。1、7、IGBT、GTR、GTO 与电力 M...
