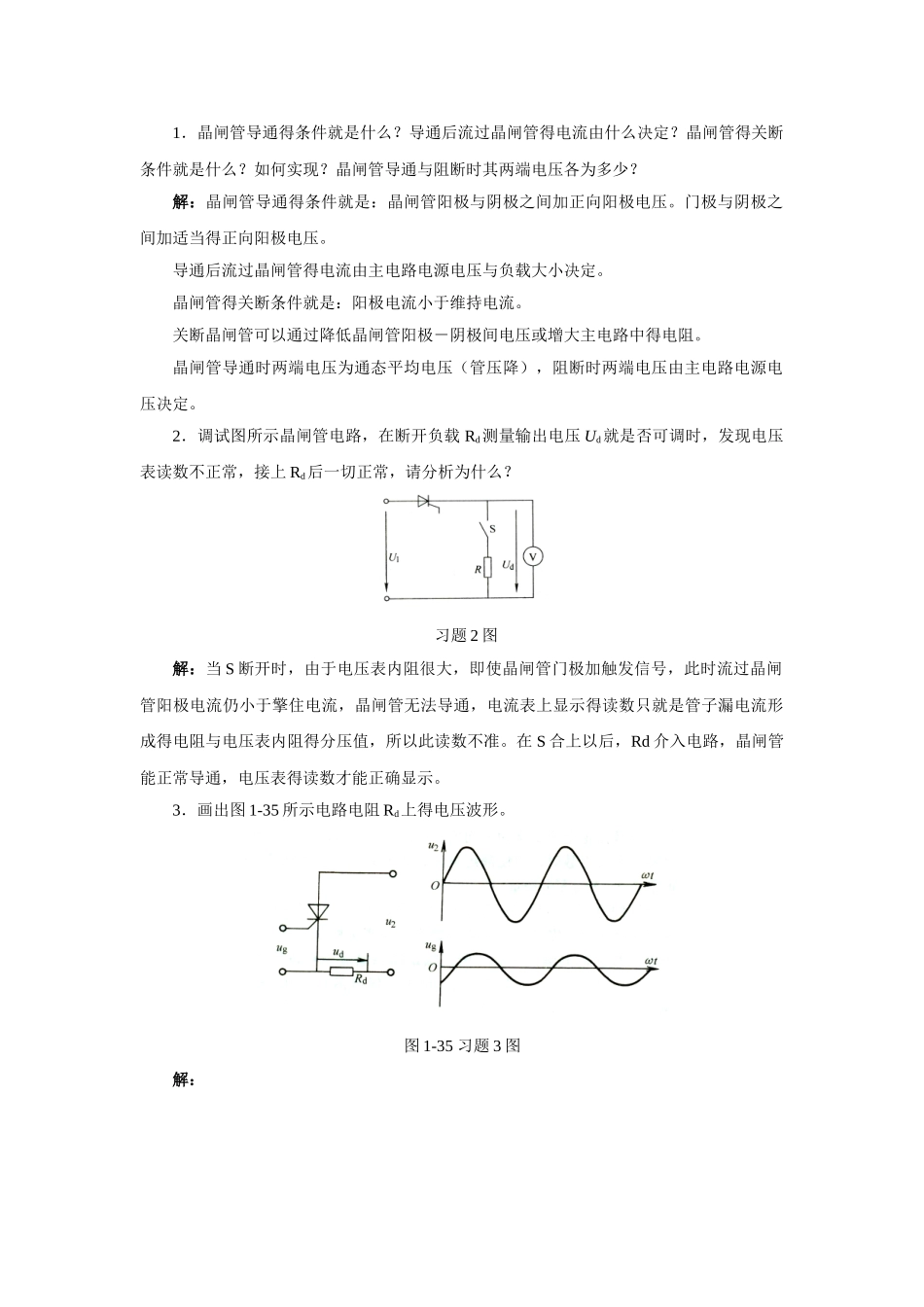

1．晶闸管导通得条件就是什么？导通后流过晶闸管得电流由什么决定？晶闸管得关断条件就是什么？如何实现？晶闸管导通与阻断时其两端电压各为多少？解：晶闸管导通得条件就是：晶闸管阳极与阴极之间加正向阳极电压。门极与阴极之间加适当得正向阳极电压。导通后流过晶闸管得电流由主电路电源电压与负载大小决定。晶闸管得关断条件就是：阳极电流小于维持电流。关断晶闸管可以通过降低晶闸管阳极－阴极间电压或增大主电路中得电阻。晶闸管导通时两端电压为通态平均电压（管压降），阻断时两端电压由主电路电源电压决定。2．调试图所示晶闸管电路，在断开负载 Rd测量输出电压 Ud就是否可调时，发现电压表读数不正常，接上 Rd后一切正常，请分析为什么？ 习题 2 图解：当 S 断开时，由于电压表内阻很大，即使晶闸管门极加触发信号，此时流过晶闸管阳极电流仍小于擎住电流，晶闸管无法导通，电流表上显示得读数只就是管子漏电流形成得电阻与电压表内阻得分压值，所以此读数不准。在 S 合上以后，Rd 介入电路，晶闸管能正常导通，电压表得读数才能正确显示。3．画出图 1-35 所示电路电阻 Rd上得电压波形。图 1-35 习题 3 图解：4．说明晶闸管型号 KP100-8E 代表得意义。解：KP100-8E 表示额定电流 100A、额定电压 8 级（800V、通态平均电压组别E（0、7＜UT≤0、8）普通晶闸管。5．晶闸管得额定电流与其她电气设备得额定电流有什么不同？解：由于整流设备得输出端所接负载常用平均电流来衡量其性能，所以晶闸管额定电流得标定与其她电器设备不同，采纳得就是平均电流，而不就是有效值，又称为通态平均电流。所谓通态平均电流就是指在环境温度为 40℃与规定得冷却条件下，晶闸管在导通角不小于 170°电阻性负载电路中，当不超过额定结温且稳定时，所允许通过得工频正弦半波电流得平均值。6．型号为 KP100－3、维持电流 IH＝3mA 得晶闸管，使用在习题图所示得三个电路中就是否合理？为什么（不考虑电压、电流裕量）？习题 6 图解：（a）图得目得就是巩固维持电流与擎住电流概念，擎住电流一般为维持电流得数倍。本题给定晶闸管得维持电流 IH＝3mA，那么擎住电流必定就是十几毫安，而图中数据表明，晶闸管即使被触发导通，阳极电流为 100V/50KΩ＝3 mA，远小于擎住电流，晶闸管不可能导通，故不合理。（b）图主要就是加强对晶闸管型号得含义及额定电压、额定电流得理解。本图所给得晶闸管额定电压为 300A、额定电流 100A...
